Zakład Własności Mechanicznych i Korozji Metali
*Materiały do ćwiczeń
PRÓBY TECHNOLOGICZNE
WYROBÓW I PÓŁWYROBÓW HUTNICZYCH
Opracował: dr KAROL STĘPIEŃ
Badania własności technologicznych wyrobów i półwyrobów hutniczych.

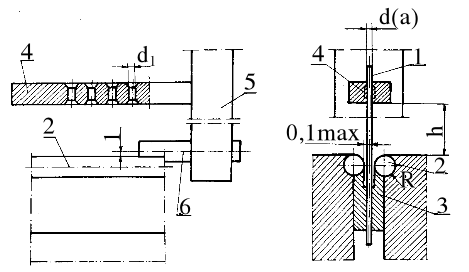

Rys. 1. Schemat przyrządu do przeginania drutu: 1 próbka, 2 wałek, 3 wkładka, 4 prowadnica, 5 dźwignia, 6 oś przeginania dźwigni.
Próby technologiczne dla drutów i walcówki.
Próba przeginania. Próba ta (PN-75/M-80002) jest stosowana do drutów i walcówki o średnicy lub grubości d(a) ≥ 0,3 mm. Próbę przeprowadza się z zastosowaniem przyrządu przedstawionego na rys.1. Urządzenie jest wyposażone w komplet wymiennych wałków oraz prowadnic, o wymiarach zależnych od średnicy d lub grubości a próbki (tab.1). Od wymiarów próbki zależy także wymagany odstęp h między górną, styczną powierzchnią wałków zginających a dolną powierzchnią prowadnicy (tab.2).
Tabela 1. |
|
Tabela 2. |
|
|||||||
Średnica lub grubość próbki |
Promień R wałka zginającego |
Średnica d1 otworu w prowadnicy |
|
Średnica lub grubość próbki |
h |
|||||
[mm] |
|
[mm] |
||||||||
0,5 1,2 |
2,5 |
1,5 2,0 |
|
do 2,5 |
1,0 |
|||||
1,2 2,0 |
5,0 |
2,0 3,0 |
|
powyżej 2,5 |
2,5 |
|||||
2,0 3,0 |
7,5 |
3,0 4,0 |
|
|
|
|||||
3,0 4,0 |
10,0 |
4,0 5,0 |
|
|
|
|||||
4,0 6,0 |
15,0 |
5,0 7,0 |
|
|
|
|||||
6,0 8,0 |
20,0 |
7,0 9,0 |
|
|
|
|||||
Tabela 3. |
|
|||||||||
Średnica lub grubość drutu |
Rozstawienie uchwytów |
|||||||||
[mm] |
||||||||||
od 0,30 do 0,99 |
200d(a) |
|||||||||
od 1,00 do 4,99 |
100d(a) |
|||||||||
od 5,00 do 10,00 |
50d(a) |
|||||||||
Tabela 4. |
||||||||||
Średnica lub grubość drutu |
Maksymalna prędkość skręcania |
|||||||||
|
stal |
miedź i jej stopy |
aluminium i jego stopy |
|||||||
[mm] |
[obr./min.] |
|||||||||
do 0,99 |
180 |
300 |
60 |
|||||||
1,00 1,49 |
60 |
120 |
|
|||||||
1,50 2,99 |
|
90 |
|
|||||||
3,00 3,59 |
|
60 |
|
|||||||
3,60 4,99 |
30 |
|
|
|||||||
5,00 10,00 |
15 |
30 |
