Spis treści
IV.10. POLARYZACJA ŚWIATŁA
O10.1. Modelowe przedstawienie zjawiska polaryzacji
O10.1.1 (O-133) Modele fali świetlnej
Do demonstracji poprzecznego charakteru fali może służyć kartonowy krążek nasunięty na drewniany pręcik lub zaostrzony ołówek. Na krążku wykreślone są kreski ilustrujące kierunki drgań wektora świetlnego (rys. O10.1.1.a).
|
|
Rys. O10.1.1.a
|
Rys.O10.1.1.b
|
Bardzo prostym modelem może być zwykła szczotka druciana, służąca do mycia naczyń szklanych. Ta sama szczotka ściśnięta między dwiema płytkami szklanymi może posłużyć jako model promienia spolaryzowanego (rys. O10.1.1.b).
Rozchodzenie się fali świetlnej możemy również modelować korzystając z długiego węża gumowego przytwierdzonego jednym końcem do ściany lub sufitu. Potrząsając rytmicznie drugi koniec w kierunku prostopadłym do kierunku gumy, wytwarzamy na niej poprzeczną falę biegnącą, mogącą być modelem fali świetlnej.
O10.1.2 (O-134) Model polaryzatora i analizatora

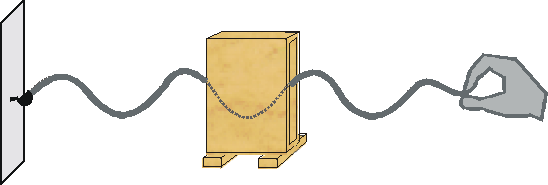

Działanie polaryzatora i analizatora demonstrujemy za pomocą rurki gumowej i dwóch drewnianych ram (rys. O10.1.2.a)
Rys. O10.1.2.a
Działanie polaryzatora. Do demonstracji działania polaryzatora jedną z ram przymocowujemy do brzegu stołu i przesuwamy przez nią rurkę gumową, której jeden koniec jest przymocowany na stałe a drugi trzyma eksperymentator. Porusza on ręką nadając rurce drgania w różnych płaszczyznach. Będzie to odpowiednik fali niespolaryzowanej. Rama wymusza na fali niespolaryzowanej kierunek drgań odpowiadający kierunkowi szczeliny, co ujawnia się tym, że poza ramą odbywają się drgania już tylko w jednej płaszczyźnie (rys. O10.1.2.a). Najprościej zrealizować można drgania o pionowej płaszczyźnie drgań; można jednak umocować ramę w jakimkolwiek dowolnym położeniu, wykazując tym samym możliwość zmiany płaszczyzny polaryzacji.
Działanie polaryzatora i analizatora. Dla stwierdzenia polaryzacji fali konieczne jest użycie analizatora. Jest nim taka sama rama przymocowana również do stołu. Jeśli ramy ustawić szczelinami równolegle jedna względem drugiej, to drgania wychodzące z ramy pierwszej (polaryzator) odbywają się w jednej płaszczyźnie i są przepuszczane przez ramę drugą (analizator).
