POLITECHNIKA LUBELSKA
Laboratorium Metrologii
Nazwisko i imię:	Data wykonania	Grupa	Ćwiczenie nr 11
Temat ćwiczenia: POMIAR MOCY PRĄDU JEDNOFAZOWEGO

Celem ćwiczenia jest poznanie własności metody pomiaru mocy czynnej, biernej i pozornej za pomocą woltomierza, amperomierza i watomierza elektrodynamicznego.

1. Pomiar mocy przy bezpośrednim włączeniu mierników i zadanej wartości napięcia na zaciskach odbiornika.

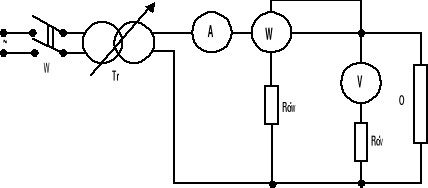

Pomiarów dokonujemy w układzie jak na rysunku:

W - watomierz elektrodynamiczny PL-P6-246-E6

V - woltomierz PL-P6-257-E6

A - amperomierz PL-P6-121-E6

1. pomiar techniczny

• wzory i obliczenia dla pierwszego pomiaru:

S_o'= U_v I_a=
[VA]

S_o' - przybliżona wartość mocy pozornej

Q_o' - przybliżona wartość mocy biernej

cos_o' - przybliżona wartość cos kąta fazowego

P_o'=U_v I_a cos_o=

P_o' - przybliżona wartość mocy czynnej

• tabela:

f=50 [Hz] U_o=100 [V] t=24 [C]

Odbiornik	lp.	Uv	Ia	Pw			Po'	Qo'	So'	coso'
				kw	w	Pw
	-	V	A	W/dz	Dz	W	W	VAr	VA	-
R	1	225	1,3	5	58	290	289	38,2	292,5	0,99
RL	2	240	3	5	75	375	374,4	614,6	720	0,52
RC	3	240	2,1	5	65	325	322,6	14,8	504	0,64
RLC	4	245	1,9	5	79	395	395,7	246,3	465,5	0,85

2. pomiar z uwzględnieniem poboru mocy przez mierniki

• wzory i obliczenia dla pierwszego pomiaru:

strata mocy w woltomierzu

P_v=U_vI_v =

strata mocy w obwodzie napięciowym watomierza

moc czynna pobierana przez odbiornik

P_o=P_w - (P_v+P_wn) = 290-43,8-297794= -297547,8[W]

moc pozorna odbiornika

=
=297794[VA]

moc bierna odbiornika

=

współczynnik mocy

cos_o==

• tabela:

Rv=1,48[M] Rwn=170[m]

	lp	Uv	Ia	Pw	Pv	Pwn	Po	Qo	So	coso
	-	V	A	W	W	W	W	VAr	VA	-
