LABOLATORIUM ELEKTRONIKI
Ćwiczenie 5. Układy impulsowe.
1. Wstęp.
Do grupy układów impulsowych zaliczane są te układy elektroniczne, w których zmiany sygnałów następują skokowo. Najczęściej są to układy, w których wyróżnia się dwa stany różniące się poziomem sygnału. Elementy elektroniczne wchodzące w skład takich układów najczęściej pracują w dwóch stanach: przewodzenia i blokowania.
Przełączanie tranzystora w układach impulsowych polega na zmianie położenia jego punktu pracy z obszaru odcięcia do obszaru nasycenia. Tranzystor więc pracuje przy dużych zmianach rezystancji pełniąc rolę wyłącznika, który raz zamyka a raz otwiera obwód wyjściowy.

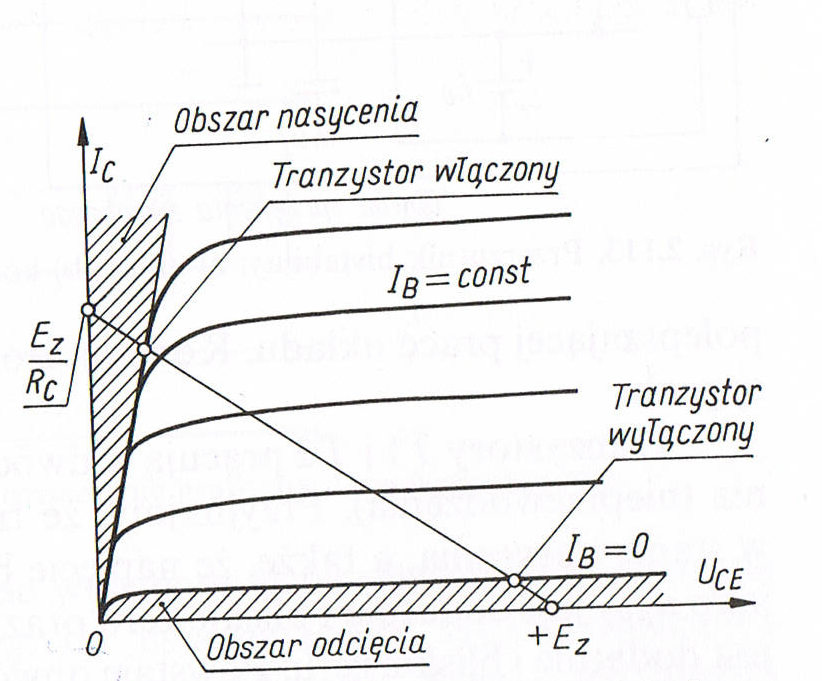

Poniższy rysunek przedstawia charakterystyki statyczne, w których oznaczono punkty pracy w stanach załączenia i wyłączenia tranzystora.
Celem ćwiczenia było zbadanie parametrów sygnału prostokątnego na podstawie pracy przerzutnika astabilnego.
Parametry sygnału prostokątnego:
Amplituda A[V]
Okres T[s]
Przesunięcie fazowe φ[o]
Czas opadania t0 [s]
Czas narastania tr [s]
Współczynnik wypełnienia t/T
Wznios
2. Przebieg ćwiczenia.
W czasie ćwiczenia badaliśmy zachowanie układów impulsowych na przykładzie przerzutnika astabilnego. Badania przeprowadziliśmy dla napięcia wejściowego Uwe=12V. Wszystkich pomiarów i obserwacji dokonaliśmy za pomocą oscyloskopu.
a) schemat pomiarowy nr 1.
otrzymany przebieg napięcia i jego parametry
A= 5[cm]*2,4[V/cm]=12 [V]
T= 5,7[cm]*0,2[ms/cm]=1,14[ms]
Φ=2*π*0,57 [ms]/1,14[ms]=π
t0 ≈ 0
tr =0,45[cm]*0,2[ms/cm]=0,09 [ms]
t=2,4[cm]*0,2[ms/cm]=0,48[ms]
t/T= 0,48[ms]/1,14[ms]=0,421
f=1/T=877,2 [Hz]
b) schemat pomiarowy nr 2.
otrzymany przebieg napięcia i jego parametry
A1=A2= 5[cm]*2,4[V/cm]=12 [V]
T1=T2= 4[cm]*0,5[ms/cm]=2[ms]
tr1 =0,5[cm]*0,5[ms/cm]=0,25 [ms]
tr2 =0,1[cm]*0,5[ms/cm]=0,05 [ms]
t1=0,7[cm]*0,5[ms/cm]=0,35 [ms]
t2=2,9[cm]*0,5[ms/cm]=1,45 [ms]
τ1=1,2[cm]*0,5[ms/cm]=0,6[ms]
τ2=T- τ1= 2[ms]-0,6[ms]=1,4[ms]
t1/T= 0,35[ms]/2[ms]=0,175
t2/T=1,45[ms]/2[ms]=0,725
Φ=τ1*2π/t1=0,6π
