Żuchowska Patrycja

Rok III

Wydział górniczy

Projekt z Podstaw Budowy Maszyn

Obliczenia konstrukcyjne krążnika środkowego

1.Obliczanie średnicy d z warunku na ścinanie:

2.Obliczanie średnicy d z warunku na zginanie:

Sprawdzamy warunek:

do przedziału

Powiększamy średnią d (równą 20mm)

D przyjmujemy z tabeli 120mm

B przyjmujemy z tabeli 26mm

C przyjmujemy z tabeli 7350daN

C₀ przyjmujemy z tabeli 4100daN

3. Obliczenie F_a, F_r, dobór e, x, y

1.


2.


c)
-> przyjmujemy e=0,014

A co za tym idzie x=0,56 y=2,30

4.Obciążenie statyczne równoważne:

ponieważ

5.Obciążenie dynamiczne równoważne:

6.Trwałość łożyska

7.Współczynnik tarcia

1. moment tarcia
   niezależny od obciążenia

a zatem stosujemy wzór:

Dane:

2. moment tarcia
   zależy od obciążenia

Projekt zawiera:

1. Obliczenie wytrzymałości osi krążnika

2. Obliczenie łożyska krążnika

3. Wyznaczenie momentu tarcia łożyska

4. Wyznaczenie trwałości łożyska

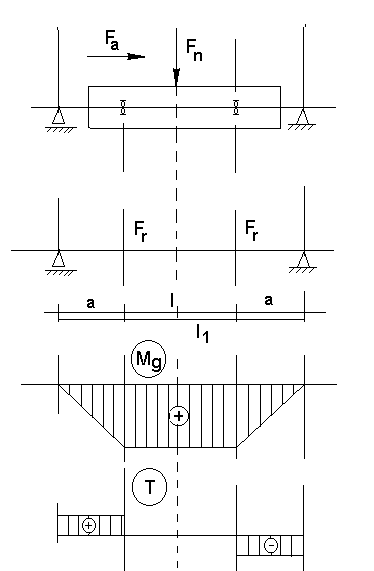

Założenia:

1. Siła normalna przyłożona jest w środku płaszcza krążnika.

2. Siła osiowa pojawia się w wyniku zbiegania bocznego taśmy i jest równa sile tarcia.

3. Współczynnik tarcia między taśmą a krążnikiem μ=0,25

4. Siła osiowa przejmowana jest przez jedno z łożysk krążnika

---
