LABORATORIUM Z AEROLOGII GÓRNICZEJ
Grońska Magdalena Łochańska Dorota	Temat ćwiczenia: Wyznaczenie współczynnika oporu lokalnego (skupionego).	Data wykonania: 13.03.2001

W wyrobiskach oprócz strat występujących na całej długości mogą występować również straty lokalne związane ze zmianą przekroju lub kierunku przepływu oraz straty występujące przy przepływie przez dyfozory wentylatorów, zasuwy i tamy wentylacyjne.

Wielkości strat energii w odniesieniu do jednostki przepływu powietrza określa się wzorem:

lub w odniesieniu do jednostki objętości przepływającego powietrza:

gdzie:

- bezwymiarowy współczynnik, jest wskaźnikiem strat odniesionym do średniej prędkości poza przeszkodą. Jego wartość jest zależna od kształtu przeszkody, liczby Reynoldsa i chropowatości.

Celem ćwiczenia jest wyznaczenie współczynnika oporu skupionego
od prędkości przepływu powietrza, przy nagłym zwężaniu i rozszerzaniu przewodu o stałej średnicy.

Na stratę energii między dwoma przekrojami wpływać będzie:

• strata na oporze lokalnym

• strata na oporze rozłożonym

• zmiana energii kinetycznej

W celu obliczenia średniej prędkości powietrza w przekroju odcinka pomiarowego liczymy następująco:

gdzie:

Po uwzględnieniu różnic ciśnień zmierzonych w manometrach współczynnik oporu lokalnego będzie określony zależnością:

Zestawienie wyników pomiaru:

Zmierzone parametry na stanowisku:

Temperatura sucha

Temperatura wilgotna

Ciśnienie barometryczne

Gęstość

Lp	Wielkości zmierzone			Wielkości obliczone
		U1	U2	U3	Prędkość przepływu powietrza			Współczynnik oporu skupionego
1.	de=10mm
1.1	1235,64	1176,80	49,03	7,25	3,22	0,2222	173,27
1.2	1569,06	1521,03	58,84	7,93	3,52	0,2222	189,99
1.3	2010,36	1941,72	78,45	9,15	4,06	0,2222	181,44
1.4	2373,21	2333,98	88,26	9,71	4,31	0,2222	197,59
1.5	2647,80	2716,44	107,87	10,73	4,76	0,2222	196,21
2.	de=15mm
2.1	323,62	333,43	49,03	7,24	3,23	0,3333	53,20
2.2	568,78	431,49	78,45	9,15	4,06	0,3333	28,50
2.3	784,53	647,24	127,49	11,67	5,18	0,3333	30,40
2.4	98,07	970,86	156,91	12,94	5,75	0,3333	89,30
2.5	127,49	1235,64	235,36	15,85	7,04	0,3333	75,68
3.	de=20mm
3.1	176,52	166,71	107,87	10,73	4,76	0,4444	11,05
3.2	264,78	245,17	147,10	12,53	5,56	0,4444	11,65
3.3	392,27	362,85	254,97	16,50	7,33	0,4444	9,94
3.4	509,95	490,33	343,23	19,15	8,50	0,4444	10,42
3.5	647,24	608,01	451,11	21,95	9,74	0,4444	9,58
4.	de=25mm
4.1	176,52	166,71	323,62	18,59	8,25	0,5556	3,68
4.2	245,17	235,36	421,69	21,22	9,42	0,5556	4,06
4.3	294,20	284,39	578,59	24,86	11,04	0,5556	3,61
4.4	333,43	333,42	666,85	26,69	11,85	0,5556	3,80
4.5	392,27	382,46	813,95	29,48	13,09	0,5556	3,48
5.	de=30mm
5.1	98,07	107,87	470,72	22,42	9,95	0,6667	1,90
5.2	117,68	127,49	519,75	23,56	10,46	0,6667	2,01
5.3	147,10	166,71	725,69	27,84	12,36	0,6667	1,95
5.4	156,91	186,33	862,98	30,36	13,48	0,6667	1,90
5.5	196,13	205,94	990,47	32,52	14,44	0,6667	1,65
6.	de=40mm
6.1	39,23	29,42	608,01	25,48	11,31	0,8889	0,24
6.2	49,03	39,23	745,30	28,21	12,53	0,8889	0,30
6.3	49,03	49,03	892,40	30,87	13,71	0,8889	0,42
6.4	58,84	49,03	1117,96	34,55	15,34	0,8889	0,27
6.5	88,26	58,84	1520,03	40,29	17,89	0,8889	0,15

Wykresy:

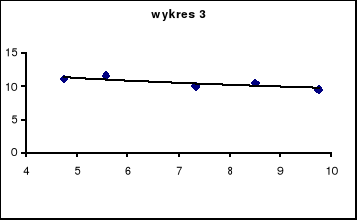

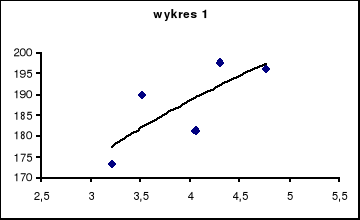

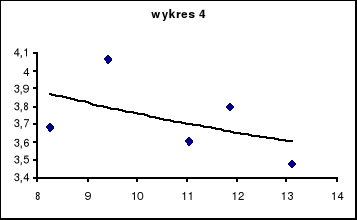

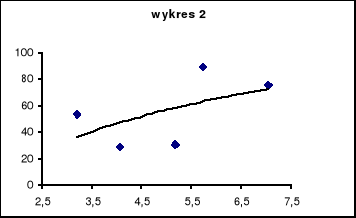

1. wykresy zależności ξ = f (v):

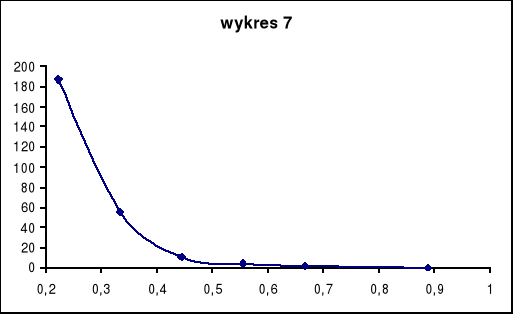

2. wykres zależności ξ = f (d_e/D):

---
