ELEKTROWNIE CIEPLNE - PODSTAWY
Wykresy przemian fazowych wody i pary
(Elektrownie, D.Laudyn ii.)

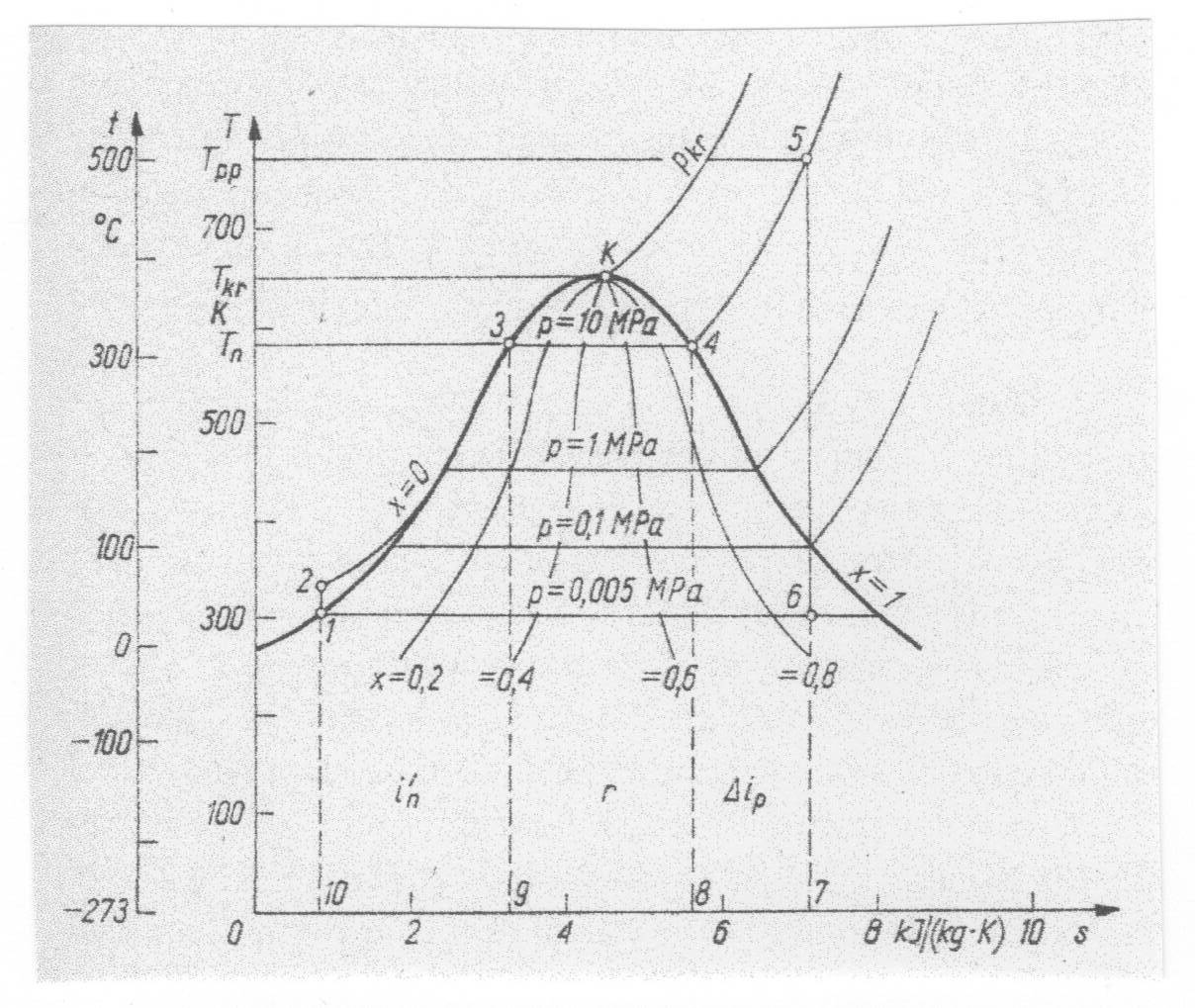

Przemiany wody i pary na wykresie T-s
1-2-3-10-1 Entalpia wody w stanie nasycenia do Tn
3-4-8-9-3 Ciepło parowania przy Tn i 10 MPa
4-5-7-8-4 Ciepło przegrania pary nasyconej od Tn do Tpp
(Elektrownie, D.Laudyn ii.)

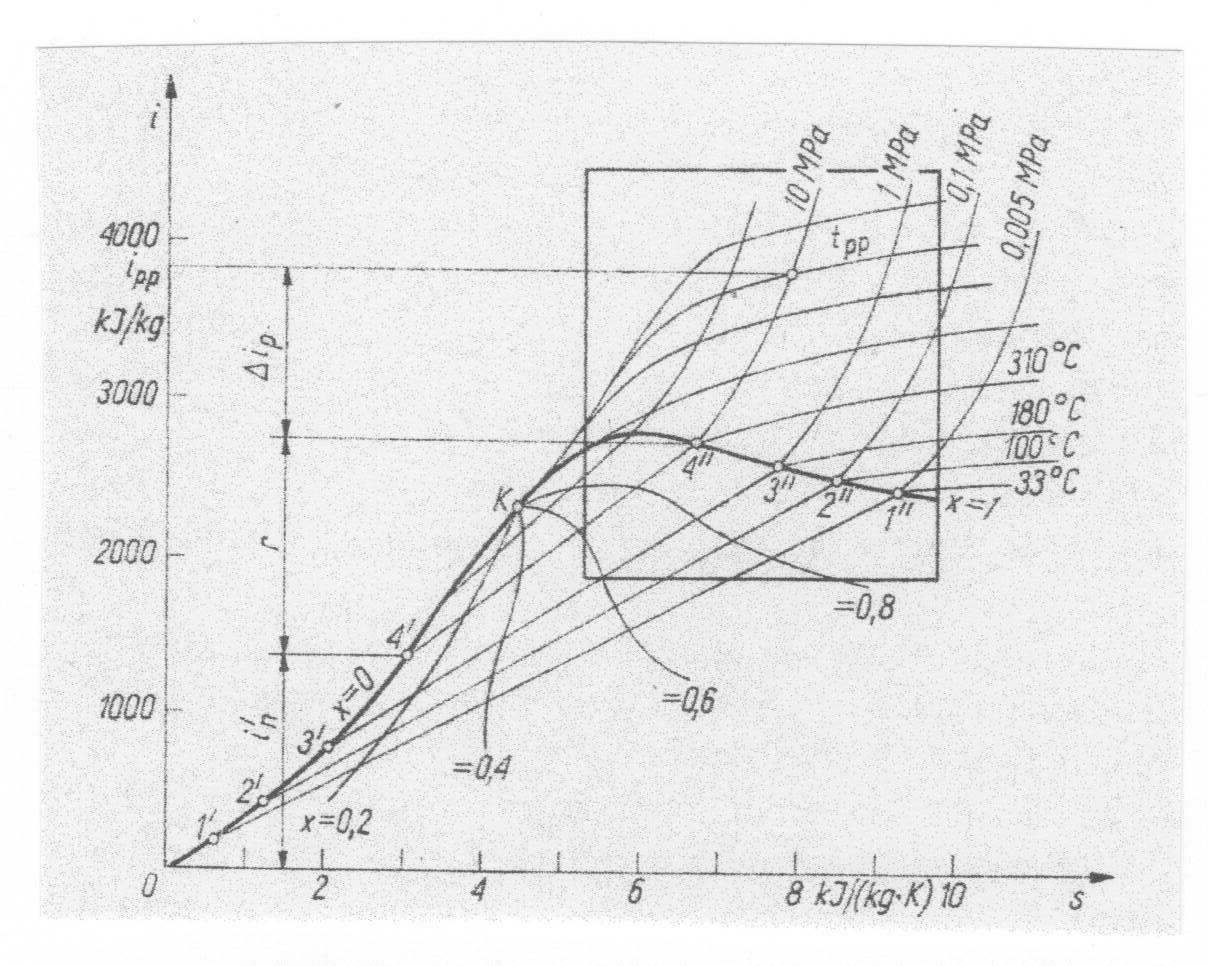

Przemiany wody i pary na wykresie i-s
1'-2'-3'-4' zmiana entalpii i entropii wody od temp. 330C i 0,005 MPa
do temp. 3100C i 10 MPa
1''-2''-3''-4'' zmiana entalpii i entropii pary nasyconej od temp. 330C
i 0,005 MPa do temp. 3100C i 10 MPa
1'-1'', 2'-2'', 3'-3'', 4'-4'' izobary i izotermy odparowania wody w danej
temperaturze i przy danym ciśnieniu
Na wykresach T-s i i - s : K: punkt krytyczny
Parametry punktu krytycznego:
ciśnienie 22,12 MPa, temperatura 647,28 K, entropia 4,424 kJ/(kg.K)
x = 0 - woda, x = 1 - para nasycona, 0 < x < 1- mieszanina wody i pary
Właściwości wody i nasyconej pary wodnej
Ciśnienie [MPa] |
Temperatura [K] |
Entalpia i' wody [kJ/kg] |
Entalpia i” pary nasyconej [kJ/kg] |
0,001 |
279,6 |
27,6 |
2511,4 |
0,005 |
305,5 |
136,1 |
2559,1 |
0,01 |
318,4 |
190,1 |
2582,5 |
0,03 |
341,7 |
287,2 |
2623,0 |
0,05 |
353,9 |
338,3 |
2644,9 |
0,08 |
366,0 |
389,4 |
2665,0 |
0,1 |
372,1 |
414,9 |
2675,1 |
0,2 |
392,6 |
501,6 |
2705,2 |
0,5 |
424,1 |
636,8 |
2747,1 |
0,7 |
437,2 |
693,4 |
2761,7 |
1,0 |
452,0 |
758,7 |
2776,4 |
2,0 |
484,4 |
903,9 |
2797,3 |
5,0 |
535,7 |
1148,1 |
2794,4 |
8,0 |
566,6 |
1309,2 |
2759,2 |
9,0 |
574,9 |
1354,9 |
2743,7 |
10,0 |
582,5 |
1396,8 |
2726,1 |
12,0 |
596,1 |
1481,4 |
2685,5 |
Obieg teoretyczny Rankina
Sprawność:
4
Elektrownie cieplne_13_14_3
Woda
Para nasycona
Para wilgotna
Woda
Para nasycona
Para wilgotna
