ANTENY
Antena - urządzenie służące do zamiany fal elektromagnetycznych na sygnał elektryczny i odwrotnie. Jest elementem składowym każdego systemu radiokomunikacji. W XX w. najbardziej znanym typem anteny była antena odbiornika radiowego i antena telewizyjna; w XXI w. częściej kojarzona z elementem bezprzewodowych sieci komputerowych lub z odbiorem sygnałów z satelitów.
W ognisku anteny, jeżeli takowe posiada, umieszczane są detektory promieniowania radiowego, np. mikrofal.
Ze względu na polaryzację fale stosowane w radiolokacji i radioastronomii można podzielić na:
liniową (pionowa, pozioma, nachylona pod określonym kątem)
eliptyczną lub kołową
lewoskrętną
prawoskrętną
Szczególnym przypadkiem polaryzacji eliptycznej jest polaryzacja kołowa. W takim przypadku współczynnik osiowy wynosi 0 dB.
Ze względu na sposób wykonania anteny dzieli się na:
dipolowe
kolinerane
mikropaskowe
szczelinowe
reflektorowe
Niektóre typy anten:
antena aperturowa
antena dipolowa
antena dookólna
antena falowodowa (zobacz też: falowód)
antena ferrytowa
antena izotropowa (model teoretyczny)
antena kierunkowa
antena logarytmicznie periodyczna
antena panelowa
antena prętowa
antena paraboliczna
antena reflektorowa
antena rombowa
antena satelitarna (paraboliczna i offsetowa)
antena sektorowa
antena śrubowa (inaczej: helikalna, helix, heliax)
antena tubowa
antena Yagi-Uda (w skrócie: antena Yagi)
Antena mikrofalowa do horyzontalnej linii radiowej

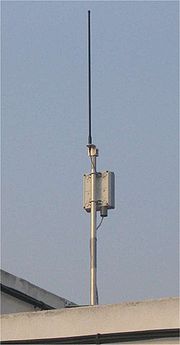

Antena do sieci bezprzewodowej
Antena dipolowa - to najstarsza, lecz wciąż najbardziej popularna antena. Słowo dipol pochodzi z języka greckiego i oznacza układ dwubiegunowy. Antena dipolowa składa się przeważnie z dwóch symetrycznych ramion zasilanych za pomocą symetrycznej linii transmisyjnej. Tego typu antena jest tzw. anteną symetryczną, ponieważ prądy płynące w obu ramionach anteny są równe co do amplitudy i mają przeciwne zwroty. Można spotkać również anteny dipolowe: o niesymetrycznych ramionach oraz anteny zasilane bocznikowo, optymalizowane, czy załamane. Anteny dipolowe ze względu na słabe parametry (wąskie pasmo pracy, mały zysk kierunkowy) występują rzadziej jako samodzielne, pojedyncze anteny, częściej stosuje się je jako elementy składowe bardziej skomplikowanych i rozbudowanych układów antenowych.
Rodzaje anten dipolowych
Dipol prosty (a)
Dipol pętlowy (b)
Dipol prosty zasilany bocznikowo (c)
Dipol szerokopasmowy (d)
Dipol załamany (e)
