OBLICZENIE ŁAWY FUNDAMENTOWEJ

5.0.1. ZESTAWIENIE OBCIĄŻEŃ

Obciążenie	Wartość charakt.	Wartość obliczeniowa
	[kN/m^2]	[kN/m^2]
Obciążenie dachem:	2,470	3,211
1,149*1*(1,0+0,4+0,5*1,5)
Obciążenie stropem			11,084	14,409
5,278*0,5*4,2
Obciążenie ścianą poddasza			7,799	10,139
4,333*1*1,8
Obciążenie ścianą parteru			12,349	16,054
4,333*1*2,85
Obciążenie stropem			11,084	14,409
5,278*0,5*4,2
Obciążenie ścianą fundamentu			8,640	11,232
1,2*0,3*1*24
Ciężar własny ławy			3,600	4,680
1*0,3*0,5*24
RAZEM:	57,026	74,134

5.0.2. SZKIC KONSTRUKCYJNY ŁAWY

Długość ławy fundamentowej L=10,75m

5.0.3. ROZPOZNANIE PODŁOŻA

Budynek posadowiony jest na gruncie jednorodnym (jedna warstwa geotechniczna) pod całą powierzchnią budynku. Jest to piasek pylasty, wilgotny, średnio zagęszczony (stopień zagęszczenia J_D =0,34)

Maksymalny poziom zwierciadła wód gruntowych poniżej poziomu posadowienia.

Budynek położony jest w Suwałkach, więc głębokość strefy przemarzania =1,40m

Parametry geotechniczne wyznaczono metodą B (wg PN-81/B-03020)

Przyjęto, że ława betonowa będzie wykonana z betonu klasy B15 o wytrzymałości średniej na rozciąganie f_ctm =1,6MPa oraz ze stali A-I o obliczeniowej granicy plastyczności f_yd =350MPa

5.0.4. OBCIĄŻENIE PIONOWE PODŁOŻA

G₁ =74,134 kN/m

G₂ =0,05⋅0,1⋅1 =0,005 =2,493 kN/m

G₃ =1,1⋅0,1⋅17,17= 1,889 kN/m

N₁ =G₁+G₂+G₃= 76,028 kN/m

Sprawdzenie, czy zachodzi odrywanie ławy fundamentowej od podłoża, oraz czy wypadkowa obciążenia znajduje się w rdzeniu podstawy:

Wniosek: Wypadkowa nie wychodzi poza rdzeń podstawy i fundament nie jest odrywany od podłoża.

1. SPRAWDZENIE STANU GRANICZNEGO NOŚNOŚCI PODŁOŻA

m=0,9*0,9 (metoda B)

Wpływ mimośrodu obciążenia podłoża:

-przyjęto więc:

Ponieważ L>5B, współczynniki kształtu podstawy przyjmujemy równe 1.

?

Współczynniki nośności podłoża:

Ciężar objętościowy gruntu:

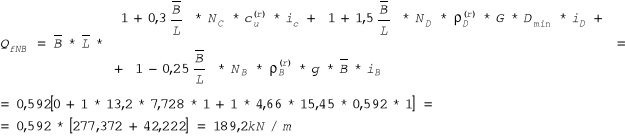

2. SPRAWDZENIE NOŚNOŚCI GRUNTU POD FUNDAMENTEM

N<0,81*189,2 kN/m

N<153,252 kN/m

149,401<153,282 - szerokość ławy jest wystarczająca, grunt ma odpowiednią nośność.

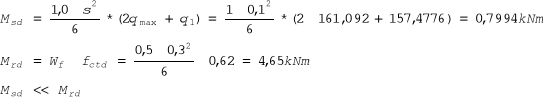

3. WYMIAROWANIE ŁAWY BETONOWEJ

Wskaźnik zginania:

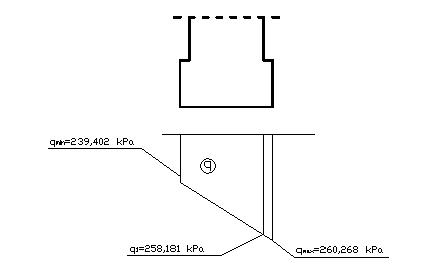

Wyznaczenie naprężeń :

Ława betonowa

Beton B15 f_ctd=0,62 MPa

Wymiary ławy są wystarczające, ława spełnia warunek nośności.

Ławę betonową należy jedynie zbroić konstrukcyjnie wzdłuż, przyjmując 4 pręty o średnicy 12mm i strzemiona o średnicy 6mm rozmieszczone co 30 cm.

4. SZKIC KONSTRUKCYJNY ŁAWY BETONOWEJ

6. PODSTAWA WYKONANIA PROJEKTU

Podstawę wykonania projektu stanowi temat ćwiczenia wydany przez prowadzącego zajęcia oraz następująca literatura:

1. H. Michalak, S.Pyrak - Domy jednorodzinne, konstruowanie i obliczanie.

2. W. Żenczykowski - Budownictwo ogólne.

3. Praca zbiorowa - Poradnik majstra budowlanego

4. Polskie normy:

• PN-82-B-02000

• PN-82-B-02001

• PN-82-B-02003

• PN-82-B-02004

• PN-82-B-02010

• PN-82-B-02011

• PN-81-B-03020

• PN-B-03002:1999

• PN-B-03150:2000

---
