Ruch rumowiska rzecznego

Woda płynąca w korytach rzecznych transportuje materiał stały - tzw. rumowisko rzeczne, które ze względu na mechanizm transportu dzielimy na rumowisko unoszone i wleczone.

Wyróżnia się również:

Ruch rumowiska unoszonego

Na odcinkach cieków swobodnie płynących rumowisko unoszone jest transportowane w toni wodnej praktycznie w każdych warunkach przepływu. Opadanie cząstek unoszonych (sedymentacja) występuje zwykle na spiętrzonych odcinkach rzek (w zbiornikach wodnych, powyżej jazów), gdzie następuje znaczne zmniejszenie prędkości przepływu wody. Sedymentacja unosin może również występować w miejscach zastoiskowych - w korycie np. w zatokach, a na terenach zalewowych, tam gdzie prędkość przepływu jest mała ze względu gęsty porost roślinny.

Ruch rumowiska wleczonego

Rumowisko wleczone porusza się zwykle okresowo, zwłaszcza gdy jest to gruby materiał żwirowy lub kamienisty. Pojedyncze ziarno rumowiska zacznie poruszać się, gdy tzw. siła poruszająca, wywołana ciśnieniem dynamicznym strugi wody działającym na ziarno leżące na dnie, będzie większa od sił utrzymujących to ziarno w spoczynku, tj. siły ciężkości zmniejszonej o siłę wyporu oraz siły tarcia spoczynkowego.

Warunek graniczny ruchu ziarna rumowiska można zapisać następująco: 0x01 graphic

gdzie:

0x01 graphic
- bezwymiarowe naprężenie styczne, które wyraża hydrodynamiczne oddziaływanie strumienia na ziarno leżące na dnie, z uwzględnieniem siły ciężkości i wyporu,

0x01 graphic
- graniczne bezwymiarowe naprężenie styczne na dnie, nazywane parametrem Shieldsa.

Bezwymiarowe naprężenie styczne na dnie: 0x01 graphic

0x01 graphic
- prędkość dynamiczna [m/s],

0x01 graphic
- względna gęstość właściwa rumowiska [-], gdzie: 0x01 graphic
- odpowiednio gęstość właściwa rumowiska i wody [kg/m3],

g - przyspieszenie ziemskie [m/s2],

d - średnica ziarna rumowiska [m].

Ponieważ prędkość dynamiczna jest równa: 0x01 graphic
gdzie 0x01 graphic
- naprężenie styczne na dnie [Pa],

bezwymiarowe naprężenie styczne na dnie można wyrazić następująco: 0x01 graphic

Naprężenie styczne na dnie w pionie o głębokości h jest równe:

0x01 graphic
gdzie J - spadek hydrauliczny (spadek zw. wody).

Naprężenie styczne można również określać dla strefy dna (na szerokości dna) lub dla całego obwodu zwilżonego:

0x01 graphic
- średnie naprężenie styczne na dnie; Rd - promień hydrauliczny dla strefy dna

0x01 graphic
- średnie naprężenie styczne w przekroju poprzecznym; R - promień hydrauliczny dla całego przekroju poprzecznego koryta

Graniczne bezwymiarowe naprężenie styczne 0x01 graphic

Wartość 0x01 graphic
zależy od:

Wartość 0x01 graphic
można określić jedynie w sposób doświadczalny w laboratorium hydraulicznym, rzadziej w badaniach terenowych.

Warunki hydrauliczne w strefie dna można wyrazić przez liczbę Reynoldsa dla ziaren rumowiska: 0x01 graphic

gdzie: 0x01 graphic
- kinematyczny współczynnik lepkości wody, [m2/s]

Na podstawie wyników badań poszukuje się zależności 0x01 graphic
lub innych - określających warunki graniczne ruchu ziaren materiału dennego.

0x08 graphic
0x08 graphic
0x01 graphic

Porównanie przebiegu krzywej Shieldsa, określonej dla ziaren materiału jednorodnego (o jednakowych średnicach ziaren), z wynikami badań warunków granicznych dla rumowiska o zróżnicowanym uziarnieniu.

0x01 graphic
- bezwymiarowy parametr ziarna Bonnefille'a

0x01 graphic

Porównanie przebiegu zależności Bonnefille'a z wynikami badań warunków granicznych dla rumowiska o zróżnicowanym uziarnieniu.

Prędkości graniczne

Warunki graniczne można również wyrazić za pomocą prędkości granicznej Vgr, tj. prędkości przepływu wody po przekroczeniu której rozpoczyna się ruch rumowiska wleczonego (prędkość ta jest również nazywana zrywającą).

Prędkość Vgr jest różnie definiowana: najczęściej jest to prędkość średnia w pionie lub w strefie oddziaływania strumienia na dno koryta - taką prędkość pokazano na wykresie zamieszczonym poniżej, gdzie 0x01 graphic
. W literaturze można znaleźć wiele innych postaci zależności empirycznych na Vgr , określonych podobnie jak naprężenia graniczne, tj najczęściej na podstawie badań laboratoryjnych.

0x01 graphic

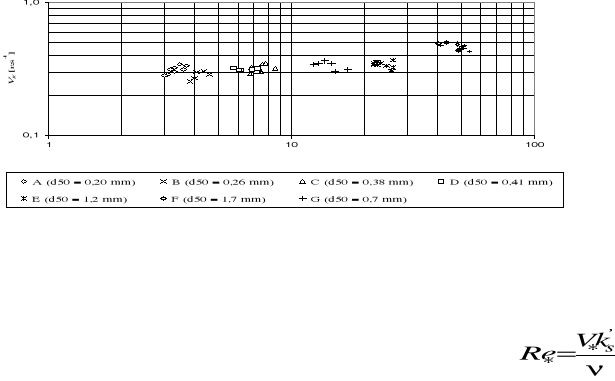

Zależność 0x01 graphic
dla piasków o różnej średnicy d50 (wg badań w Lab. Hydraulicznym SGGW).

Formy denne

Powstają w korytach z dnem piaszczystym, tj. gdy średnice ziaren d wynoszą: 0,05 < d < 2 mm.

Według klasyfikacji Simonsa i in. (podanej w poniższej tabeli), formy denne występujące w dolnym obszarze przepływu dzielimy na: zmarszczki, zmarszczki na fałdach i fałdy. W strefie przejściowej następuje rozmywanie form dennych, natomiast w górnym obszarze przepływu, po fazie dna płaskiego z ruchem rumowiska wleczonego, na dnie powstają tzw. antyfałdy albo fale stojące.

Klasyfikacja form dennych według Simonsa i in. (1965).

Reżim przepływu

Formy denne

Koncentracja wleczenia1)

[ppm]

Rodzaj transportu rumowiska

Typ

szorstkości

Dolny

Zmarszczki

10 - 200

Nieciągły

Dominuje szorstkość form dennych

Zmarszczki na fałdach

100 - 1200

Fałdy

200 - 2000

Przejściowy

Rozmywanie fałd

1000 - 3000

Zmienny

Górny

Płaskie dno

2000 - 6000

Ciągły

Dominuje szorstkość ziarnista

Antyfałdy

Ponad 2000

1) ppm - skrót od angielskiego określenia parts per milion, które wyraża koncentrację rumowiska wleczonego w płynącej wodzie, określonej w jednostkach wagowych jako ilość miligramów (gramów) rumowiska na 106 miligramów (gramów) płynącej korytem wody.

0x01 graphic

Warunki powstawania form dennych w tzw. dolnym obszarze przepływu według Yalina

a)

0x08 graphic

h

0x08 graphic
0x08 graphic
α hf

lf

b)

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
h

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
hf

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
lf

Schemat kształtu profilu podłużnego form dennych: a) zmarszczki i fałdy, b) antyfałdy (powstają w warunkach przepływu rwącego, gdy liczba Froude'a Fr > 1).

Metody pomiaru intensywności wleczenia

W praktyce hydrometrycznej najczęściej stosowanym przyrządem do pomiaru intensywności transportu rumowiska wleczonego są łapaczki - urządzenia o różnej konstrukcji i wielkości, które składają się ze zbiornika do gromadzenia rumowiska, steru umożliwiającego ustawienie się łapaczki równolegle do kierunku przepływu oraz układu linek do opuszczania i podnoszenia łapaczki z jednoczesnym otwieraniem i zamykaniem wlotu do zbiornika.

0x01 graphic

Schematyczny przekrój podłużny łapaczki do pomiaru natężenia wleczenia

Konstrukcja łapaczki powoduje powstawanie zaburzeń w przebiegu strug wody przy dnie, w wyniku czego, część rumowiska wleczonego omija otwór wlotowy do zbiornika łapaczki. Z tego względu konieczne jest wykonanie odpowiednich pomiarów tarujących, na podstawie których określa się współczynnik sprawności η łapaczki. Według badań Skibińskiego na współczynnik sprawności łapaczki ma również wpływ przeciętna średnica ziaren d50.

Zestawienie głównych wymiarów i wartości współczynników sprawności łapaczek typu PIHM

do pomiaru intensywności transportu rumowiska wleczonego (Skibiński 1974).

Typ łapaczki

Wymiary skrzyni łapaczki [m]

Średnica d50 [mm]

Współczynnik sprawności η

[-]

Długość

Szerokość

Wysokość otworu wlotowego

PIHM-A

1,20

0,40

0,20

0,25 ÷ 0,50

0,40

3,0

0,28

PIHM-B

0,60

0,20

0,10

0,30 ÷ 0,70

0,65

PIHM-C

0,36

0,12

0,06

0,25 ÷ 0,50

0,52

3,0

0,36

Do obliczenia wartości jednostkowych intensywności (natężeń) wleczenia, określonych na podstawie pomiaru łapaczkowego, służy następujący wzór:

0x01 graphic

gdzie:

qr - jednostkowa intensywność wleczenia [cm3·s-1·m-1],

Vrum - objętość rumowiska zgromadzonego w łapaczce [cm3],

η - współczynnik sprawności łapaczki [-],

bo - szerokość otworu wlotowego łapaczki [m],

Δt - czas trwania pomiaru [s].

W praktyce, do dalszego opracowania wyników pomiarów wartości qr w [cm3·s-1·m-1] przelicza się na

[m3·s-1·m-1]. Można również zważyć próbkę zatrzymaną w łapaczce i natężenie wleczenia qr wyrazić w jednostkach wagowych - w [g·s-1·m-1] lub w [kg·s-1·m-1].

W warunkach laboratoryjnych do pomiaru natężenia wleczenia stosuje się najczęściej tzw. łapacze rumowiska - zbiorniki umieszczone pod dnem koryta pomiarowego, do których wpada cały materiał wleczony, stąd przyjmuje się, że współczynnik sprawności łapacza η = 1. Łapacz rumowiska wyposażony jest w układ do ciągłego pomiaru ciężaru rumowiska gromadzącego się w zbiorniku, co pozwala na określenie przyrostów ciężaru 0x01 graphic
w kolejnych krokach czasowych Δt i określenie chwilowych natężeń wleczenia ze wzoru:

0x01 graphic
[g·s-1·m-1] lub [kg·s-1·m-1]

w którym szerokość łapacza bo jest równa szerokości dna koryta laboratoryjnego.

0x08 graphic
Bardzo rzadko łapacze rumowiska są stosowane w badaniach terenowych, ponieważ muszą to być wówczas umieszczone pod dnem rzeki urządzenia stacjonarne, odpowiednio wytrzymałe na zmienne warunki przepływu, w tym w okresie wezbrań powodziowych. Również pomiar ciężaru rumowiska i rejestracji wyników oraz usuwania rumowiska z łapacza wymaga zastosowania specjalistycznej aparatury. Tego typu łapacz rumowiska jest wykorzystywany w badaniach prowadzonych w korycie rzeki Zagożdżonki - na terenie zlewni badawczej Kat. Inżynierii Wodnej i Rekultywacji Środowiska SGGW. Poniżej przedstawiono schemat łapacza wykorzystywanego w badaniach własnych oraz przykładowe wyniki pomiarów.

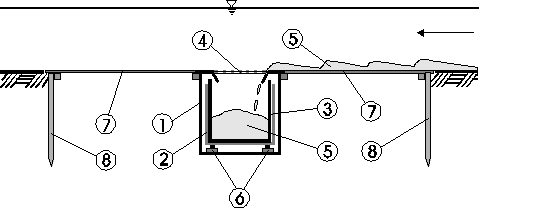

Schemat łapacza rumowiska wleczonego zainstalowanego w korycie rzeki Zagożdżonki: 1-zbiornik osłonowy, 2-rama nośna, 3-zbiornik na rumowisko, 4-pokrywa zbiornika (otwór wlotowy zabezpieczony siatką), 5-rumowisko wleczone, 6-czujniki ciężaru, 7-podłoga drewniana, 8-palisada drewniana.

0x01 graphic

Hydrogram jednostkowych natężeń przepływu, qd (1), oraz natężeń wleczenia, qr (2), w okresie od 16.03.2001 godz. 16:00 do 21.03.2001 godz. 03:00.

0x01 graphic

Hydrogram jednostkowych natężeń przepływu, qd (1), oraz natężeń wleczenia, qr (2), w okresie wystąpienia dwóch wezbrań (21.04.2001 01:00 ÷ 26.04.2001 01:00).

Transport rumowiska wleczonego ma zmienne natężenie nawet w ustalonych warunkach przepływu. Wynika to przede wszystkim z charakteru tego ruchu, który przy większych naprężeniach stycznych na dnie (prędkościach) odbywa się w postaci przemieszczających się form dennych - zmiennych pod względem wymiarów i kształtów.

Zwłaszcza duża zmienność natężeń wleczenia występuje w czasie wezbrań - przed wystąpieniem kulminacji fali przepływu występują większe intensywności wleczenia niż w fazie opadania fali wezbraniowej (jest to tzw. zjawisko histerezy). Na obu powyższych hydrogramach widać wyraźnie, że kulminacja fali wleczenia (maksimum qr) występuje wcześniej niż kulminacja fali przepływu (maksimum qd - jednostkowe natężenie przepływu wody w strefie oddziaływania strumienia na dno).

Zależności empiryczne do określania natężenia wleczenia

Na intensywność transportu rumowiska wleczonego ma zasadniczy wpływ charakterystyka materiału dennego i zdolność transportowa cieku, której jednak nie da się w chwili obecnej wyrazić zależnością opartą na teoretycznych podstawach opisu tak złożonego zjawiska jakim jest ruch dwufazowy wody i materiału stałego. Z tego względu wszelkie zależności mają charakter empiryczny i łączą natężenie ruchu rumowiska z parametrami charakteryzującymi cechy tego rumowiska oraz właściwości cieczy, przepływu i koryta cieku.

Formuły empiryczne można podzielić na cztery grupy, w zależności od podstawowego parametru hydraulicznego od którego uzależnia się intensywności ruchu rumowiska, tj:

0x01 graphic
(zakres wartości m1 = 3 ÷ 5)

0x01 graphic
(rząd wielkości m2 = 1,5)

0x01 graphic

0x01 graphic

Zależności empiryczne zaliczane do poszczególnych grup wzorów mogą mieć różną postać szczegółową i uwzględniać szereg dodatkowych parametrów charakteryzujących rumowisko (średnica d50, ρr, nierównomierność uziarnienia) i warunki przepływu (głębokość wody, promień hydrauliczny itp.).

W literaturze można znaleźć dziesiątki różnych wzorów empirycznych. Zastosowanie określonego wzoru w praktyce inżynierskiej wymaga sprawdzenia, czy w danych warunkach hydraulicznych i dla danego rumowiska można stosować daną formułę. Zwykle wykonuje się obliczenia kilkoma wzorami, odpowiednimi dla rozpatrywanych warunków przepływu i transportu rumowiska wleczonego.

Ruch ziaren

Brak ruch ziaren

0x01 graphic
