ok1. co to jest 1 amper.

ok2. wyprowadzic jednostke Volt

ok3. Uklad poprawnie mierzonego pradu i napiecia.

-4. mostek thompsona lub Mostek Wheatstone'a.

5. Kompensatory krukowskiego lub gaigera.

ok6. rozszerzyc zakres pomiarowy. (zadanie)

ok7. wzorzec rezystancji.

8. Ogniwo Westona.

ok9. Schemat i zasada dzialania Watomierza.

Natężenie prądu 1 ampera-jest natężeniem prądu nie zmieniającego się,który płynie w dwóch równoległych przewodach prostoliniowych,nieskończenie długich, o przekroju okrągłym znikomo małym,umieszczonych w odległości 1m. jeden od drugiego w próżni-wywołał by między przewodami siłę równą 2*10^-7 N na każdy metr długości obwodu

Wolt - jednostka potencjału elektrycznego, napięcia elektrycznego i siły elektromotorycznej, używana w układach jednostek miar SI, oznaczana V.

Między dwoma punktami pola występuje różnica potencjałów (napięcie elektryczne) 1 V, jeśli praca wykonana przy przesuwaniu ładunku 1 C między tymi punktami wynosi 1 J, czyli:

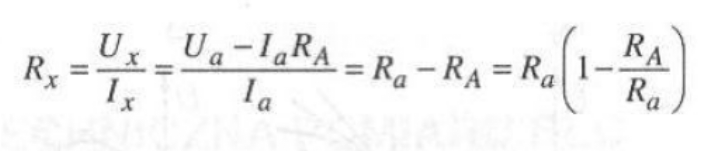

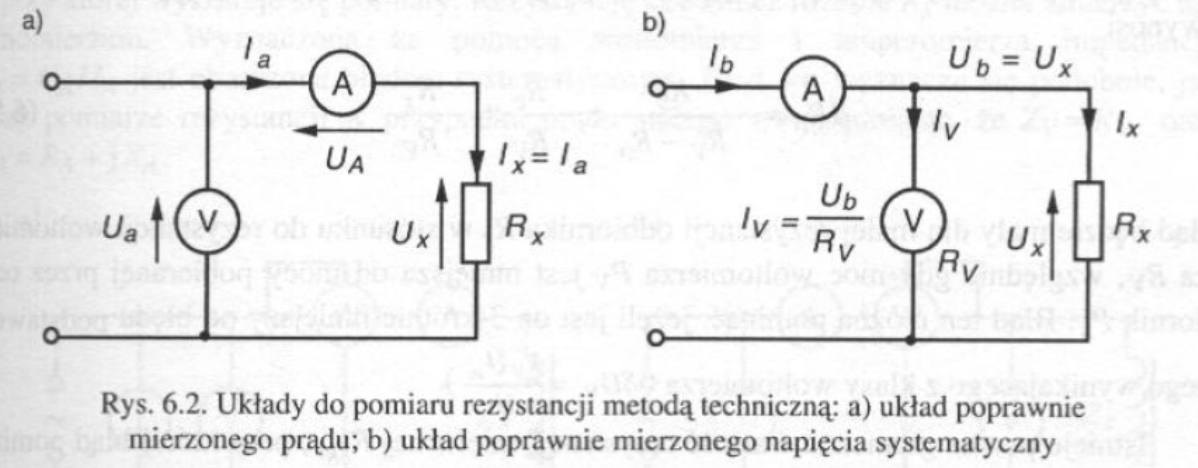

Układ poprawnie mierzonego pradu i napięcia

Zwiększanie zakresu

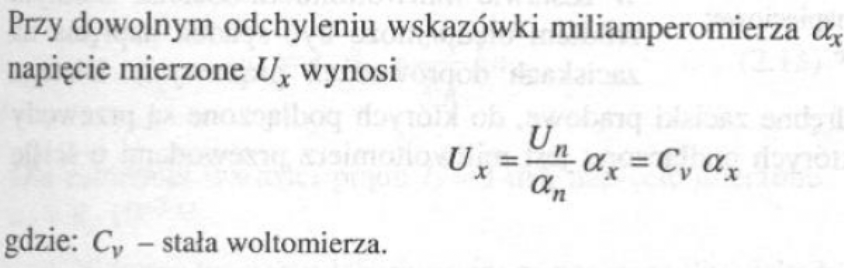

Woltomierz

Amperomierz

Ogniwo Westona jest wzorcem napięcia.
Składa się ono z elektrody dodatniej, którą stanowi rtęć metaliczna, pokryta pastą z siarczanu rtęciowego Hg₂SO₄, rtęci i nasyconego roztworu siarczanu kadmowego. Biegun ujemny stanowi kadm, używany w postaci amalgametu, pokryty warstewką kryształów siarczanu kadmu (3CdSO₄*8H₂O)
Nad pastą siarczanu rtęciowego i nad siarczanem kadmu znajduje się nasycony roztwór wodny siarczany kadmu.

Ogniwo Westona było stosowane jako wzorzec jednostki miary napięcia elektrycznego, gdyż jego napięcie jest bardzo bliskie 1 V.

Nie nasycone ogniwo Westona-Zalety-1.nie wrażliwe na wstrząsy i wibracje.2.mała zależność SEM.3.niewielka rezystancja wewnetrzna(<600Ω).4.duży dopuszczalny prąd pobierany(do 10 uA)-Wady-1.SEM zmienia się w czasie.

Nasycone-zalety-1.niezmienność SEM w czasie-wady-1.wrażliwe na wstrząsy i wibracje.

Watomierz

Ma on dwie cewki: nieruchomą cewkę prądową, o małej rezystancji oraz ruchomą cewkę napięciową, o dużej rezystancji. Cewkę prądową włącza się do układu poprzez zaciski prądowe, szeregowo z obciążeniem. Cewkę napięciową - poprzez zaciski napięciowe, równolegle z obciążeniem. Odchylenie wskazówki miernika jest proporcjonalne do iloczynu prądu w cewce prądowej, napięcia na cewce napięciowej i cos φ
