Bartłomiej Frendo
IV MDE gr.41
SILNIKI SPALINOWE
LABORATORIUM
Ćwiczenie nr 9.
TEMAT: Wyznaczenie charakterystyki granicy dymienia dla silnika ZS.
1.Wiadomości teoretyczne
Charakterystykę granicy dymienia opracowuje się dla silników z zapłonem samoczynnym. Przy sporządzaniu tej charakterystyki, dla każdej prędkości obrotowej ustala się optymalny kąt wyprzedzenia wtrysku a dawkę paliwa dobiera się tak, aby zaciemnienie spalin (spowodowane niezupełnym spaleniem ) odpowiadało pewnej umownej wartości. Nazwa tej charakterystyki pochodzi stąd, że przy zmniejszaniu współczynnika nadmiaru powietrza, od pewnej jego wartości spaliny silnika zaczynają być zanieczyszczone sadzą powodującą zaciemnienie. Dymienie jest niebezpieczne ze względu na szybsze zużycie, a nawet uszkodzenie silnika w wyniku zanieczyszczenia oleju, wzrostu temperatury tłoka, zapiekania się pierścieni tłokowych lub zatarcia tłoków. Zadymienie spalin zagraża bezpieczeństwu ruchu drogowego przez zmniejszenie widoczności za pojazdem uniemożliwiając niekiedy manewr wyprzedzania. Z tego względu wydajność pompy wtryskowy ustala się tak, aby silnik w całym zakresie swej pracy nie dymił z wyjątkiem jednego punktu, np. odpowiadającego znamionowej prędkości obrotowej silnika.
Charakterystykę granicy dymienia opracowuje się na podstawie kompletu charakterystyk obciążeniowych, zawierających krzywą zadymienia spalin. Przez punkty naniesione na pole opracowanej charakterystyki, opowiadające na poszczególnych charakterystykach obciążeniowych zadymieniu spalin uznanemu za graniczne, przeprowadza się krzywe mocy użytecznej, godzinowego i jednostkowego zużycia paliwa oraz zadymienia spalin w funkcji prędkości obrotowej. Następnie na podstawie krzywej Ne = f(n) oblicza się parametr pochodny - moment obrotowy i przeprowadza się krzywą Mo = f(n). W przypadku gdy zachodzi potrzeba podania w charakterystyce dodatkowych parametrów pracy silnika, to krzywe przeprowadza się na podstawie charakterystyk obciążeniowych zawierających te parametry.
2.Dane:
objętość komory spalania: Vss=1850 [cm3]
silnik SB1,3
stała hamulca:K=200 [kG obr/KM min]
ciśnienie otoczenia: po=747 [mmHg]=98,52 [kPa]
3.Przebieg ćwiczenia.
Wartości stopnia zadymienia spalin wg skali Boscha:
Prędkość obrotowa Obciążenie [obr/min] silnika |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
10 % |
0,075 |
0,10 |
0 |
0 |
0,40 |
0 |
25 % |
0,10 |
0,20 |
0 |
0,15 |
0,40 |
0,60 |
50 % |
0,25 |
0,35 |
0,10 |
0,20 |
0,60 |
0,70 |
75 % |
0,60 |
0,55 |
0,40 |
0,55 |
1,10 |
1,05 |
100 % |
1,70 |
0,85 |
1,35 |
1,15 |
2,60 |
3,00 |
5.Wartości zmierzone:
Lp. |
n [obr/min] |
P [kg] |
Gh [kg/h] |
To [°C] |
Ts [°C] |
Obciąże-nie[%] |
Zadym. D[ B] wg. Boscha |
||
1 |
1400 |
0,3 |
0,99 |
22 |
190 |
10 |
0 |
||
2 |
|
0,7 |
1,55 |
21 |
230 |
25 |
0 |
||
3 |
|
1,4 |
2,02 |
21 |
322 |
50 |
0,10 |
||
4 |
|
2,1 |
2,85 |
21 |
440 |
75 |
0,40 |
||
5 |
|
2,8 |
3,55 |
20 |
531 |
100 |
1,35 |
||
1 |
1000 |
0,2 |
0,54 |
0,2 |
162 |
10 |
0,075 |
||
2 |
|
0,7 |
0,96 |
0,7 |
185 |
25 |
0,10 |
||
3 |
|
1,3 |
1,42 |
1,3 |
257 |
50 |
0,25 |
||
4 |
|
1,9 |
1,58 |
1,9 |
339 |
75 |
0,60 |
||
5 |
|
2,6 |
2,47 |
2,6 |
450 |
100 |
1,70 |
||
1 |
1200
|
0,3 |
0,85 |
0,3 |
180 |
10 |
0,10 |
||
2 |
|
0,7 |
1,23 |
0,7 |
210 |
25 |
0,20 |
||
3 |
|
1,4 |
1,64 |
1,4 |
287 |
50 |
0,35 |
||
4 |
|
2,1 |
2,18 |
2,1 |
387 |
75 |
0,55 |
||
5 |
|
2,7 |
2,97 |
2,7 |
450 |
100 |
0,85 |
||
1 |
1600 |
0,3 |
1,30 |
0,3 |
200 |
10 |
0 |
||
2 |
|
0,8 |
1,55 |
0,8 |
245 |
25 |
0,15 |
||
3 |
|
1,4 |
2,3 |
1,4 |
320 |
50 |
0,20 |
||
4 |
|
2,1 |
3,08 |
2,1 |
435 |
75 |
0,55 |
||
5 |
|
2,7 |
4,15 |
2,7 |
560 |
100 |
1,15 |
||
1 |
1800 |
0,3 |
1,5 |
0,3 |
261 |
10 |
0,40 |
||
2 |
|
0,7 |
1,76 |
0,7 |
272 |
25 |
0,40 |
||
3 |
|
1,4 |
2,38 |
1,4 |
372 |
50 |
0,60 |
||
4 |
|
2,0 |
3,56 |
2,0 |
470 |
75 |
1,10 |
||
5 |
|
2,6 |
4,34 |
2,6 |
604 |
100 |
2,60 |
||
1 |
2000 |
0,3 |
1,66 |
0,3 |
300 |
10 |
0 |
||
2 |
|
0,7 |
2,1 |
0,7 |
320 |
25 |
0,60 |
||
3 |
|
1,2 |
2,64 |
1,2 |
370 |
50 |
0,70 |
||
4 |
|
1,8 |
3,78 |
1,8 |
490 |
75 |
1,05 |
||
5 |
|
2,2 |
5,14 |
2,2 |
645 |
100 |
3,00 |

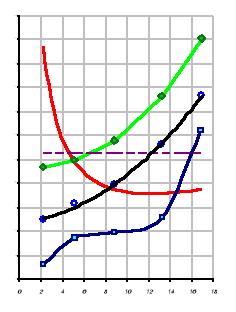

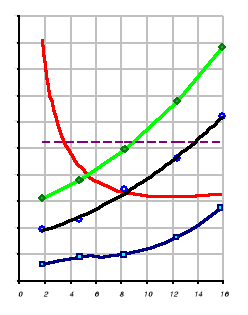

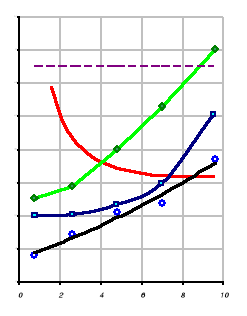

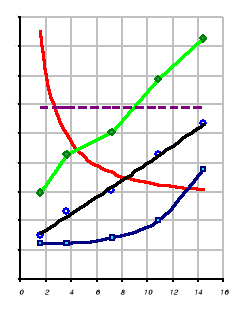

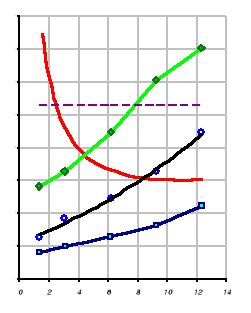

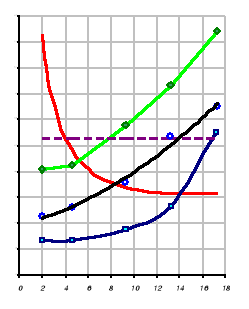

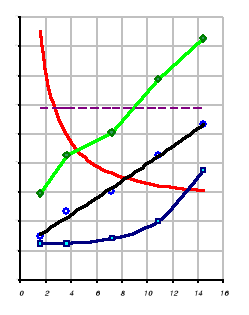

Charakterystyki obciążeniowe dla poszczególnych prędkości:
obr/min
n=1800[ obr/min] n=2000[ obr/min]
Wyniki odczytane z przedstawionych wyżej wykresów ujęte są w tabeli:
Obroty silnika n [obr/min] |
Moc użyteczna Ne [kW] |
Godzinowe zużycie paliwa Gh [kg/h] |
Jednostkowe zużycie paliwa ge [kG/kWh] |
Moment obrotowy Mo [Nm] |
Zadymienie spalin D |
Temperatura spalin Ts [oC] |
1000 |
9,49 |
2,45 |
257,59 |
91,19 |
1,7 |
450 |
1200 |
12,30 |
2,98 |
242,50 |
96,68 |
0,85 |
450 |
1400 |
14,36 |
3,53 |
246,12 |
97,94 |
1,35 |
530 |
1600 |
15,73 |
4,14 |
263,80 |
95,79 |
1,15 |
565 |
1800 |
16,95 |
4,30 |
253,80 |
88,22 |
2,5 |
592 |
2000 |
15,94 |
4,75 |
298,00 |
76,63 |
2,5 |
600 |

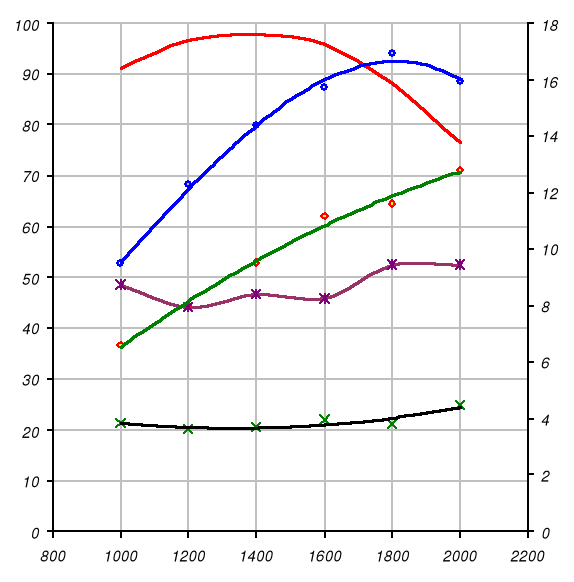

Charakterystyka granicy dymienia
Silnik: SB 1.3 Temperatura zasysania: 21 oC
Ciśnienie otoczenia: 99,856 kPa
Granica dymienia wg BOSCHA D = 2,5 Współczynnik korekcji Kd = 0,99
Wnioski:
Na podstawie przeprowadzonego ćwiczenia można stwierdzić że silnik który był badany w zakresie dymienia w obrębie zakresu prędkosci 1000-1800 [obr/min]nie osiąga zadymienia granicznego, natomiast w zakresie prędkości 1800-2000[obr/min], zadymienie przekracza dopuszczalną normę, która wynosi 2,5 w skali Boscha, a zatem można stwierdzić że zadymienie tego silnika wzrasta wraz ze wzrostem prędkości obrotowych tego silnika.
n = 1000 obr/min n = 1200 obr/min
n = 1400 obr/min n = 1600 obr/min
