Szczecin 02.03.00

Zespół nr... w składzie:

Laboratorium z elektrotechniki

Temat: Pomiar mocy i energii

  1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z metodami pomiaru mocy i energii prądu przemiennego.

  1. Przyrządy pomiarowe jakie użyto do wykonania ćwiczenia:

  1. amperomierz

  2. watomierz

  3. woltomierz (wszystkie klasy 0,5)

  4. licznik (stała 2800 obr/kWh)

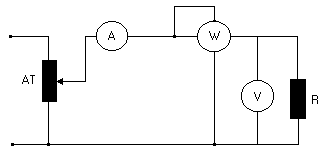

•Układ elektryczny do pomiaru mocy jaką pobiera cewka

0x08 graphic

Wzory wg jakich prowadzono obliczenia:

S=U*I [V*A]

cosφ=P/S

0x08 graphic

sinφ=Q/S

Z=U/I [Ω]

0x08 graphic
R=P/I2 [Ω]

Dla cewki bez rdzenia

I [A]

U [V]

P [W]

cos φ

sin φ

S [V*A]

Q [VAR]

R[W]

X[W]

Z[W]

6

86

135

0,262

0,965

516,00

498,027

3,750

13,834

14,333

5

72

95

0,264

0,965

360,00

347,239

3,800

13,890

14,400

4

57

65

0,285

0,959

228,00

218,538

4,063

13,659

14,250

3

42

40

0,317

0,948

126,00

119,482

4,444

13,276

14,000

2

28

20

0,357

0,934

56,00

52,307

5,000

13,077

14,000

1

14

10

0,714

0,700

14,00

9,798

10,000

9,798

14,000

Dla cewki z rdzeniem

I [A]

U [V]

P [W]

cos φ

sin φ

S [V*A]

Q [var]

R[W]

X[W]

Z[W]

6

112

227,5

0,339

0,941

672,00

632,319

6,319

17,564

18,667

5

96

172,5

0,359

0,933

480,00

447,933

6,900

17,917

19,200

4

79

120

0,380

0,925

316,00

292,329

7,500

18,271

19,750

3

62

75

0,403

0,915

186,00

170,209

8,333

18,912

20,667

2

44

37,5

0,426

0,905

88,00

79,610

9,375

19,902

22,000

1

24,5

12,5

0,510

0,860

24,50

21,071

12,500

21,071

24,500

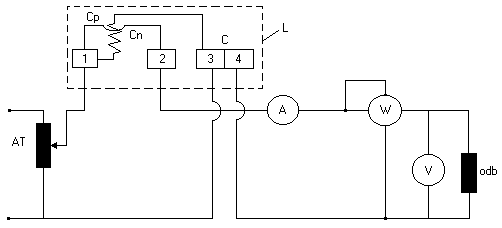

• Układ elektryczny do pomiaru zużycia energii elektrycznej

0x08 graphic

Cp - cewka prądowa

Cn - cewka napięciowa

L - licznik do pomiaru zużycia energii elektrycznej

Wzory wg jakich prowadzono obliczenia:

0x08 graphic
CL=(N/P*t)*3,6*106 [obr/kWh]

ΔC=CW-CL

CW=2800 obr/kWh - stała licznika

1kWh=2800 obrotów tarczy licznika

t[s]

P [W]

N [obr]

C [obr/kwH]

ΔC [obr/kwH]

67

565

30

2852,992

52,992

33,74

185

5

2883,737

83,737

Wnioski:

Na podstawie dokonanych pomiarów oraz obliczeń można jednoznacznie stwierdzić iż cewka z rdzeniem pobiera znacznie więcej mocy niż cewka która rdzenia nie posiada. Spowodowane to jest zapewne tym, że pobierana moc przetwarzana jest na energię cieplną (na skutek znacznego wzrostu oporu).

Z uzyskanych wyników można zaobserwować, że wraz ze spadkiem natężenia prądu współczynnik mocy cosφ rośnie. Można to wykazać na podstawie trójkątów mocy

gdzie:

P=135

Q=498

S=516

cosφ=0,262

φ=74,8o

gdzie:

P=20

Q=52,3

S=56

cosφ=0,357

φ=69o

W układzie z licznikiem i żarówką z obliczeń wynika, że wartość obliczona CL jest nieznacznie większa od stałych 2800 obr/kWh. Wartości te są odpowiednio o 1,89% i 2,99% większe od wartości znamionowej licznika.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
