Luminacja-jest to iloraz strumienia świetlnego wychodzącego, padającego lub przenikającego przez elementarne pole powierzchni, otaczające rozpatrywany punkt i rozchodzącego się w określonym stożku obejmującym ten kierunek, przez iloczyn kąta przestrzennego tego stożka i rzutu prostokątnego elementarnego pola na płaszczyznę prostopadłą do tego kierunku.

Natężenie oświetlenia: 0x01 graphic

-Iloraz strumienia świetlnego padającego na elementarną powierzchnię S, zawierającą dany punkt i wartości tej

elementarnej powierzchni

-Jednostka [lx] luks

Odbicie, przepuszczanie i pochłanianie światła:

+ρ+=1

0x01 graphic

- współczynnik pochłaniania

ρ - współczynnik odbicia

 - współczynnik przepuszczania

Odbicie:

Zmiana kierunku promieniowania przez powierzchnię, bez zmiany jego częstotliwości.

Żarówki:

Parametry charakteryzujące żarówki są następujące:

-moc 15 - 1000 W

-znamionowa trwałość wynosząca 1000h,

-możliwość pracy w dowolnych pozycjach

-luminancja żarnika 1,9 - 11,4 Mcd/m2

-barwa światła 2600 - 3200 K

-współczynnik tętnienia 0.3 - 0.1 (najlepiej byłoby gdyby było „0”)

-niska skuteczność świetlna 6 - 15,8 lm/W

-duża wrażliwość na zmiany napięcia zasilającego,

-natychmiastowe osiąganie strumienia świetlnego po

zaświeceniu,

-niezależność strumienia świetlnego od temperatury

Żarówki halogenowe:

-Domieszka halogenków (Jod, brom lub związki bromu)

-Szkło kwarcowe domieszkowane (ogranicza UV)

Właściwości:

-Temperatura barwowa - 2700 - 3400K

-Średni czas życia - 2000 - 5000h

-Skuteczność świetlna 18-33 lm/W

-Doskonała barwa światła

-Doskonały współczynnik oddawania barw

-Stała barwa

Lampy fluorescencyjne:

-Lampa fluorescencyjna jest lampą wyładowczą, w której ciśnienie par wynosi około 0,8 Pa, a ciśnienie gazu buforowego którym jest argon, krypton 2.5 hPa.

-Promieniowane przez pary rtęci długości fal to 185 i 253,7nm - w zasadzie niewidoczne

Luminofor zmienia promieniowanie niewidzialne na widzialne

Budowa świetlówki:

-rura szklana pokryta od wewnątrz luminoforem,

-trzonek,

-jedno lub dwukołowy żarnik,

-niektóre świetlówki mogą posiadać wstęgę zapalającą. (srebrny pasek pozwalająca zainicjować wyładowanie w trudnych warunkach np. w wilgotnym pomieszczeniu)

Parametry:

-Skuteczność świetlna (4X mniejsze zużycie energii w porównaniu z żarówkami)

-Luminancja: 4 - 42 kcd/m2

-Współczynnik oddawania barw 0.5 - 0.98

-Moc: 4, 6, 8, 10, 13, 15, 18, 20, 36, 40, 38, 58, 65 [W]

-Długość - 590, 1200, 1500 [mm] i inne

-Średnica - 7, 16, 26, 38 [mm]

-Trwałość-> 10000 h

-Współczynnik tętnienia 0.32 - 0.68­ - niekorzystny

lampy rtęciowe:

-Skuteczność świetlna 50 - 60 lm/W

-Temperatura barwowa 2700 - 4200 K- zależ od składu luminoforu

-Luminancja obszaru świecącego 100 - 300 kcd/m2

-Współczynnik tętnienia 0.78 - 0.84

-Trwałość 20 000 h

-Praca w dowolnej pozycji

-Niewielki wpływ temperatury otoczenia

Układ zasilania: dławik pełni rolę ogranicznika prądu; moc dławika musi byś porównywalna do mocy światła; kondensator poprawia cos oraz filtruje zakłócenia

Lampa rtęciowo - żarowa: nie wymaga dławika (specjalnego układu zasilającego); wypełniona gazem neutralnym; czas zapłonu krótszy niż czas zapłonu rtęciowej; ponowny zapłon po ostygnięciu

Parametry lampy rtęciowo - żarowej:

-Moc 100 - 500 W

-Skuteczność świetlna 30 lm/W

-Trwałość 12 000 h

-Wskaźnik oddawania barw 0.6 - 0.7

-Temperatura barwowa 3600 -4100 K

Lampy metalohalogenkowe:

Zmodyfikowana budowa lampy rtęciowej

-Jarznik wypełniony jest parami rtęci z dodatkiem Halogenków (jod, lit, ind, sód)

-Emisja promieniowania przypada w obszarze widzialnym

-Jarznik: szklany ceramiczny

-Jedno lub dwustronnie zasilane

-Sprawność 67- 120 lm/W

-Trwałość 3000 - 20 000 h

-Temperatura barwowa 2700 - 6100 K

-Bardzo dobre właściwości oddawania barw > 0.9

-Luminancja jarznika 18 - 83 Mcd/m2

0x01 graphic

Lampy sodowe wysokoprężne - parametry:

-Moc 50 - 1000 W

-Sprawność do 130 lm/W

-Trwałość 30000 h

-Żółtopomarańczowa barwa

-Słaby współczynnik oddawania barw

-Luminancja jarznika 21- 60 Mcd/m2

-Współczynnik tętnienia 0.74

Lampy sodowe niskoprężne (mniejsze ciśnienie gazu w jarzniku):

-Światło monochromatyczne o barwie pomarańczowo-żółtej

-Doskonale uwidacznia kontury

-Przenika przez mgłę

Lampy sodowe niskoprężne -parametry:

-Moc 18 - 180 W

-Sprawność do 100 - 200 lm/W

-Trwałość do 33000 h

-Żółtopomarańczowa barwa 590 nm

-Słaby współczynnik oddawania barw

-luminancja jarznika 40 - 100 kcd/m2

-Czas zapłonu 7-15 minut

-Pracuje w ściśle określonym położeniu: poziomo 5o odchyłu

Lampy sodowe niskoprężne - schemat:

0x01 graphic

Przetwarzają ultrafiolet na światło widzialne w "luminoforze". Zasada działania - wyładowanie w parach rtęci o niskim ciśnieniu.

Rura - szkło sodowo-wapniowe.

Luminofor - od jego składu zależy temp., barwa źródła światła.

Wierność oddawania barw - Ra (60 - 95)

W świetlówce jednak strumień świetlny nie jest stały, zależy od luminoforu. Czas świecenia sięga 8 tys. godzin. Zależy jednak silnie od środowiska pracy. Najlepsze warunki pracy przy pojedynczym załączeniu na stałe, niezmiennych warunkach zasilania, i na otwartym terenie. Zmiana strumienia świetlnego w czasie.

L.ampy ksenonowe

- o krótkim łuku b.duża lumi­nancja, gęstość gazu na drodze łuku stała, o długim łuku (cm) gęstość gazu w bańce stała w funkcji temp. Musi mieć układ zapło­nowy, zapłon zaraz po załączeniu 80%fi. Prąd ogra­niczony małym dławikiem, bańka ze szkła kwarcowego, moc kilkasetW-kV skuteczność 3-5 tyś h

zastosowania:

-studia filmowe

-lotniska

-ważne obiekty

oprawa lamp ksenonowych d.mocy mają płaszcz wodny do chłodzenia

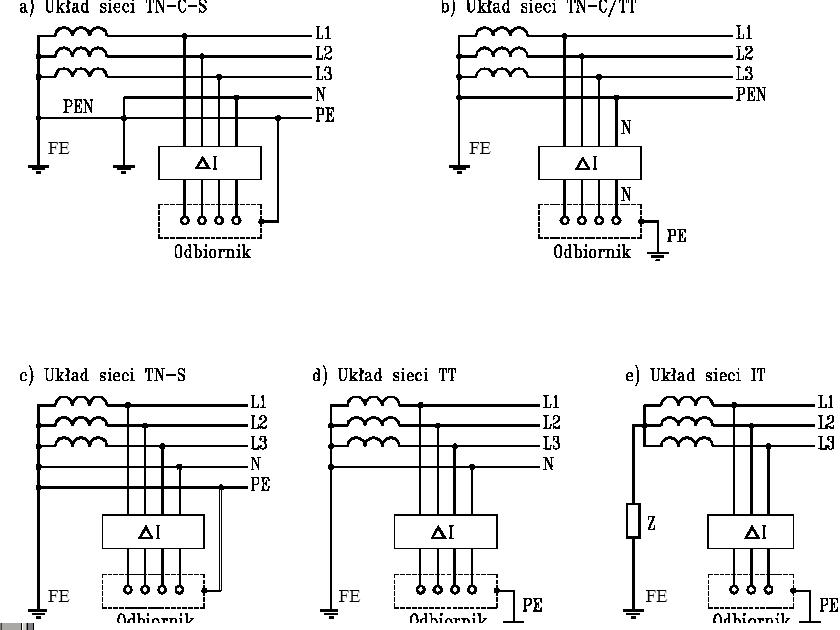

Rodzaje wył.instal.-wył.nadprądowe(wył.nie dające załączyc się na zwarcie);-wył.silnikowe(jeżeli do symbolu doda się S250 to będzie z wyzwalaczami termiczn.i elekromagn.);-wył.zwarciowe;-wył.ograniczajace;-wył.różnicowo-prądowe(sam nie może służyć jako zabezpieczenie od przeciążen,wykrywa przerwę izolacji w cewce pojawi się siła elektromotor.i przerywa obwód,zabezpiecza przed porażeniem);-wył.schodowe(czas zadziałania od 0,5s do 10min,prod.w systemie modułowym);-wył.zmierzchowe(włącza obwód przy zachodzie,lampy żarowe,fluoroscencyjne);

Kabel elektroenergetyczny -składa się z jednej lub większej ilości żył izolowanych, zaopatrzonych w szczelna powłokę zewnętrzną chroniącą izolację żył przed wilgocią wpływami chemicznymi dowolnymi oddziaływaniami środowiska

0x01 graphic
