FUNDAMENT GŁĘBOKI PALE

1. Opis warunków gruntowo-wodnych oraz zestawienie parametrów geotechnicznych podłoża.

W osi fundamentu od powierzchni terenu do głębokości 7,70 m występuje warstwa iłu z grupy genetycznej D o I_L=0,85. Następną warstwą od głębokości 7,70 m jest pospółka o I_D=0,85. Spągu warstwy oraz swobodnego zwierciadła wody gruntowej nie stwierdzono.

2. Wybór technologii robót z uzasadnieniem.

Do wykonania robót wybrano pale wbijane Franki. Ze względu na dużą odległość do dostawcy pali prefabrykowanych wykonanie fundamentu na miejscu jest korzystniejsze. Zaletami tego rodzaju pali są:

- duża szybkość wykonania

- bardzo duża nośność w gruncie

- bardzo małe osiadania poszczególnych pali

- łatwość dostosowania długości pala do potrzebnej głębokości

3. Obliczenie udźwigu i strefy aktywnej pojedynczego pala wraz z graficzną interpretacją współczynników q^(r) i t^(r) wg PN-83/B-02482.

Dane:

L = 9,2 m

d = 0,4 m

Sp = 1,3

Ss = 1,1

Pole podstawy:

Obwód pola:

Wysokość zastępcza h_z:

Opór podstawy pala:

q₁ = 3174,54 kPa

Opór pobocznicy pala:

t_A =
= 117,53 [kPa]

Obliczeniowa nośność pala:

Strefa aktywna pala:

R - zasięg strefy naprężeń

4. Określenie potrzebnej ilości pali i sposobu ich rozmieszczenia.

A

Potrzebna ilość pali:

Przyjęto n=10.

Rozmieszczenie pali:

Przyjęto r = 1,6 m.

Przyjęto h=1 m.

Przyjęto s=0,4 m.

Można zastosować równomierny rozstaw pali, a wszystkie wymiary przyjąć tak jak we wcześniejszych obliczeniach.

Sprawdzenie II stanu granicznego:

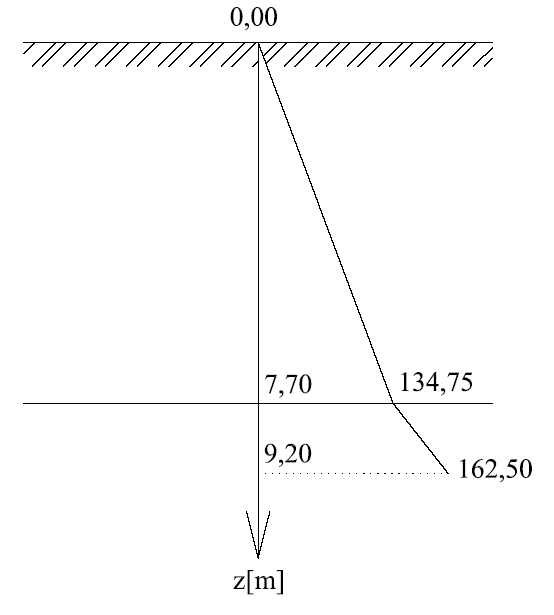

Wykres napręż pierwotnych:

I

Po

Wykres naprężeń dodatkowych:

przyjęto 3,00

z [m]	z/B [-]	[-]	[kPa]	[kPa]	[kPa]
0,00 1,15 2,30 4,60 5,75 5,98 6,21 6,44 6,56	0,00 0,50 1,00 2,00 2,50 2,60 2,70 2,80 2,85	1,00 0,81 0,53 0,25 0,18 0,17 0,17 0,16 0,16	533,42 432,07 282,71 133,36 96,02 90,68 90,68 85,35 85,35	162,50 183,78 205,05 247,60 268,88 272,63 276,89 281,64 283,86	48,75 55,13 61,51 74,28 80,66 81,79 83,07 84,49 85,16

Dno bryły ściśliwej: z_max=6,56, przyjęto z=6,50 m.

Minimalna wysokość warstwy obliczeniowej h_min = B/2 = 2,26/2 = 1,13 m.

Przyjęto h = 1,625 m.

l.p	Rodzaj gruntu	Moduł	h	z	L/B = 3		q=533,42	s
							M0			z/B
-	-	[kPa]	[cm]	[m]	-	-	[kPa]	[cm]
1	0,00 Po ID=0,85 6,50	230 000	162,5	0,81	0,36	0,93	496,08	0,35
2					162,5	2,44	1,08	0,48	256,04	0,18
3					162,5	4,06	1,80	0,27	144,02	0,10
4					162,5	5,69	2,52	0,18	96,02	0,07
Razem:	0,70

Sprawdzenie warunku:

0,70
5 cm

Warunek jest spełniony. Fundament został zaprojektowany zgodnie z II stanem granicznym.

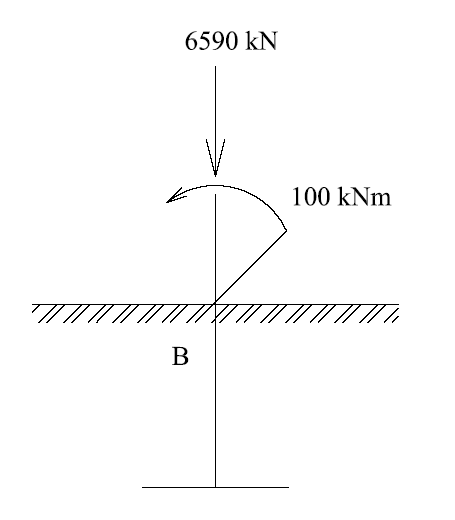

B

Potrzebna ilość pali:

Przyjęto n=10.

Rozmieszczenie pali:

Przyjęto r = 1,6 m.

Przyjęto h=1 m.

Przyjęto s=0,4 m.

Można zastosować równomierny rozstaw pali, a wszystkie wymiary przyjąć tak jak we wcześniejszych obliczeniach.

Sprawdzenie II stanu granicznego:

Wykres napręż pierwotnych:

I

Po

Wykres naprężeń dodatkowych:

przyjęto 3,00

z [m]	z/B [-]	[-]	[kPa]	[kPa]	[kPa]
0,00 1,15 2,30 4,60 5,75 5,98 6,21	0,00 0,50 1,00 2,00 2,50 2,60 2,70	1,00 0,81 0,53 0,25 0,18 0,18 0,17	458,84 371,66 243,19 114,71 82,59 82,59 78,00	162,50 183,78 205,05 247,60 268,88 272,63 276,89	48,75 55,13 61,51 74,28 80,66 81,79 83,07

Dno bryły ściśliwej: z_max=5,98 przyjęto z=6,00 m.

Minimalna wysokość warstwy obliczeniowej h_min = B/2 = 2,26/2 = 1,13 m.

Przyjęto h = 2 m.

l.p	Rodzaj gruntu	Moduł	h	z	L/B = 3		q=458,84	s
							M0			z/B
-	-	[kPa]	[cm]	[m]	-	-	[kPa]	[cm]
1	0,00 Po ID=0,85 6,50	230 000	200	1,00	0,33	0,93	426,72	0,37
2					200	3,00	1,00	0,52	238,59	0,21
3					200	5,00	1,67	0,30	137,65	0,12
Razem:	0,70

Sprawdzenie warunku:

0,70
5 cm

Warunek jest spełniony. Fundament został zaprojektowany zgodnie z II stanem granicznym.

5. Opis technologii robót fundamentowych:

Etapy wykonawstwa:

- wbijanie rury stalowej z korkiem z suchego betonu za pomocą bijaka wolno-spadowego,

- zablokowanie rury stalowej i wybicie korka z podstawy pala,

- wprowadzenie zbrojenia do wnętrza rury,

- cykliczne wypełnianie rury betonem, podciąganie rury wyciągarką i ubijanie betonu bijakiem.
