„PIASKOP” S.C.

Jest to kopalnia kruszywa naturalnego jakim jest piasek naturalny o uziarnieniu 0 - 2,0mm. Kopalnia zajmuje powierzchnię około 60ha gruntów klas V i VI, a więc są to nieużytki. Na dzień dzisiejszy eksploatacja jest prowadzona na trzech wyrobiskach o łącznej powierzchni około 19ha.

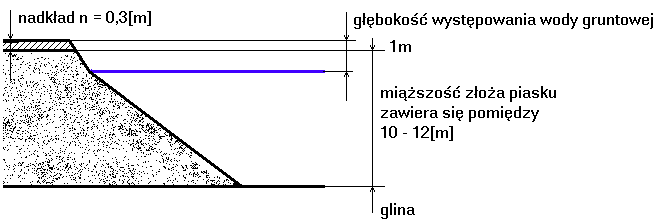

Możemy powiedzieć że złoże jest wprost idealne, ze względu na to że miąższość nadkładu wynosi zaledwie 25 - 30cm.

Humus (0,3[m]) zbierany jest spycharką marki HANOMAG o mocy 125KM wyposażaną w gąsienice błotniaki o szerokości 800[mm]. Pozwala to poruszać się nią poniżej poziomu zwierciadła wody, oraz jeździć po terenia osadnika do którego doprowadzana jest pulpa z refulera.

Po zebraniu humusu eksploatacja odbywa się koparkami podsiębiernymi hydraulicznymi do głębokości 2[m] od powierzchni terenu. Jest ona prowadzona maszynami marki WARYŃSKI typ K 606 o pojemności łyżki 0,8[m³]. Głębokość kopania tymi koparkami jest ograniczona przez niezbyt stabilny, obsuwający się grunt.

Zaistniała więc potrzeba wprowadzenia koparek linowych chwytakowych TYP KM 602A. Jednak głębokość wydobycia tych koparek jest także ograniczona z tego samego powodu co powyżej i wynosi do 4[m].

Złoże w Chrząstawie ma miąższość do 12[m], a przy pomocy w/w koparek można je było eksploatować zaledwie do głębokości 4[m].

Rozwiązano ten problem kupując specjalną maszynę „refuler” firmy DOPKE TYP SZD.

Jest to pompa ssąco tłocząca umieszczona na barce. schem. na następnej stronie:

Refuler posiada silnik dieslowski marki DEUTZ typ F12L714 o mocy 200KM, ma on pojemność 14litrów. Posiada 12 cylindrów ułożonych względem siebie w kształcie litery V. Jest to silnik wolnoobrotowy( 1500obr/min), chłodzony powietrzem.

Silnik zespolony jest z pompą ssąco tłoczącą oraz prądnicą.

Do pompa ssąco - tłoczącej z jednej strony przymocowana jest rura ssąca 250[mm] o długości 11[m], a z drugiej rura tłocząca 200[mm] o długości do 300[m]. Rura ssąca wykonana jest ze stali. Jako rurę tłoczącą zastosowano rurę PCV ze względu na to że ziarna piasku odbijają się od jej ścianek i nie zużywa się tak szybko jak rura stalowa. Inną zaletą tej rury jest to że jest elastyczna i podczas wiatru kiedy są fale nie złamie się.

Wydajność refulera w przypadku tego gruntu wynosi 500t/zmianę (zmiana 8h). Musimy jednak wziąć pod uwagę to że oprócz piasku tłoczona jest także woda. Zawartość piasku w pulpie wynosi do 20[%].

Refuler mógłby być stosowany już od głębokości 2,5[m], jednak ze względu na wysoki koszt eksploatacji tą maszyną kopie się do maksymalnej możliwej głębokości koparkami linowymi chwytakowymi. Na koszt wydobycia refulerem wpływa głównie zużycie paliwa które waha się pomiędzy 60, a 70 litrów na godzinę. Dla porównania koparka Waryński K 606 pali poniżej 20 l/h.

Ogromną zaletą tego urządzenia jest to że piasek który otrzymujemy jest przeprowadzony przez sita i zbiornik sedymentacyjny dzięki czemu otrzymujemy piasek niemal całkowicie czysty od wszelkich zanieczyszczeń.

Zbiornik sedymentacyjny musi być dobrany wymiarowo konkretnie dla danego refulera i kopaliny, ponieważ jeśli będzie za mały to część kopaliny będzie wracała z powrotem do wyrobiska, a jeśli za duży to kopalina będzie zanieczyszczona.

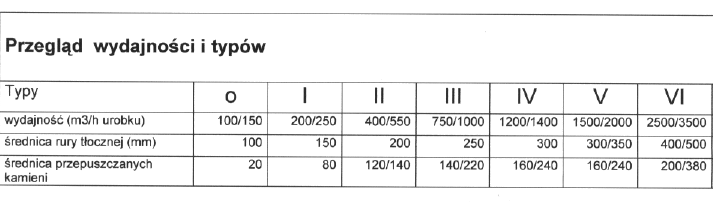

Rodzaje refulerów:

1. prosty

2. typu JET

3. z kołem tnącym

4. z łańcuchem

---
