Uniwersytet Technologiczno - Przyrodniczy
Im. J. i J. Śniadeckich
w Bydgoszczy
Laboratorium
Podstaw Elektroniki i Energoelektroniki
Ćwiczenie nr 3
Praca falownikowa prostownika sterowanego
Grupa II
Piotr Zając
Ocena:...................................................
Data przyjęcia sprawozdania ....................
1. Cel ćwiczenia.
Zapoznanie się z układami prostowników sterowanych trójpulsowych sterowanych kątem załączenia tyrystorów oraz pokazanie pracy falownikowej prostownika sterowanego.
2.Schemat badanego prostownika:
Widok układu pomiarowego
*zasilacz stabilizowany
*R0, L0 - rezystancja i indukcja obciążenia
*woltomierze cyfrowe
-napięcie na wyjściu prostownika
-napięcie na zasilaczu
*miliamperomierz ME typ LM-3
Prostownik trójpulsowy sterowany:
R - rezystor 0,1Ω;
Robc - rezystor
Robc - rezystor
A - mili amperomierz;
V - woltomierz cyfrowy;
Lobc - cewka ;
T1, T2, T3 - tyrstory;
B - bezpieczniki
Tabela pomiarowa
Lp. |
Czas trwania |
[o] |
Uzas |
UD |
ID |
z [o] |
[rad] |
[o] |
|
w ms |
|
[V] |
[V] |
[mA] |
|
|
|
1. |
1,2 |
16,36 |
15,05 |
11,98 |
982 |
46,36 |
2,33 |
133,64 |
2. |
1,7 |
23,18 |
15,05 |
11,00 |
940 |
53,18 |
2,21 |
126,82 |
3. |
2,1 |
28,64 |
15,05 |
9,95 |
900 |
58,64 |
2,12 |
121,36 |
4. |
2,4 |
32,73 |
15,05 |
9,00 |
870 |
62,73 |
2,05 |
117,27 |
5. |
2,6 |
35,45 |
15,05 |
8,00 |
830 |
65,45 |
2,00 |
114,55 |
6. |
3,2 |
43,64 |
15,05 |
6,09 |
760 |
73,64 |
1,86 |
106,36 |
7. |
3,4 |
46,36 |
15,05 |
5,00 |
724 |
76,36 |
1,81 |
103,64 |
8. |
3,6 |
49,09 |
15,05 |
3,90 |
700 |
79,09 |
1,76 |
100,91 |
9. |
4,0 |
54,55 |
15,05 |
2,00 |
620 |
84,55 |
1,67 |
95,45 |
10. |
4,2 |
57,27 |
15,05 |
0,95 |
584 |
87,27 |
1,62 |
92,73 |
11. |
4,5 |
61,36 |
15,05 |
0,05 |
558 |
91,36 |
1,55 |
88,64 |
12. |
4,8 |
65,45 |
15,05 |
-1,07 |
522 |
95,45 |
1,48 |
84,55 |
13. |
5,0 |
68,18 |
15,05 |
-2,45 |
471 |
98,18 |
1,43 |
81,82 |
14. |
5,4 |
73,64 |
15,05 |
-4,08 |
410 |
103,64 |
1,33 |
76,36 |
15. |
5,7 |
77,73 |
15,05 |
-5,52 |
356 |
107,73 |
1,26 |
72,27 |
16. |
6,0 |
81,82 |
15,05 |
-7,05 |
300 |
111,82 |
1,19 |
68,18 |
17. |
6,3 |
85,91 |
15,05 |
-8,00 |
266 |
115,91 |
1,12 |
64,09 |
18. |
6,6 |
90,00 |
15,05 |
-9,02 |
228 |
120,00 |
1,05 |
60,00 |
19. |
7,0 |
95,45 |
15,05 |
-10,00 |
188 |
125,45 |
0,95 |
54,55 |
20. |
7,3 |
99,55 |
15,05 |
-11,00 |
151 |
129,55 |
0,88 |
50,45 |
21. |
7,5 |
102,27 |
15,05 |
-12,14 |
104 |
132,27 |
0,83 |
47,73 |

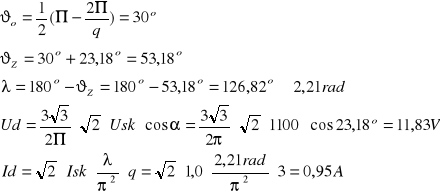

Dla t = 1,7ms
13,2ms-180o
1,7ms - α ⇒ α=23,18 o
ϑz = ϑo + α
Wykresy funkcji: Ud=f(α) ; Id=f(α)
Id=f(α)
Ud=f(α)

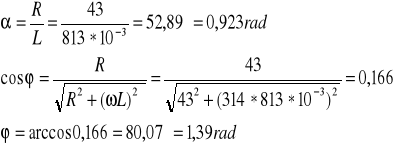

Wyznaczenie teoretyczne i(t) dla parametrów obwodu:
R = 43 , L = 813mH ,
= 30o = 0,52 rad , t = 1,2ms , Uo = 11,98 V , Io=982 mA
.
zał.:
dla t = 1,2ms
Wyznaczenie teoretyczne u(t) dla parametrów obwodu:
R = 43 , L = 813mH ,
= 30o = 0,52 rad , t = 1,2ms , Uo = 11,98 V , Io=982 mA
0,168V
Oscylogramy:
*pozycja 3 tabela pomiarowa
*pozycja 11 tabela pomiarowa
*pozycja 14 tabela pomiarowa
Wnioski.
W powyższym ćwiczeniu badaliśmy pracę falownikową prostownika sterowanego. Ćwiczenie polegało na zmienianiu wypełnienia i odczytywaniu napięcia UD oraz prądu ID. Podczas przeprowadzania badań można było zauważyć, że przy pewnym kącie wypełnienia wynoszącym 610, prostownik przechodził w pracę falownikową.
