APARATURA

CHEMCZNA

NORMA BRANŻOWA

0x08 graphic
BN - 72

2200 - 01

Symbole graficzne

aparatów, maszyn i urządzeń

przemysłu chemicznego.

Grupa katalogowa 0447

  1. PODSTAWOWE ELEMENTY APARATURY I ARMATURY.

  2. Punkt

    Nazwa

    Symbol graficzny

    Punkt

    Nazwa

    Symbol graficzny

    2.1

    Naczynie otwarte

    0x01 graphic

    2.14

    Korek:

    a) jednodrogowy

    b) trójdrogowy

    a)

    0x01 graphic

    b)

    0x01 graphic

    2.2

    Naczynie bezciśnieiowe zamknięte

    0x01 graphic

    2.15

    Zawór zwrotny

    0x01 graphic

    2.3

    Naczynie ciśnieniowe

    0x01 graphic

    2.16

    Zawór redukcyjny

    0x01 graphic

    2.4

    Naczynie próżniowe

    0x01 graphic

    2.17

    Klapa dławiąca

    0x01 graphic

    2.5

    Wypełnienie

    0x01 graphic

    2.18

    Klapa zwrotna

    0x01 graphic

    2.6

    Mieszadło - ogólnie

    0x01 graphic

    2.19

    Zawór bezpieczeństwa - ogólnie

    0x01 graphic

    2.7

    Latarka obserwacyjna na rurociągu

    0x01 graphic

    2.20

    Odwadniacz (garnek kondensacyjny)

    0x01 graphic

    2.8

    Element grzejny lub chłodzący

    0x01 graphic

    2.21

    Cieczowskaz

    0x01 graphic

    2.9

    Dysza rozpylająca

    0x01 graphic

    2.22

    Pływakowy wskaźnik poziomu

    0x01 graphic

    2.10

    Urządzenie zraszające

    0x01 graphic

    2.23

    Lejek

    0x01 graphic

    2.11

    Bełkotka

    0x01 graphic

    2.24

    Kurek probierczy

    0x01 graphic

    2.12

    Zawór - ogólnie

    0x01 graphic

    2.25

    Syfon, zamknięcie cieczowe

    0x01 graphic

    2.13

    Zasuwa

    0x01 graphic

    2.26

    Kominek

    0x01 graphic

    1. Urządzenia do magazynowania ciał stałych, cieczy i gazów

    2. Punkt

      Nazwa

      Symbol graficzny

      Punkt

      Nazwa

      Symbol graficzny

      3.1

      Zbiornik otwarty:

      1. pionowy

      2. poziomy

      a) b) 0x01 graphic
      0x01 graphic

      3.6

      Beczka

      0x01 graphic

      3.2

      Zbiornik zamknięty bezciśnieniowy

      1. pionowy

      2. poziomy

      a) b)

      0x01 graphic

      3.7

      Zasobnik:

      1. jednowysypowy

      2. wielowysypowy

      a) b)

      0x01 graphic

      3.3

      Zbiornik ciśnieniowy

      1. pionowy

      2. poziomy

      a) b)

      0x01 graphic

      3.8

      Zbiornik gazu

      0x01 graphic

      3.4

      Zbiornik kulisty

      0x01 graphic

      3.9

      Skład materiałów sypkich:

      1. odkryty

      2. pod dachem

      a) b)

      0x01 graphic

      3.5

      Butla stalowa

      0x01 graphic

      1. urządzenia do transportu ciał stałych cieczy i gazów.

      2. Punkt

        Nazwa

        Symbol graficzny

        Punkt

        Nazwa

        Symbol graficzny

        4.1

        Pompa - ogólnie

        0x01 graphic

        4.9

        Przenośnik ślimakowy

        0x01 graphic

        4.2

        Wentylator

        0x01 graphic

        4.10

        Przenośnik kubełkowy

        0x01 graphic

        4.3

        Dmuchawa

        0x01 graphic

        4.11

        Przenośnik wózkowy

        0x01 graphic

        4.4

        Sprężarka:

        1. tłokowa

        2. wirnikowa

        a) b)

        0x01 graphic

        4.12

        Przenośnik czerpakowy

        0x01 graphic

        4.5

        Smoczek (injektor, ejektor)

        0x01 graphic

        4.13

        Przenośnik kubełkowy

        0x01 graphic

        4.6

        Przetłoczka

        0x01 graphic

        4.14

        Wywrotka

        0x01 graphic

        4.7

        Cysterna kolejowa lub samochodowa

        0x01 graphic

        4.15

        Wózek

        0x01 graphic

        4.8

        Przenośnik taśmowy

        0x01 graphic

        1. urządzenia do rozdrabniania i segregowania ciał stałych.

        2. Punkt

          Nazwa

          Symbol graficzny

          Punkt

          Nazwa

          Symbol graficzny

          5.1

          Młyn - ogólnie

          0x01 graphic

          5.6

          Dezyntegrator (młyn palcowy)

          0x01 graphic

          5.2

          Młyn kulowy

          0x01 graphic

          5.7

          Dyzmembrator

          0x01 graphic

          5.3

          Kruszarka walcowa

          0x01 graphic

          5.8

          Sito obrotowe

          0x01 graphic

          5.4

          Kruszarka szczękowa

          0x01 graphic

          5.9

          Sito ptrząsalne

          0x01 graphic

          5.5

          Gniotownik obiegowy)

          0x01 graphic

          5.10

          Separator (wialnia)

          0x01 graphic

          1. urządzenia do dozowania.

          2. Punkt

            Nazwa

            Symbol graficzny

            Punkt

            Nazwa

            Symbol graficzny

            6.1

            Miernik cieczy objętościowy

            0x01 graphic

            6.4

            Dozownik łopatkowy

            0x01 graphic

            6.2

            Miernik wagowy

            0x01 graphic

            6.5

            Dozownik tarczowy

            0x01 graphic

            6.3

            Dozownik materiałów sypkich ślimakowy - ogólnie

            0x01 graphic

            1. urządzenia do mieszania ciał stałych, ciecz oraz ciał stałych z cieczami.

            2. Punkt

              Nazwa

              Symbol graficzny

              Punkt

              Nazwa

              Symbol graficzny

              7.1

              Mieszalnik - ogólnie

              0x01 graphic

              7.6

              Mieszalnik z mieszadłem poziomym (łopatkowym)

              0x01 graphic

              7.2

              Mieszalnik z mieszadłem pionowym (bezciśnieniowy)

              0x01 graphic

              7.7

              Mieszalnik z mieszadłem ślimakowym - wstęgowym

              0x01 graphic

              7.3

              Mieszalnik ciśnieniowy z ogrzewaniem lub chłodzeniem zewnętrznym

              0x01 graphic

              7.8

              Ugniatarka

              0x01 graphic

              7.4

              Mieszalnik ciśnieniowy z ogrzewaniem lub chłodzeniem wewnętrznym

              0x01 graphic

              7.9

              Mieszalnik bębnowy - ogólnie

              0x01 graphic

              7.5

              Mieszalnik z bełkotką

              0x01 graphic

              7.10

              Mieszalnik fluidyzacyjny

              0x01 graphic

              1. urządzenia do oddzielania ciał stałych i cieczy od gazów.

              2. Punkt

                Nazwa

                Symbol graficzny

                Punkt

                Nazwa

                Symbol graficzny

                8.1

                Separator - ogólnie

                0x01 graphic

                8.4

                Filtr gazowy- ogólnie

                0x01 graphic

                8.2

                Oddzielacz kropel

                0x01 graphic

                8.5

                Filtr workowy

                0x01 graphic

                8.3

                Cyklon, hydrocyklon

                0x01 graphic

                8.6

                Ugniatarka

                0x01 graphic

                1. urządzenia do oddzielania ciał stałych od cieczy i cieczy od cieczy.

                2. Punkt

                  Nazwa

                  Symbol graficzny

                  Punkt

                  Nazwa

                  Symbol graficzny

                  9.1

                  Osadnik, odstojnik

                  0x01 graphic

                  9.6

                  Filtr obrotowy

                  0x01 graphic

                  9.2

                  Odstojnik typu Dorra

                  0x01 graphic

                  9.7

                  Prasa filtracyjna

                  0x01 graphic

                  9.3

                  Klasyfikator - ogólnie

                  0x01 graphic

                  9.8

                  Wirówka filtracyjna - ogólnie:

                  1. pionowa

                  2. pozioma

                  a) b)

                  0x01 graphic

                  9.4

                  Filtr ciśnieniowy

                  0x01 graphic

                  9.9

                  Wirówka osadzająca - ogólnie:

                  1. pionowa

                  2. pozioma

                  0x01 graphic

                  9.5

                  Filtr próżniowy - nucza

                  0x01 graphic

                  9.10

                  Rozdzielacz cieczowy

                  0x01 graphic

                  1. urządzenia do wymiany ciepła.

                  2. Punkt

                    Nazwa

                    Symbol graficzny

                    Punkt

                    Nazwa

                    Symbol graficzny

                    10.1

                    Wymiennik ciepła - ogólnie

                    0x01 graphic

                    10.6

                    Chłodnica ociekowa

                    0x01 graphic

                    10.2

                    Wymiennik ciepła płaszczowo-rurowy - ogólnie

                    0x01 graphic

                    10.7

                    Chłodnica powietrzna

                    0x01 graphic

                    10.3

                    Wymiennik ciepła typu „rura w rurze”

                    0x01 graphic

                    10.8

                    Chłodnica kominowa

                    0x01 graphic

                    10.4

                    Wymiennik ciepła wężownicowy

                    0x01 graphic

                    10.9

                    Wyparka - ogólnie

                    0x01 graphic

                    10.5

                    Wymiennik ciepła płytowy

                    0x01 graphic

                    1. urządzenia do suszenia.

                    2. Punkt

                      Nazwa

                      Symbol graficzny

                      Punkt

                      Nazwa

                      Symbol graficzny

                      11.1

                      Suszarka - ogólnie

                      0x01 graphic

                      11.6

                      Suszarka wirnikowa

                      0x01 graphic

                      11.2

                      Suszarka komorowa:

                      1. bezciśnieniowa

                      2. próżniowa

                      a) b)

                      0x01 graphic

                      11.7

                      Suszarka rozpyłowa

                      0x01 graphic

                      11.3

                      Suszarka taśmowa

                      0x01 graphic

                      11.8

                      Suszarka fuidyzacyjna

                      0x01 graphic

                      11.4

                      Suszarka walcowa:

                      1. bezciśnieniowa

                      2. próżniowa

                      a) b)

                      0x01 graphic

                      11.9

                      Suszarka półkowo-tarczowa

                      0x01 graphic

                      11.5

                      Suszarka bębnowa

                      0x01 graphic

                      1. urządzenia do absorpcji, rektyfikacji i ekstrakcji.

                      2. Punkt

                        Nazwa

                        Symbol graficzny

                        Punkt

                        Nazwa

                        Symbol graficzny

                        12.1

                        Kolumna bez wypełnienia:

                        1. bezciśnieniowa

                        2. ciśnieniowa

                        a) b)

                        0x01 graphic

                        12.4

                        Kolumna wirnikowa

                        0x01 graphic

                        12.2

                        Kolumna z wypełnieniem:

                        1. bezciśnieniowa

                        2. ciśnieniowa

                        a) b)

                        0x01 graphic

                        12.5

                        Kolumna z przegrodami

                        0x01 graphic

                        12.3

                        Kolumna półkowa:

                        1. bezciśnieniowa

                        2. ciśnieniowa

                        a) b)

                        0x01 graphic

                        12.6

                        Kolumna pulsacyjna

                        0x01 graphic

                        1. urządzenia do krystalizacji.

                        2. Punkt

                          Nazwa

                          Symbol graficzny

                          Punkt

                          Nazwa

                          Symbol graficzny

                          13.1

                          Krystalizator bębnowy

                          0x01 graphic

                          13.3

                          Krystalizator skrobakowy

                          0x01 graphic

                          13.2

                          Krystalizator ślimakowy

                          0x01 graphic

                          .

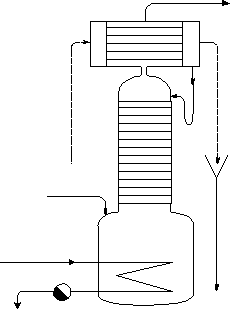

                          1. Urządzenia złożone z elementów podstawowych

                          Nie podane w normie symbole urządzeń złożonych tworzy się przez odpowiednie zestawienie symboli elementów podstawowych aparatury i armatury.

                          Przykład:

                          a) elementy podstawowe b) symbol urządzenia złożonego

                          0x01 graphic

                          0x01 graphic

                          0x01 graphic

                          0x01 graphic

                          0x01 graphic

                          0x01 graphic

                          0x01 graphic
                          0x01 graphic

                          1. urządzenia o specyficznym kształcie.

                          Jeżeli w czasie opracowywania schematu są już określone specjalne wymagania odnośnie kształtu urządzenia, to należy uwzględnić je rysując dany symbol w sposób ilustrujący te wymagania.

                          Przykład:

                          Mieszalnik ciśnieniowy (autoklaw) z dnem półkolistym i mieszadłem ramowym.

                          0x01 graphic

                          1. urządzenia rzadko stosowane.

                          Na oznaczenie aparatów, maszyn lub urządzeń rzadko stosowanych lub nie mających odpowiednika w wykazie symboli graficznych objętych niniejszą normą należy rysować prostokąt, a w jego pole wpisać nazwę lub numer pozycji według tablicy objaśniającej schemat technologiczny.

                          Przykład:

                          0x01 graphic

                          Literatura:

                          1. Norma Branżowa BN-72/2200-01

                          2. www.ch.pw.edu.pl/~kazek
