AKADEMIA TECHNICZNO - ROLNICZA

W BYDGOSZCZY

WYDZIAŁ TELEKOMUNIKACJI I ELEKTROTECHNIKI

Laboratorium elektroniki.

Sprawozdanie z ćwiczenia nr 10.

Temat: Ogranicznik amplitudy.

Grupa a

Data wykonania ćwiczenia :

Data oddania sprawozdania

1. Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z układami przerywacza tranzystorowego oraz różnymi rodzajami ich pracy.

2. Schemat pomiarowy.

0x01 graphic

3. Wykaz przyrządów:

V1 - woltomierz ME

V2 - woltomierz ME

A1 - amperomierz ME

A2 - amperomierz ME

Ro - rezystor regulowany Ro=127,5Ω

Lo - dławik o indukcyjności Lo=

4. Schemat przerywacza.

0x01 graphic

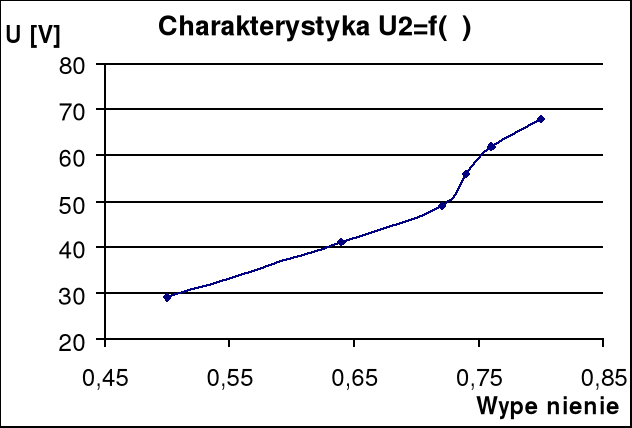

5. Wyznaczenie charakterystyki U2 = f(γ).

5.1. Tabela pomiarów i obliczeń.

U1

ϒ

I1

U2

I2

P1

P2

η

V

-

A

V

mA

W

W

%

16.0

0.50

0,5

29

232

8

6,73

84,1

0.64

1,0

41

325

16

13,3

83,1

0.72

1,5

49

385

24

18,9

78,8

0.74

2,0

56

445

32

24,9

77,8

0.76

2,5

62

490

40

30,4

76,0

0.80

3,0

68

535

48

36,4

75,8

5.2. Przykładowe obliczenia.

P1= U1 * I1=16,0*0,5= 8W

P2= U­2 * I2=29 *0,232= 6,73W

0x01 graphic

0x01 graphic

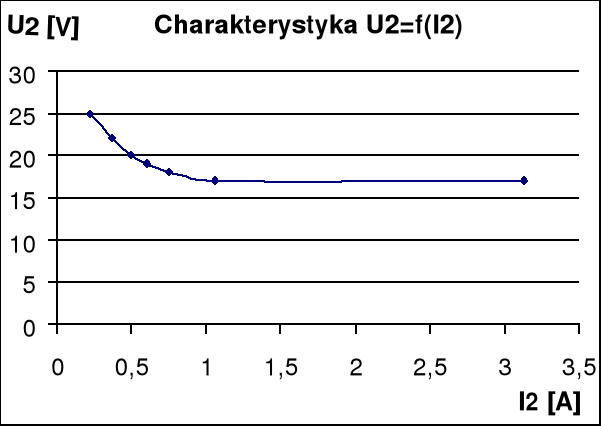

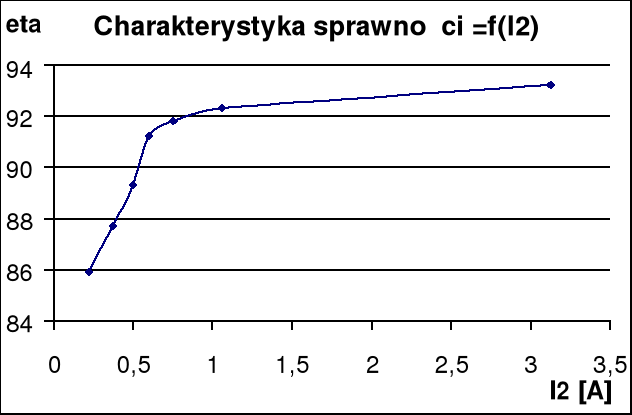

6. Wyznaczenie charakterystyki U2 = f(I2) oraz η= f(I2) dla obc. typu R.

6.1. Tabela pomiarów i obliczeń.

U1

ϒ

I1

U2

I2

P1

P2

η

V

-

A

V

A

W

W

%

16.0

0,15

0,40

25,0

0,22

6,40

5,50

85,9

0,58

22,0

0,37

9,28

8,14

87,7

0,70

20,0

0,50

11,2

10,0

89,3

0,78

19,0

0,60

12,5

11,4

91,2

0,92

18,0

0,75

14,7

13,5

91,8

1,22

17,0

1,06

19,5

18,0

92,3

3,15

15,0

3,13

50,4

47,0

93,2

6.2. Przykładowe obliczenia.

P1= U1 * I1=16,0*0,4 =6,40 W

P2= U­2 * I2=25 *0,22= 5,50 W

0x01 graphic

0x01 graphic

0x01 graphic

5. Wyznaczenie indukcyjności L1.

Stromość odczytuję z przebiegu prądu cewki dla L = L1.

6. Obliczenie wybranych wielkości w obwodzie.

Dla T = 30 *10-4 s i ϒ = 0.44 f = 3.33 kHz = const.

L = L1 + L2 = 140 + 0.2 =142 mH

Graniczny prąd obciążenia.

Maksymalny prąd kondensatora.

Maksymalne napięcie UCE tranzystora.

Maksymalne napięcie na diodzie.

7. Wnioski.

Badany powyżej układ służy do przekazywania energii w obwodach prądu stałego oraz do stabilizacji i regulacji wartości napięcia wyjściowego.

Tranzystor w tym układzie spełnia rolę łącznika, za pomocą którego uzyskujemy szereg impulsów na wyjściu zamiast przebiegu ciągłego.

Regulację napięcia wyjściowego uzyskujemy poprzez regulację współczynnika wypełnienia:

Na podstawie otrzymanych wyników przy stałej częstotliwości możemy stwierdzić, że w przypadku układu przerywacza o większej indukcyjności wraz ze wzrostem współczynnika wypełnienia napięcie wyjściowe narasta liniowo, a w przypadku układu o mniejszej indukcyjności narasta logarytmicznie.

W przypadku pomiarów przy stałym współczynniku wypełnienia w układzie przerywacza z większą indukcynością wartość prądu wyjściowego była w przybliżeniu stała, a jej niewielkie zmiany nie miały wpływu na wartość napięcia wyjściowego.

Sprawność układu wahała się w granicach (70 - 93) %.
