1) Założenia do projektu

• Przekrój poprzeczny obiektu; jezdni i dźwigara

• Dźwigar stalowy

• Schemat statyczny: belka swobodnie podparta o rozpiętości teoretycznej l = 24 m

• Klasa obciążenia ruchomego: Klasa B

• Stosowane normy

- PN - 85/S - 10030 „ Obiekty mostowe. Obliczenia”

- PN - 82/S - 10052 „ Obiekty mostowe. Konstrukcje stalowe”

- PN - 91/S - 10042 „ Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone”

- Dz. U. RP nr 63/2000, poz. 735

• Dane materiałowe

- stał konstrukcyjna : 18G2A

- wytrzymałość obliczeniowa stali na rozciąganie przy zginaniu: R= 280 MPa

- wytrzymałość obliczeniowa stali na ścinanie: R_t= 170 MPa

-wytrzymałość sprężystości podłużnej stali: E_s= 205000 MPa

- beton: B30

- wytrzymałość obliczeniowa betonu na osiowe ściskanie R_b= 17,3 MPa

- współczynnik sprężystości podłużnej betonu: E_b= 32,6 GPa

2) Zestawienie obciążeń

Rodzaj obciążenia			Obciążenie charakterystyczne		Obciążenie obliczeniowe
Obciążenie długotrwałe ciężarem własnym - dźwigar zewnętrzny
1.1	Dźwigar stalowy ( 0,0374 m^2* 79,9 kN/m^3)	2,99 kN/m			*1,2		3,58 kN/m
1.2	Płyta żelbetowa ( 0,7176 m^2 * 25 kN/m^3)	17,94 kN/m							21,53 kN/m
1.3	Poprzecznica (0,022 m^2 *1,35 m *79,9 kN/m^3*9 /24m)	0,89 kN/m							1,07 kN/m
1.4	Suma ciężaru konstrukcji nośnej	g k, zew =21,8 kN/m			g o, zew =26,2 kN/m
Obciążenie długotrwałe ciężarem własnym - dźwigar wewnętrzny
2.1	Dźwigar stalowy ( 0,0374 m^2* 79,9 kN/m^3)	2,99 kN/m			*1,2		3,58 kN/m
2.2	Płyta żelbetowa ( 0,7997 m^2 * 25 kN/m^3)	19,99 kN/m							24,00 kN/m
2.3	Poprzecznica (0,022 m^2 *2,70 m *79,9 kN/m^3*9 /24m)	1,78 kN/m							2,14 kN/m
2.4	Suma ciężaru konstrukcji nośnej	g k, wew =24,8 kN/m			g o, wew =29,8 kN/m
Obciążenie długotrwałe ciężarem wyposażenia - dźwigar zewnętrzny
3.1	Nawierzchnia chodnika ( 0,1468 m^2* 16 kN/m^3)	2,35 kN/m			*1,5		3,52 kN/m
3.2	Kapa chodnikowa ( 0,7585 m^2* 18 kN/m^3)	13,65 kN/m							20,48 kN/m
3.3	Balustrada	1,0 kN/m							1,5 kN/m
3.4	Suma ciężaru konstrukcji nośnej	p k, zew =17,0 kN/m			p o, zew =25,5 kN/m
Obciążenie długotrwałe ciężarem wyposażenia - dźwigar wewnętrzny
3.1	Nawierzchnia chodnika ( 0,0735 m^2* 16 kN/m^3)	1,18 kN/m			*1,5		1,77 kN/m
3.2	Nawierzchnia drogi ( 0,0712 m^2* 23 kN/m^3)	1,64 kN/m							2,46 kN/m
3.3	Kapa chodnikowa ( 0,3290 m^2* 18 kN/m^3)	5,92 kN/m							8,88 kN/m
3.4	Bariera ochronna	1,0 kN/m							1,5 kN/m
3.5	Oświetlenie	1,0 kN/m							1,5 kN/m
3.6	Krawężnik ( 0,04 m^2* 25 kN/m^3)	1,0 kN/m							1,5 kN/m
3.7	Suma ciężaru konstrukcji nośnej	p k, wew =11,8 kN/m			p o, wew =17,6 kN/m

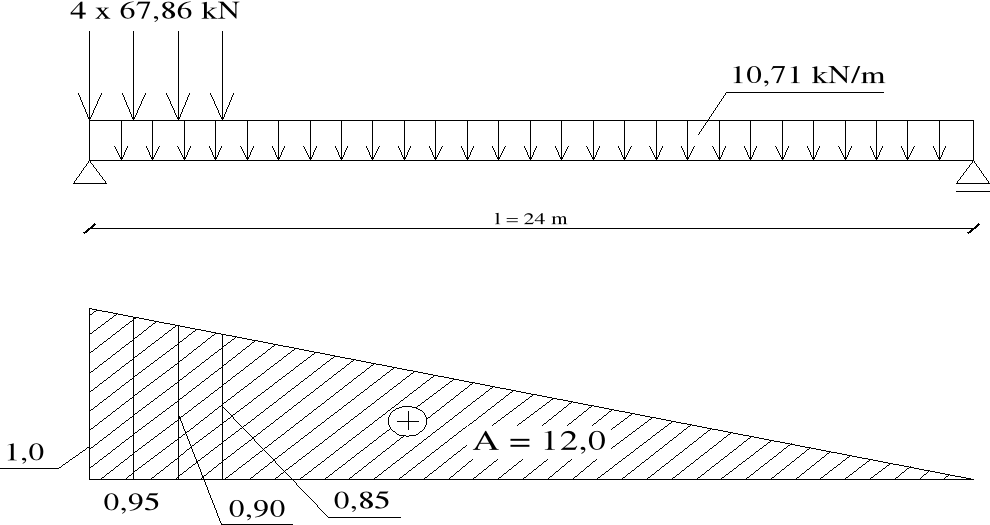

Obciążenie krótkotrwałe pieszymi i pojazdami - klasa B
4.1	Tabor samochodowy - obciążenie skupione od koła pojazdu K: - wsp. dynamiczny - obc. bez wsp dynamicznego 75 kN - obc. ze wsp dynamicznym 92,3 kN			pk = 92,3 kN		*1,5		138,5 kN
4.2	Tabor samochodowy - obc. rozłożone			qk=3,0 kN/m^2						4,5 kN/m^2
4.3	Tłum pieszych			tk= 2,5 kN/m^2		1,3		3,25 kN/m^2

gdzie:

n - liczba dźwigarów

Dźwigar nr 1

Dźwigar nr 2

Dźwigar nr 3

Dźwigar nr 1 jest najbardziej wytężony.

Obciążenia długotrwałe:

Obciążenia krótkotrwałe:

ZESTAWIENIE OBCIĄŻEŃ :

	DŁUGOTRWAŁE	KRÓTKOTRWAŁE
M	3722,4 kNm	2237 kNm	5959 kNm
T	620,4 kN	379,6 kN	1000 kN

Szerokość współpracującej płyty :

część stalowa :

1. Pole przekroju A_s = 374,0 cm²

2. Moment statyczny :


3.


4. Moment bezwładności :


część betonowa :

5. A_B = 7176,0 cm²

6. O_B - przyjęto na podst. AutoCad-a

7.


8.


9. Pole przekroju zespolonego :


11.


Pełzanie

8'.

9'.

10'.

11'.

Skurcz

8''.

9''.

10''.

11''.

część betonowa :

12. A_B = 4905,45 cm²

13. O_B - przyjęto na podst. AutoCad-a

14.


15.


16. Pole przekroju zespolonego :


18.



Naprężenia :

1. Długotrwałe

M_D = 3722,4 kNm

J_Z  ,36832584 m⁴

n_  20,1

2. Krótkotrwałe

M_K = 2237,0 kNm

J_Z  ,82328164 m⁴

n  ,28

3. Skurcz

4. Temperatura

	MD [MPa]	MK [MPa]	s [MPa]	t [MPa]		R
1	-3,43	-2,95	5,87	0,166	-0,344
2	-1,65	-1,42	4,86	0,126	1,916
3	-33,18	-8,92	-63,09	-0,974	-106,164
4	94,15	25,31	-109,26	-2,24	7,96

0,59

-0,26

A₁=3,32

0,42

-0,09

A₁=2,8

0,25

0,08

A₁=2,67

---
