ROK AKADEMICKI
2003/2004 SEMESTR V

ĆWICZENIA Z UKŁADÓW ENERGOELEKTRONICZNYCH PWSZ W PILE

Kierunek

EzE

Temat ćwiczenia nr 4

1-FAZOWY TYRYSTOROWY STEROWNIK NAPIĘCIA PRZEMIENNEGO

Grupa

SEiA

Podgrupa

Data ćw.

04.01.2004

Sprawozdanie wykonali.

Adam Łuczak

Ocena

Marcin Wolski

Podpis

Florek Krzysztof

Prowadzący

dr inż. Romuald Łuczkowski

Wstęp

Ćwiczenie ma na celu wyznaczenie podstawowych charakterystyk 1-fazowego sterownika napięcia przemiennego dla różnych odbiorników (R i RL).

Półprzewodnikowe sterowniki prądu przemiennego służą do przekształcania sinusoidalnego napięcia linii zasilającej na napięcie przemienne o częstotliwości równej częstotliwości napięcia linii z możliwością bezstopniowej regulacji wartości skutecznej napięcia i prądu odbiornika. Regulację napięcia wyjściowego sterownika uzyskuje się poprzez sterowanie fazowe tyrystorów wchodzących w skład sterownika. Badany układ umożliwia sterowanie przepływu prądu w obu kierunkach przez zmianę kątów załączania tyrystorów.

Przebieg ćwiczenia

0x08 graphic
Schemat układu połączeń

Tabela wartości dla R=10Ω L=0,00000001H

αz

U

I

ILm

IL

ϕ1

0x01 graphic
λ

[°]

[V]

[A]

[A]

[A]

[°]

0

219,9

21,99

31,1

21,99

0,002453

1

10

219,77

21,97

31,06

21,97

0,588

0,9996

30

216,64

21,66

30,287

21,66

4,75

0,9747

45

209,88

20,99

28,75

20,99

9,8

0,9544

60

197,26

19,73

26,1

19,73

16,52

0,8956

70

185,89

18,59

23,87

18,59

21,44

0,8451

80

172,07

17,20

21,32

17,20

26,72

0,7829

90

156,04

15,6

18,52

15,6

32,3

0,7096

120

96,73

9,67

9,52

9,67

50,84

0,4396

160

20,79

2,08

1,2

2,08

76,6

0,0945

179

0,24

0,024

0,0037

0,024

79,72

0,0194

0x01 graphic

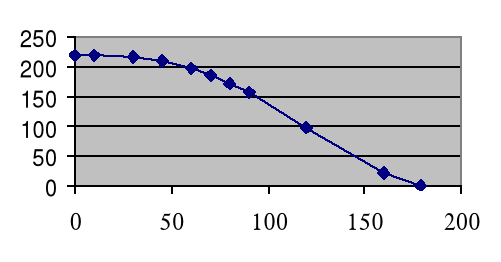

Charakterystyka U=f(αz)

U

0x08 graphic
αz

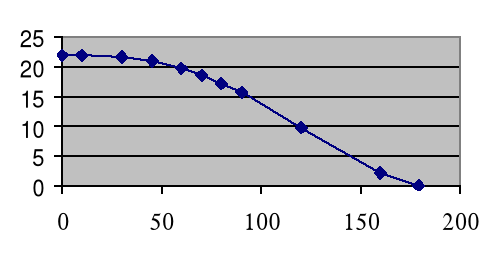

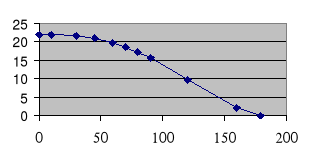

Charakterystyka I=f(αz)

0x08 graphic
I

αz

Charakterystyka λ=f(αz)

0x08 graphic
λ

αz

Analiza harmonicznych dla αz=60°

0x08 graphic

Analiza harmonicznych dla αz=120°

0x08 graphic

Analiza harmonicznych dla αz=170°

0x08 graphic

Przebiegi napięcia i prądu wyjściowego dla αz=60°

0x08 graphic

Przebiegi napięcia i prądu wyjściowego dla αz=120°

0x08 graphic

αzgr =0x01 graphic

Kąt αz zmienialiśmy w zakresie od 20° do 179°

Tabela wartości dla R=10Ω L=0,004H

αz

U

I

ILm

IL

ϕ1

λ

[°]

[V]

[A]

[A]

[A]

[°]

20

218,91

21,68

30,6

21,68

8,9

0,986

40

212,5

20,9

29,09

20,9

14,75

0,952

60

197,28

19,2

25,83

19,2

23,23

0,874

80

172,1

16,49

20,99

16,49

33,47

0,751

100

136,61

12,93

15,2

12,93

44,88

0,589

120

96,78

8,88

9,34

8,88

56,97

0,405

150

37,48

3,47

2,41

3,47

75,42

0,141

170

7,82

0,405

0,2

0,405

86,32

0,022

179

0,24

0,002

0,0007

0,002

32,5

0,209

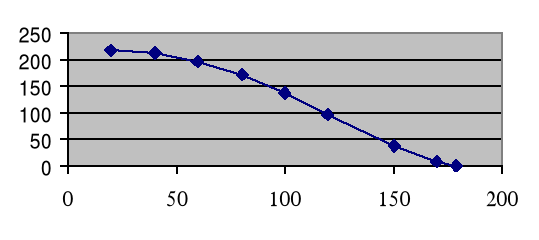

Charakterystyka U=f(αz)

U

0x08 graphic
αz

0x08 graphic

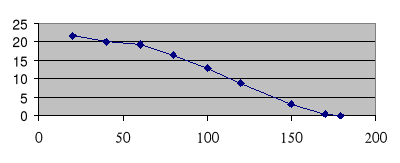

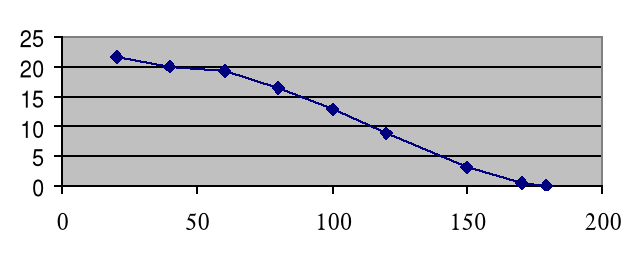

Charakterystyka I=f(αz)

I

αz

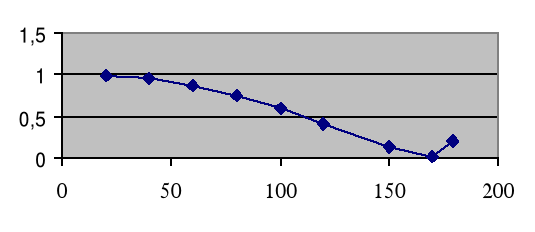

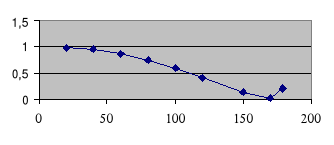

Charakterystyka λ=f(αz)

0x08 graphic
λ

αz

Analiza harmonicznych dla αz=60°

0x08 graphic

Analiza harmonicznych dla αz=120°

0x08 graphic

Analiza harmonicznych dla αz=170°

0x08 graphic

Przebiegi napięcia i prądu wyjściowego dla αz=60°

0x08 graphic

Przebiegi napięcia i prądu wyjściowego dla αz=120°

0x08 graphic

Wnioski

Obserwując wyniki pomiarów możemy zauważyć ,że zarówno przy obciążeniu rezystancyjnym jak i rezystancyjno indukcyjnym wraz ze wzrostem kąta załączania αz maleje wartość prądu wyjściowego i napięcia wyjściowego. Dzieje się tak dlatego ponieważ przy dużym kącie αz tyrystor nie przewodzi znacznej części sinusoidy. Możemy w ten sposób regulować prąd przepływający przez sterownik do odbiornika. Stosuje się ten układ np. jako sofstart do łagodnego rozruchu silników. Obserwując widmo harmonicznych możemy zauważyć że przy niewielkim kącie załączania harmoniczne nieparzyste są również niewielkie. Gdy kąt załączania αz rośnie mamy wyższą wartość harmonicznych wyższego rzędu. Przy kącie równym 170° dla obciążenia RL harmoniczne 3,5,7,9,11,13,15,17 mają większą wartość od pierwszej harmonicznej .Występuje też składowa zerowa oraz harmoniczne parzyste. Jest to wadą tego sposobu regulacji prądu ponieważ harmoniczne niekorzystnie wpływają na sieć oraz są trudne do wyeliminowania. Współczynnik mocy maleje wraz ze wzrostem kąta αz. Dla obciążenia RL wyliczyliśmy kąt αzgr=7,162° dlatego pierwszym punktem charakterystyki jest kąt większy od αzgr. Poniżej tego kąta tyrystor zostanie wyzwolony dopiero przy kącie αzgr. Sterowniki tego typu są stosowane jako bezsstykowe elementy do załączania odbiorników elektrycznych (softstart do silników elektrycznych ,ściemniacze oświetlenia, szybkie załączanie kondensatorów do kompensacji mocy biernej).

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
