Cel ćwiczenia: Celem ćwiczenia jest wyznaczenie charakterystyk statycznych w układach ze wspólną bazą i wspólnym emiterem.

Tranzystor OB

1)Układ dla tranzystora ze wspólną bazą.

2) Tabele pomiarowe:

[V]	[V]	[mA]	[mA]
1	0.53	0	5
	0.57	20	21
	0.6	40	41
	0.62	70	76
	0.68	149	155
2	0.52	0	4
	0.54	10	10
	0.57	20	22
	0.6	40	46
	0.65	110	120
4	0.52	5	6
	0.55	20	25
	0.58	40	45
	0.6	60	70
	0.65	150	170

[mA]	[V]	[mA]	[V]
50	0	60	0.6
	0.2	60	0.61
	0.4	55	0.61
	0.6	50	0.61
	0.9	50	0.61
80	0	82	0.64
	0.4	83	0.64
	0.8	86	0.64
	1	87	0.64
	1.5	90	0.63
120	0	128	0.66
	0.4	130	0.65
	0.8	132	0.65
	1.2	140	0.66
	1.6	141	0.66

3)Wyznaczanie parametrów mieszanych na podstawie charakterystyk statycznych:

Z wykresu i tabel pomiarowych odczytujemy wartości:

,

,

,

,

, U_cb=const

, I_e=const

, U_cb=const

, I_e=const

Tranzystor OE

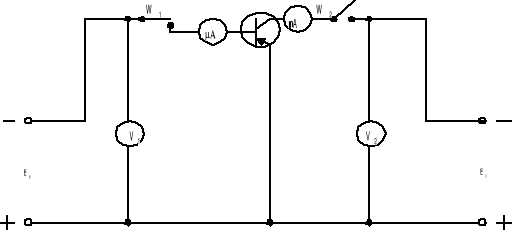

1) Układ dla tranzystora ze wspólnym emiterem.

2)Tabele pomiarowe

[V]	[V]	[mA]	[mA]
2	0,48	0,04	0
	0,55	0,1	5
	0,59	0,2	15
	0,65	0,5	60
	0,67	0,5	75
4	0,46	0,04	0
	0,54	0,1	5
	0,58	0,2	20
	0,61	0,3	30
	0,63	0,5	65
6	0,47	0,04	0
	0,54	0,1	5
	0,58	0,2	20
	0,62	0,4	50
	0,65	0,5	85

[mA]	[V]	[mA]	[V]
0,3	0	0	0,52
	0,5	30	0,6
	0,7	32	0,6
	1	34	0,6
	1,5	35	0,6
0,5	0	0	0,55
	0,5	59	0,65
	1	61	0,65
	1,3	62	0,65
	1,8	65	0,65
0,8	0	0	0,5
	0,5	105	0,7
	1	112	0,7
	2	115	0,7
	4	130	0,7

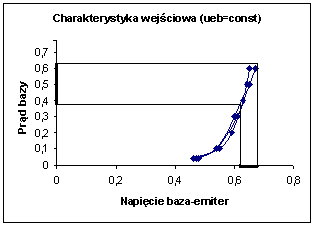

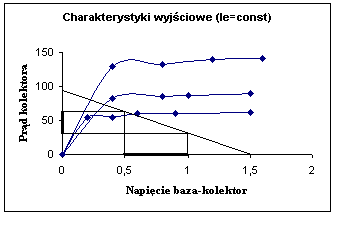

3) Charakterystyki statyczne wyznaczone z pomiarów:

4)Wyznaczanie parametrów mieszanych:

Z wykresu odczytujemy wartości:

,

,

,

,

, U_ce=const

, I_b=const

, U_ce=const

, I_b=const

WNIOSKI:

W wyniku przeprowadzonego doświadczenia wyznaczyłem charakterystyki opisujące pracę tranzystora; charakterystykę wejściową, wyjściową, oddziaływania wstecznego oraz charakterystykę przejściową dla konfiguracji tranzystora ze wspólną bazą i wspólnym emiterem.

Niektóre charakterystyki różnią się nieznacznie od charakterystyk idealnych. Przyczyną powstawania tych różnic jest niedokładność przeprowadzonych pomiarów (m.i. błąd paralaksy), błąd mierników.

Na podstawie wyznaczonych wcześniej charakterystyk statycznych obliczyłem parametry mieszane; impedancja wejściowa h₁₁,współczynnik oddziaływania wstecznego h₁₂, współczynnik wzmocnienia prądowego h₂₁ oraz admitancja wyjściowa h₂₂ dla układów wspólna baza i wspólny emiter.

---
