Politechnika Wrocławska

Zakład Geodezji i Systemów Informacji Geograficznych

Wydział Górniczy

Budowa modelu przestrzennego fragmentu kopalni odkrywkowej k. Złotoryi

Prowadzący: Dr inż. Józef Woźniak

Wykonali:

GRUPA NR 21

Lp.	Imię i Nazwisko
1	Krystian Pankiewicz
2	Paweł Jabłoński
3	Wojciech Iwaśków
4	Wojciech Bury
5	Tomasz Bednarz

Pomiar objętości można wykonać metodami geodezyjnymi, np. przez wykreślenie profilu podłużnego i przekrojów poprzecznych, jednak wymaga to stabilizacji punktów na mierzonym obszarze. W praktyce pomiar objętości często wiąże się z koniecznością określenia masy, dotyczy to np. kopalń, hut i składowisk surowców sypkich. Niejednokrotnie pomiar metodą bezpośrednią jest niemożliwy ze względu na niebezpieczeństwo obsunięcia się gruntu pod pomiarowym lub niedostępność obiektu do wykonania pomiaru , tak jak np. w przypadku zwałowisk żużla wielkopiecowego ,które przez długi czas utrzymują wysoką temperaturę.

Stosując technikę fotogrametryczną pomiar objętości mas można przeprowadzić następującymi metodami:

• Graficzną

• Instrumentalno-graficzną

• Numeryczną,

• Analityczną.

W obrębie map graficznych do pomiaru objętości mas wykorzystuje się mapy warstwicowe, sporządzane w trakcie eksploatacji, do wykreślenia przekrojów pionowych w ustalonych odstępach i zorientowanych równolegle względem siebie. Pomiaru objętości dokonuje się na podstawie obliczonych powierzchni przekrojów i zmierzonych odstępów między nimi.

W inne metodzie graficznej wykorzystuje się mapę warstwicową do określania odległości między przekrojami, natomiast powierzchnię przekrojów oblicza się na podstawie pomiaru modelu stereoskopowego.

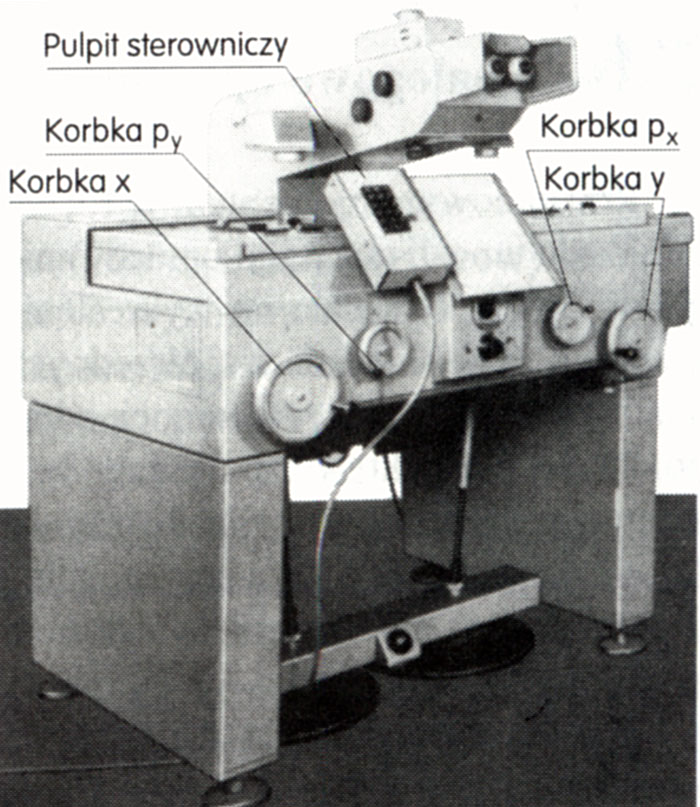

Stałe odrywanie wzroku prowadzi również do zmęczenia oczu obserwatora. W celu wyeliminowania tych niedogod­ności oraz podniesienia dokładności mierzonych współrzędnych skon­struowano nowe typy stereokomparatorów wyposażonych w urządzenia do automatycznej rejestracji współrzędnych. Przykładem tego typu instrumentu może być stekometr C produkcji VEB Zeiss Jena ( na zdjęciu).

Korbki przesuwu wózków działają w sposób mechaniczny lub po ich wciśnięciu do oporu i przekręceniu w lewo lub w prawo - w sposób elektryczno-mechaniczny. Takie rozwiązanie konstrukcyjne zna przyspiesza poruszanie się po modelu stereoskopowym. Układ obserwacyjny ma zmienne powiększenie w zakresie 6x, 9x, 12x lub 18x Znaczek pomiarowy jest punktem świetlnym o regulowanej intensywności świecenia, możliwości zmiany jego zabarwienia w obrębie barw: białej, zielonej i pomarańczowej, a także zmiennej średnicy 0,02; 0,04 i 0,06 mm. Można zmieniać również jego kształt - mając do wyboru koło, okrąg lub krzyż

Pomiar współrzędnych można wykonywać na zdjęciach o formacie nie przekraczającym 24x24 cm, a zakres pomiarowy dla x' i y' wynosi od 0 do 280 mm, dla p_x od -10 do +130 mm , a dla p_y od -40 do +40 mm. Dokładność pomiaru wszystkich współrzędnych jest jednakowa i wynosi 0,001 mm. Współrzędne są rejestrowane za pośrednictwem przystawki rejestrującej coordimetr G sprzężonej ze stekometrem, a po podłączeniu komputera zapis współrzędnych może odbywać się bezpośrednio w pamięci tego urządzenia.

WSPÓŁRZĘDNE FOTOGRAMETRYCZNE
Numer X mX Y mY Z mZ
punktu [m] [m] [m] [m] [m] [m]
97 -2.097 0.000 144.991 0.025 34.659 0.006
98 -2.098 0.000 145.119 0.025 34.476 0.006
99 -2.128 0.000 144.709 0.024 33.699 0.006
100 -2.129 0.000 144.768 0.024 33.563 0.006
101 -2.124 0.000 144.411 0.024 33.088 0.006
102 -2.125 0.000 144.513 0.024 33.054 0.006
103 -2.119 0.000 144.057 0.024 32.276 0.005
104 -2.118 0.000 144.021 0.024 32.021 0.005
105 -2.116 0.000 143.869 0.024 31.896 0.005
106 -2.117 0.000 143.927 0.024 31.789 0.005
107 -2.115 0.000 143.801 0.024 31.311 0.005
108 -2.111 0.000 143.564 0.024 30.849 0.005
109 -2.106 0.000 143.209 0.024 29.483 0.005
110 -2.108 0.000 143.320 0.024 29.308 0.005
111 -2.107 0.000 143.252 0.024 29.190 0.005
112 -2.105 0.000 143.124 0.024 28.268 0.005
113 -2.104 0.000 143.056 0.024 27.965 0.005
114 -2.101 0.000 142.875 0.024 27.548 0.005
115 -2.098 0.000 142.680 0.024 26.928 0.005
116 -2.095 0.000 142.471 0.024 26.518 0.004
117 -2.095 0.000 142.453 0.024 26.220 0.004
118 -2.095 0.000 142.418 0.024 25.844 0.004
119 -2.093 0.000 142.348 0.024 23.958 0.004
120 -2.091 0.000 142.171 0.024 23.356 0.004
121 -2.092 0.000 142.221 0.024 22.999 0.004
122 -2.087 0.000 141.915 0.024 22.797 0.004
123 -2.087 0.000 141.912 0.024 22.404 0.004
124 -2.086 0.000 141.807 0.024 21.976 0.004
125 -2.083 0.000 141.639 0.024 21.585 0.004
126 -2.084 0.000 141.716 0.024 21.198 0.004
127 -2.084 0.000 141.737 0.024 21.075 0.004
128 -2.083 0.000 141.635 0.024 20.863 0.004
129 -2.083 0.000 141.635 0.024 20.737 0.004
130 -2.080 0.000 141.412 0.024 20.297 0.003
131 -2.077 0.000 141.246 0.024 19.974 0.003
132 -2.073 0.000 140.968 0.024 18.134 0.003
133 -2.071 0.000 140.799 0.024 16.785 0.003
134 -2.066 0.000 140.503 0.024 16.054 0.003
135 -2.065 0.000 140.400 0.024 15.130 0.003
136 -2.064 0.000 140.363 0.024 14.195 0.002
137 -2.062 0.000 140.219 0.024 13.503 0.002
138 -2.059 0.000 139.983 0.024 12.488 0.002
139 -2.055 0.000 139.711 0.024 11.968 0.002
140 -2.050 0.000 139.416 0.024 11.844 0.002
141 -2.046 0.000 139.149 0.024 11.656 0.002
142 -2.046 0.000 139.149 0.024 11.497 0.002
143 -2.043 0.000 138.887 0.023 11.221 0.002
144 -2.042 0.000 138.830 0.023 11.022 0.002
145 -2.040 0.000 138.703 0.023 10.765 0.002
146 -2.040 0.000 138.723 0.023 10.548 0.002
147 -2.039 0.000 138.652 0.023 10.309 0.002
148 -2.041 0.000 138.776 0.023 10.051 0.002
149 -2.038 0.000 138.589 0.023 9.641 0.002
150 -2.036 0.000 138.425 0.023 9.116 0.002
151 -2.036 0.000 138.455 0.023 8.576 0.001
152 -2.036 0.000 138.455 0.023 8.221 0.001
153 -2.031 0.000 138.123 0.023 7.979 0.001
154 -2.031 0.000 138.113 0.023 7.625 0.001
155 -2.030 0.000 138.050 0.023 7.393 0.001
156 -2.029 0.000 137.983 0.023 6.842 0.001
157 -2.028 0.000 137.871 0.023 6.234 0.001
158 -2.027 0.000 137.834 0.023 5.778 0.001
159 -2.024 0.000 137.646 0.023 5.583 0.001
160 -2.024 0.000 137.617 0.023 5.345 0.001
161 -2.022 0.000 137.485 0.023 5.101 0.001
162 -2.024 0.000 137.636 0.023 4.810 0.001
163 -2.022 0.000 137.475 0.023 4.660 0.001
164 -2.021 0.000 137.449 0.023 4.338 0.001
165 -2.019 0.000 137.258 0.023 4.154 0.001
166 -2.019 0.000 137.258 0.023 3.981 0.001
167 -2.018 0.000 137.196 0.023 3.774 0.001
168 -2.018 0.000 137.196 0.023 3.394 0.001
169 -2.020 0.000 137.324 0.023 3.350 0.001
170 -2.020 0.000 137.324 0.023 3.174 0.001
171 -2.018 0.000 137.229 0.023 2.996 0.001
172 -1.999 0.000 135.947 0.023 2.488 0.000
173 -1.985 0.000 134.995 0.023 1.970 0.000
174 -1.971 0.000 134.019 0.023 1.316 0.000
175 -1.951 0.000 132.692 0.022 0.522 0.000
176 -1.941 0.000 131.967 0.022 0.027 0.000
177 -1.924 0.000 130.810 0.022 -0.628 0.000
178 -1.913 0.000 130.082 0.022 -0.886 0.000
179 -1.903 0.000 129.397 0.022 -1.498 0.000
180 -1.890 0.000 128.526 0.022 -1.868 0.000
181 -1.886 0.000 128.233 0.022 -2.157 0.000
182 -1.872 0.000 127.321 0.022 -2.698 0.000
183 -1.860 0.000 126.459 0.021 -3.221 0.001
184 -1.856 0.000 126.178 0.021 -3.522 0.001
185 -1.844 0.000 125.361 0.021 -3.906 0.001
186 -1.830 0.000 124.406 0.021 -4.801 0.001
187 -1.817 0.000 123.518 0.021 -5.490 0.001

WNIOSKI:

Praca na STEKOMETRZE niesie za sobą wiele dogodności. Wykonane wcześniej zdjęcia terenowe wiarygodnie odzwierciedlają rzeczywisty kształt badanego „obiektu”, dzięki czemu geodeta , może przeprowadzić swoje pomiary w warunkach laboratoryjnych, w dowolnym czasie i dowolnie wiele razy bez potrzeby wyjazdu. Przeprowadzenie tego typu pomiarów , zaoszczędza wiele czasu, nie jest uzależnione od warunków pogodowych i posiada wartość archiwalną.

Na podstawie uzyskanych danych możemy zbudować Numeryczny Model Teren.

Graficzny sposób przedstawiania przekroju wzdłuż pionowej płaszczyzny ,umożliwia w miarę dokładne odzwierciedlenie rzeźby terenu wyznaczonej na podstawie pomiarów fotogrametrycznych.
