Wyznaczanie charakterystyk indukcyjnego silnika pierścieniowego, Elektrotechnika, Napędy


-Politechnika Lubelska

w Lublinie

Laboratorium Napędu Elektrycznego

Ćwiczenie Nr 6

Ćw. Wykonali: Grzegorz Garbacki

Tomasz Bator Michał Kozina

Semestr

VI

Grupa

ED 6.3

Rok 7kad.

1997/98

Temat ćwiczenia: Wyznaczanie charakterystyk indukcyjnego silnika pierścieniowego.

Data wyk.

03.04.98

Ocena

  1. Cel ćwiczenia.

Celem ćwiczenia było zapoznanie się z zasadą działania i zasadą wyznaczania charakterystyk indukcyjnego silnika pierścieniowego.

  1. 0x08 graphic

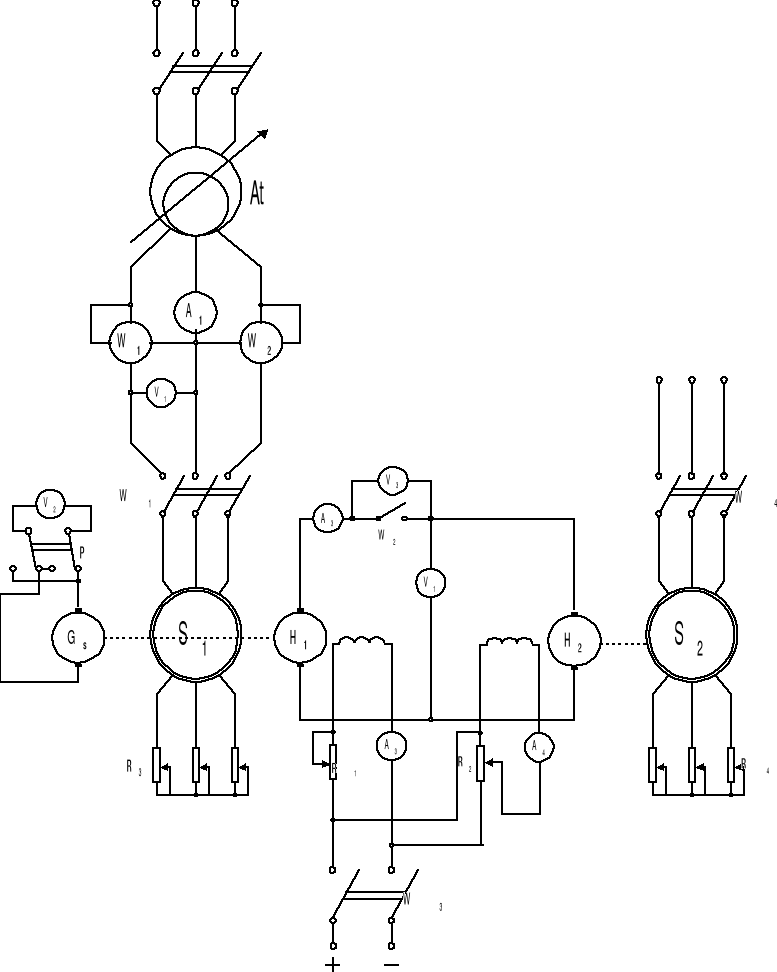

    Schemat układu pomiarowego.

  1. Tabele pomiarowe.

  1. Pomiar charakterystyki naturalnej oraz charakterystyk sztucznych dla różnych wartości rezystancji dodatkowej w obwodzie wirnika.

Lp

I1

I2

I3

I4

U1

U2

U4

P1

P2

ΔPo

ΔM

k

Mm

A

A

A

A

V

V

V

V

W

W

Nm

-

Nm

1

3,9

-8

0,6

380

146

256

0

-1228

Rez. dodatkowa R3=0.72Ω

2

3,6

-6,2

0,59

380

140

246

110

-1100

3

3,4

-4,5

0,59

380

135

236

300

-500

4

3,2

-3,2

0,59

380

130

228

400

-750

5

3,1

-2,0

0,59

380

125

220

550

-600

6

3,1

-0,5

0,59

380

120

212

700

-420

7

3,2

0,8

0,59

380

115

202

850

-300

8

3,4

2,4

0,59

380

110

191

1000

-100

9

3,7

4

0,59

380

105

180

1200

0

10

4,0

5

0,59

380

100

172

1300

150

11

4,7

7,7

0,59

380

90

152

1650

400

12

5,5

10,3

0,59

380

80

132

1950

700

1

5,3

-13,6

0,59

380

140

242

-500

-1800

Rez. Dodat. R3=0,3

2

4,2

-9,1

0,59

380

135

234

-150

-1350

3

3,5

-5,5

0,59

380

130

226

200

-1000

4

3,2

-3

0,59

380

125

220

450

-700

5

3,15

0

0,59

380

120

210

750

-400

6

4,25

6,3

0,59

380

110

184

1450

300

7

5,1

9,5

0,59

380

105

176

1800

600

8

7,2

14,6

0,59

380

95

156

2500

1100

1

5,6

-14,2

0,59

380

127,5

222

-450

-2000

Naturalna

2

4

-6,2

0,59

380

125

218

200

-1150

3

3,4

-1,1

0,59

380

122

214

700

-600

4

3,7

2,7

0,59

380

120

208

1150

-150

5

5,4

10

0,59

380

117

196

2000

600

6

7

15

0,59

380

115

188

2700

1100

Przykładowe obliczenia:

b) Wyznaczanie charakterystyk mechanicznych przy obniżonym napięciu zasilania.

Lp

I1

I2

I3

I4

U1

U2

U4

P1

P2

ΔPo

ΔM

k

Mm

A

A

A

A

V

V

V

V

W

W

Nm

-

Nm

1

6,6

-15

0,59

266

132,5

230

-700

-1700

U=0.7Un

2

4,7

-10,4

0,59

266

130

226

-500

-250

3

3,55

-7

0,59

266

127

222

-250

-950

4

2,3

-3,3

0,59

266

125

218

100

-500

5

2,1

-1,5

0,59

266

122

214

300

-250

6

2,35

1

0,59

266

120

208

550

0

7

5

7

0,59

266

115

195

1300

600

8

9

13

0,59

266

107

178

2300

1150

1

8,7

-13,6

0,59

190

142

249

-600

-1600

U=0,5Un

2

5,2

-9

0,59

190

135

236

-500

-1000

3

2,3

-3,8

0,59

190

127

224

-120

-400

4

1,6

0

0,59

190

120

212

250

0

5

5

4,8

0,59

190

110

190

950

500

6

8

7

0,59

190

100

174

1450

650

7

9,8

8

0,59

190

90

152

1750

650

Przykładowe obliczenia:

c)Pomiar charakterystyk mechanicznych dla hamowania dynamicznego prądem stałym

Lp

I1

I2

I3

I4

U2

U4

ΔPo

ΔM

k

Mm

A

A

A

A

V

V

W

Nm

-

Nm

1

5

-3

0,59

5

8

Rez. Dodatkowa R3=0,3Ω

2

5

-7,5

0,59

10

20

3

5

-8,5

0,59

14

28

4

5

-8

0,59

17,5

36

5

5

-7

0,59

25

50

6

5

-5,5

0,59

35

66

7

5

-4,2

0,59

50

92

8

5

-3,2

0,59

75

132

9

5

-2,8

0,59

100

178

10

5

-2,6

0,59

125

220

0x01 graphic
