POLITECHNIKA POZNAŃSKA

INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

Zakład Podstaw Elektrotechniki

Laboratorium Elektrotechniki Teoretycznej



Ćwiczenie nr 6

Temat: Rezonans w obwodzie szeregowym

Rok akademicki:



Wydział Elektryczny



Studia stacjonarne



Nr grupy:E-6



Wykonawcy:



1. Agata Sikorska

2. Marcin Wicorek

3. Marcin Sassek

4. Damian Siebert

Data

Wykonania

ćwiczenia

Oddania

sprawozdania





Ocena:



1.Wiadomości teoretyczne.

Rezonans jest to taki stan pracy obwodu elektrycznego pasywnego, przy którym reaktancja wypadkowa lub susceptancja wypadkowa jest równa zeru.

XL-XC=0 lub BL-BC=0

Rezonans występujący w obwodzie, w którym elementy R,L,C są połączone szeregowo nazywamy rezonansem napięć lub rezonansem szeregowym. Impedancja obwodu ma charakter wyłącznie czynny, a zachodzi to wówczas. gdy reaktancje- pojemnościowa i indukcyjna, są sobie równe.

XL=XC

Równość obu reaktancji może być osiągnięta bądź drogą zmiany wartości elementów L,C, bądź też drogą zmiany częstotliwości źródła zasilającego.

Dobrocią obwodu nazywamy stosunek napięcia na elemencie reaktancyjnym do napięcia na elemencie rezystancyjnym.

0x01 graphic

Dobroć obwodu przy pulsacji rezonansowej wynosi:

0x01 graphic

Dobroć obwodu Q określa ile razy napięcie na indukcyjności lub napięcie na pojemności jest większe od napięcia na zaciskach obwodu.

Zakres pulsacji 0x01 graphic
w pobliżu rezonansu, na którego granicach prąd względny 0x01 graphic
zmniejsza się do wartości 0x01 graphic
przyjęto nazywać pasmem przepuszczania obwodu rezonansowego.

Przepięciem rezonansowym nazywamy występowanie w obwodzie szeregowym R,L,C napięć wyższych od napięcia zasilającego.

Charakterystyką częstotliwościową układu nazywamy zależność reaktancji lub susceptancji układu do częstotliwości.

Za kryterium wystąpienia rezonansu przyjęto zgodność faz napięcia zasilającego i prądu. Jest to tzw. rezonans fazowy. Występująca równocześnie z nim wartość ekstremalna prądu, a więc tzw. rezonans amplitudowy ma miejsce tylko w przypadkach idealnych.

Charakterystyki 0x01 graphic
, 0x01 graphic
, 0x01 graphic
nazywamy uniwersalnymi

Celem ćwiczenia jest zbadanie własności szeregowego obwodu rezonansowego RLC zasilanego ze źródła napiącia.

2. Przebieg ćwiczenia.



2.1. Wyznaczenie charakterystyki spadku napięcia na rezystancji (prądu) w funkcji częstotliwości.

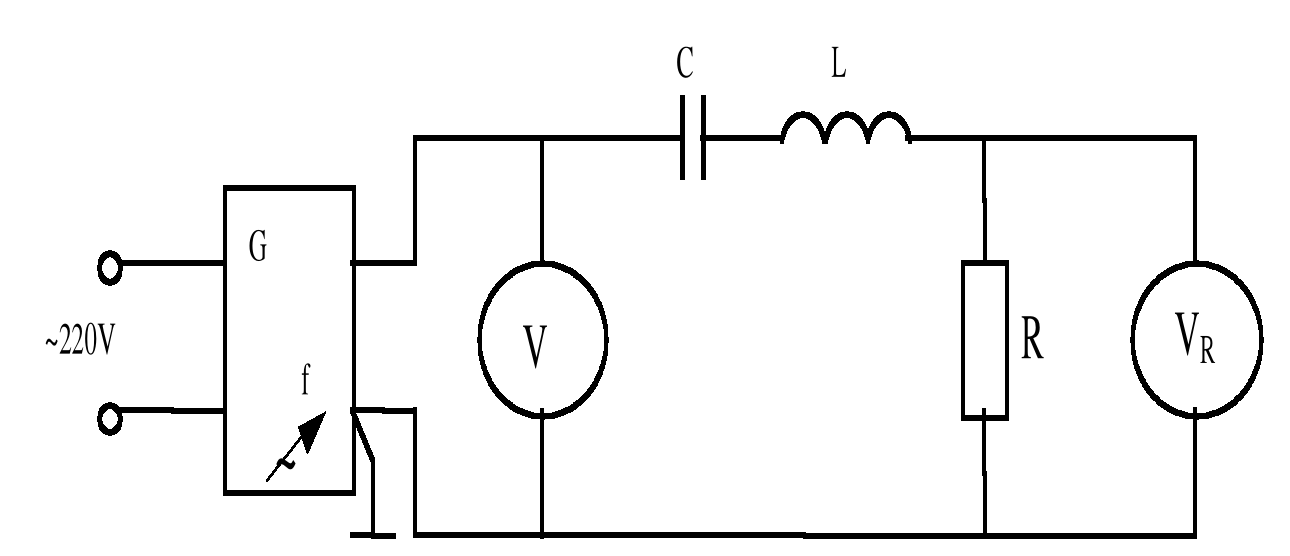

2.1.1. Schemat połączeń.

0x01 graphic

U = 0,8 V , R = 1000 W , L = 56 mH , C = 5060 pF

2.1.2. Tabela wyników pomiarów.



Lp

f

UR

ω/ω0

I/I0

[kHz]

[V]

[-]

[-]

1

3

0,2

0,316

0,250

2

4

0,29

0,421

0,363

3

5

0,4

0,526

0,500

4

6

0,57

0,632

0,713

5

7

0,83

0,737

1,038

6

7,5

0,99

0,789

1,238

7

8

1,24

0,842

1,550

8

8,5

1,48

0,895

1,850

9

9

1,75

0,947

2,188

10

9,45

1,83

0,995

2,288

11

10

1,75

1,053

2,188

12

10,5

1,56

1,105

1,950

13

11

1,33

1,158

1,663

14

11,5

1,16

1,211

1,450

15

12

1,01

1,263

1,263

16

12,5

0,89

1,316

1,113

17

13

0,8

1,368

1,000

18

14

0,66

1,474

0,825

19

15

0,56

1,579

0,700

20

16

0,49

1,684

0,613



  1. Zestawienie wyników obliczeń.

0x01 graphic
=0x01 graphic
=0,316
0x01 graphic
=0x01 graphic
=0,25

Charakterystyka zależności wartości skutecznej napięcia na rezystancji w funkcji częstotliwości UR=f(f).

0x01 graphic

Charakterystyka:0x01 graphic
:
0x01 graphic

2.2. Wyznaczenie charakterystyki napięcia na cewce w funkcji częstotliwości.

2.2.1. Schemat połączeń.

0x01 graphic

U = 0,8 V , R = 1000 W , L = 56 mH , C = 5060 pF .

2.2.2. Przebieg pomiarów.

Zestawić układ przedstawiony w punkcie 2.2.1. Poszukać taką częstotliwość generatora, aby wystąpił maksymalny spadek napięcia na cewce. Następnie dokonać pomiarów napięcia na cewce przy częstotliwościach niższych i wyższych, utrzymując stałą wartość napięcia generatora. Wyniki pomiarów zamieścić w tabeli 2.2.3.



2.2.3. Tabela wyników pomiarów.



Lp

f

UL

ω/ω0

UL/UL0

[kHz]

[V]

[-]

[-]

1

3

0,21

0,309

0,263

2

4

0,4

0,412

0,500

3

5

0,69

0,515

0,863

4

6

1,19

0,619

1,488

5

7

1,99

0,722

2,488

6

7,5

2,64

0,773

3,300

7

8

3,4

0,825

4,250

8

8,5

4,48

0,876

5,600

9

9

5,3

0,928

6,625

10

9,45

5,9

0,974

7,375

11

9,65

6

0,995

7,500

12

10

5,9

1,031

7,375

13

10,5

5,4

1,082

6,750

14

11

5,1

1,134

6,375

15

11,5

4,6

1,186

5,750

16

12

4,25

1,237

5,313

17

13

3,65

1,340

4,563

18

14

3,3

1,443

4,125

19

15

3

1,546

3,750

20

16

2,84

1,649

3,550



2.2.4. Zestawienie wyników obliczeń.
0x01 graphic
=0x01 graphic
=0,309
0x01 graphic
=0x01 graphic
=0,263

Charakterystyka zależności wartości skutecznej napięcia na cewce w funkcji częstotliwości UL=f(f).

0x01 graphic

Charakterystyka: 0x01 graphic
:

0x01 graphic

2.3. Wyznaczenie charakterystyki napięcia na kondensatorze w funkcji częstotliwości.

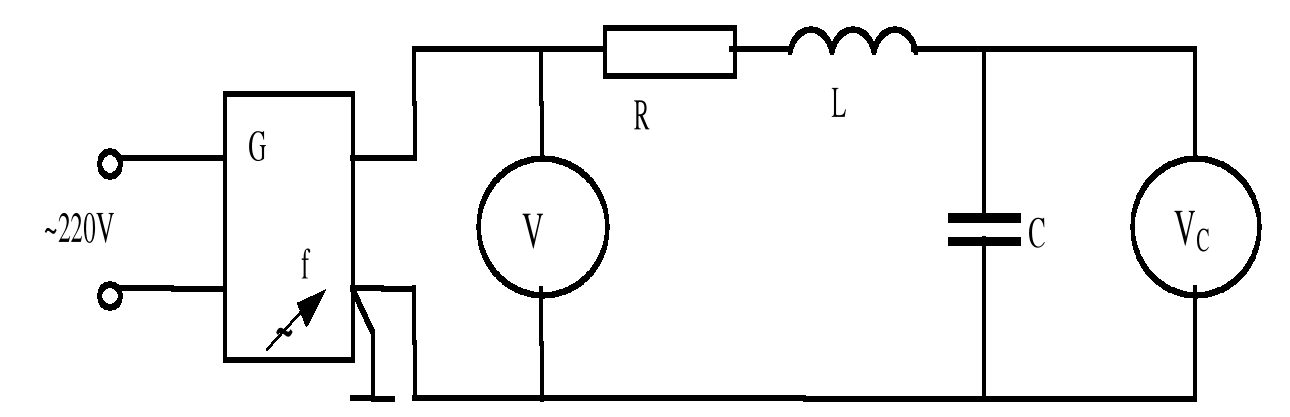

2.3.1. Schemat połączeń

0x01 graphic

U = 0,8 V , R = 1000 W , L = 56 mH , C = 5060 pF

2.3.2. Przebieg pomiarów.

Zestawić układ przedstawiony w punkcie 2.3.1. Poszukać taką częstotliwość generatora, aby wystąpił maksymalny spadek napięcia na kondensatorze. Następnie dokonać pomiarów napięcia na kondensatorze przy częstotliwościach niższych i wyższych, utrzymując stałą wartość napięcia generatora. Wyniki pomiarów zamieścić w tabeli 2.3.3.



2.3.3. Tabela wyników pomiarów.



Lp

f

UC

ω/ω0

UC/UC0

[kHz]

[V]

[-]

[-]

1

3

2,16

0,316

2,700

2

4

2,34

0,421

2,925

3

5

2,62

0,526

3,275

4

6

3,06

0,619

3,825

5

7

3,75

0,722

4,688

6

7,5

4,23

0,773

5,288

7

8

4,9

0,825

6,125

8

8,5

5,47

0,876

6,838

9

9

5,9

0,928

7,375

10

9,2

6

0,948

7,500

11

9,45

5,94

0,974

7,425

12

10

5,32

1,031

6,650

13

10,5

4,6

1,082

5,750

14

11

3,8

1,134

4,750

15

11,5

3,14

1,186

4,050

16

12

2,65

1,237

3,313

17

13

1,93

1,340

2,413

18

14

1,49

1,443

1,863

19

15

1,19

1,546

1,488

20

16

0,98

1,649

1,225



Zestawienie wyników obliczeń.
0x01 graphic
=0x01 graphic
=0,326
0x01 graphic
=0x01 graphic
=2,7

Charakterystyka zależności wartości skutecznej napięcia na kondensatorze w funkcji częstotliwości UC=f(f).

0x01 graphic

Charakterystyka: 0x01 graphic
:

0x01 graphic

3. Obliczenia

3.1. Obliczenia wykonane na podstawie danych parametrów:

  a) pulsacja rezonansowa:

0x01 graphic

b) częstotliwość rezonansowa:

0x01 graphic

c) dobroć obwodu:

0x01 graphic

d) dobroć cewki i kondensatora przy pulsacji rezonansowej:

0x01 graphic

0x01 graphic

  1. Charakterystyki UR, UL, UC w funkcji częstotliwości dla układu szeregowego (na jednym wykresie):

0x01 graphic

3.3. Wyznaczanie dobroci obwodu rezonansowego Q0 z charakterystyki przebiegu napięcia na rezystancji UR=f(f):
0x01 graphic

Częstotliwości f1 i f2 odczytane z wykresu wynoszą:

f1=7,5 kHz

f2=12,1 kHz

Q0=0x01 graphic
=0x01 graphic
=2,07

3.4. Wyznaczanie dobroci obwodu rezonansowego z charakterystyk przebiegu napięć na cewce i kondensatorze (UL,UC=f(f)):

Z charakterystyki  UR=f(f) UL=f(f) UC=f(f) odczytałam wartość napięcia na rezystorze dla

częstotliwości rezonansowej f0: 0x01 graphic
0x01 graphic
0x01 graphic

Obliczam dobroć obwodu rezonansowego: 0x01 graphic
.

  1. Tabela obliczeń i charakterystyki: R, XL, XC, Z, XL -XC=0x01 graphic

Lp.

R

XL

XC

XL- XC

Z

1

1000

0,056

5,06E-09

-9434,79

9487,64

2

1000

0,056

5,06E-09

-6460,66

6537,59

3

1000

0,056

5,06E-09

-4535,50

4644,43

4

1000

0,056

5,06E-09

-3134,83

3290,47

5

1000

0,056

5,06E-09

-2033,88

2266,42

6

1000

0,056

5,06E-09

-1558,33

1851,59

7

1000

0,056

5,06E-09

-1120,25

1501,59

8

1000

0,056

5,06E-09

-713,01

1228,16

9

1000

0,056

5,06E-09

-331,49

1053,51

10

1000

0,056

5,06E-09

-97,22

1004,71

11

1000

0,056

5,06E-09

81,19

1003,29

12

1000

0,056

5,06E-09

369,85

1066,20

13

1000

0,056

5,06E-09

695,55

1218,11

14

1000

0,056

5,06E-09

1007,62

1419,61

15

1000

0,056

5,06E-09

1307,84

1687,51

16

1000

0,056

5,06E-09

1597,70

1884,85

17

1000

0,056

5,06E-09

2151,11

2372,19

18

1000

0,056

5,06E-09

2675,70

2856,46

19

1000

0,056

5,06E-09

3177,23

3330,89

20

1000

0,056

5,06E-09

3660,04

3794,19

0x01 graphic


Przykładowe obliczenia dla punktu pierwszego:

R = 1000

XL = ω * L = 2*3,14*3*103*0,056 = 1055,04

XC = 1/ω*C = 1/(2*3,14*3*103*5060 * 10-12 ) = 10489,83

XL- XC = 1055,04 - 10489,83 = -9434,79

Z = (R2+X2)0,5 = (10002+9434,792)0,5 = 9487,64

4. Parametry i dane zmianowe zastosowanych urządzeń i mierników.

2 x multimetr OPTICAL

Function Generator

Kaseta dydaktyczna „Rezonans szeregowy”.

  1. Wnioski:

Napięcie na rezystorze przybiera wartość największą dla częstotliwości rezonansowej i częstotliwości z jej okolic. Korzystając z prawa Ohma 0x01 graphic
widzimy, że dla tych częstotliwości również wartość prądu rezystora jest największa.

Napięcie na cewce wartość maksymalną osiąga dla częstotliwości wyższej niż rezonansowa. Natomiast dla kondensatora napięcie jest mniejsze dla mniejszej częstotliwości niż rezonansowa.

Z teorii wiemy, że wartość spadku napięcia na rezystancji występująca przy częstotliwości rezonansowej jest równa wartości napięcia zasilającego. Własność tą trudno jednak odczytać z pomiarów ze względu na duże wahania wartości napięcia generatora podczas wykonywania ćwiczenia.

Pomiary polegały na spisywaniu wartości napięć na badanym elemencie dla różnych wartości częstotliwości, przy czym musieliśmy kontrolować i dostrajać wartość napięcia wejściowego tak aby jego wartość mieściła się w przedziale od 1,98 do 2,02 [V].
