Nazwa zakładu UTP BYDGOSZCZ

INSTRUKCJA NR 1

Symbol

Nr rys.

Pozycja

Nazwa części

Sztuk na komplet

Materiał

Arkusz 1

L. ark.

1/1

00.00.01

Wałek stopniowany

1

40H

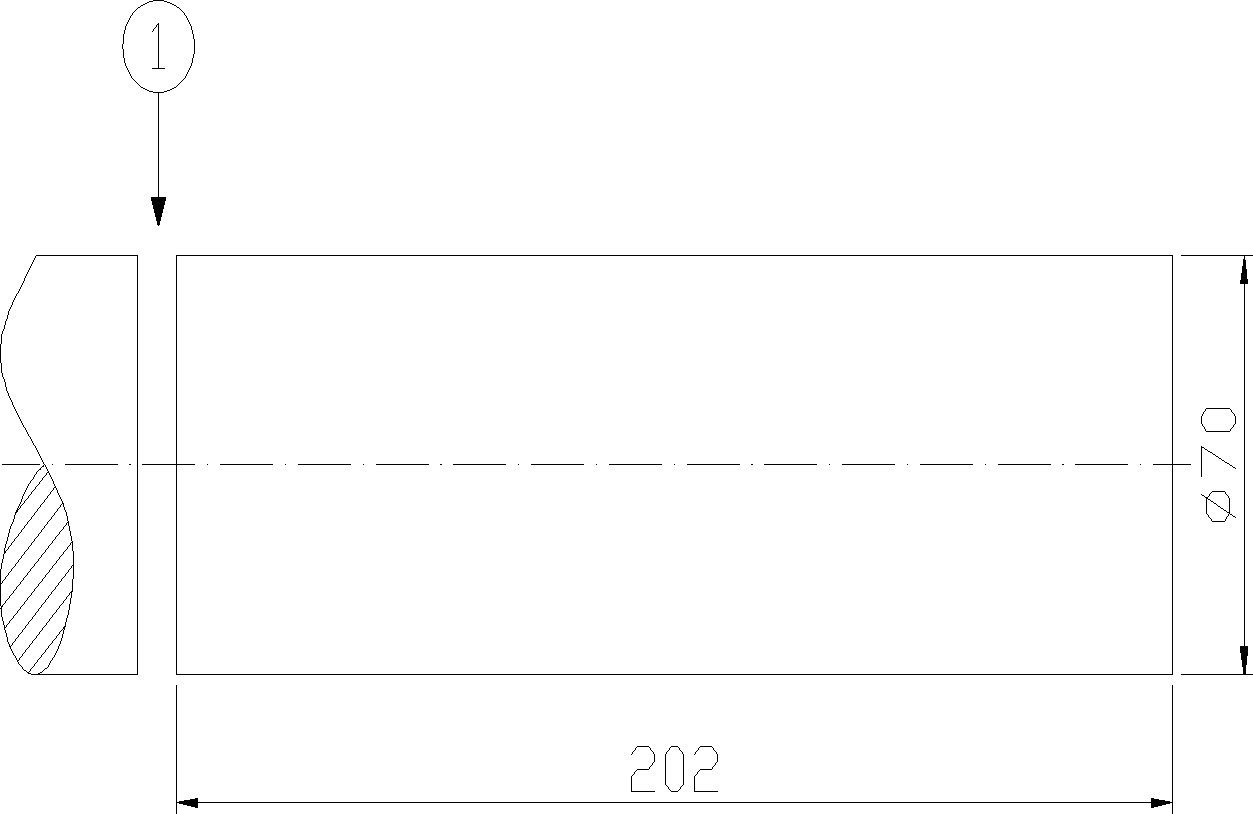

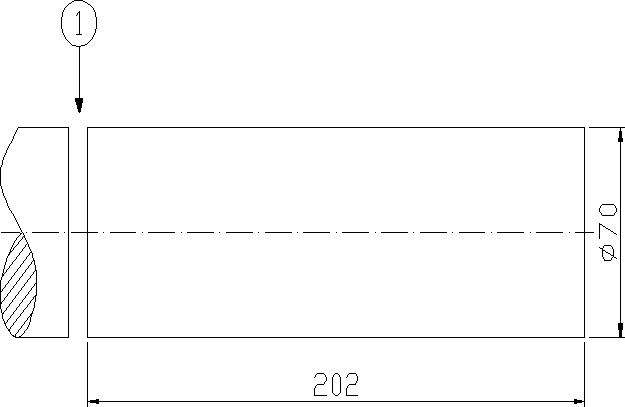

Opis operacji: Ciąć materiał φ70 na długość 202

Operacja

1

Oddział

Me

Stanowisko

GRA610

Pomoce warsztatowe

Sprawdziany Narzędzia Przyrządy

1. Tokarko - przecinarka Nóż przecinak z kątem Przymiar kreskowy dokładny MLPd 500

Nr zabiegu

v [m/min]

n [obr/min]

p [mm/obr]

1

150

681

0,4

Zmiany

Było

Wykonał Tomasz Adamkiewicz

Sprawdził

Zatwierdził

Zmieniono

Data

Podpis

Data

Podpis

Data

Podpis

Data i podpis

02.12.2007

Nazwa zakładu UTP BYDGOSZCZ		INSTRUKCJA NR 2				Symbol	Nr rys.	Pozycja	Nazwa części			Sztuk na komplet		Materiał
				Arkusz 2		L. ark.	1/2		00.00.01		Wałek stopniowany			1		40H

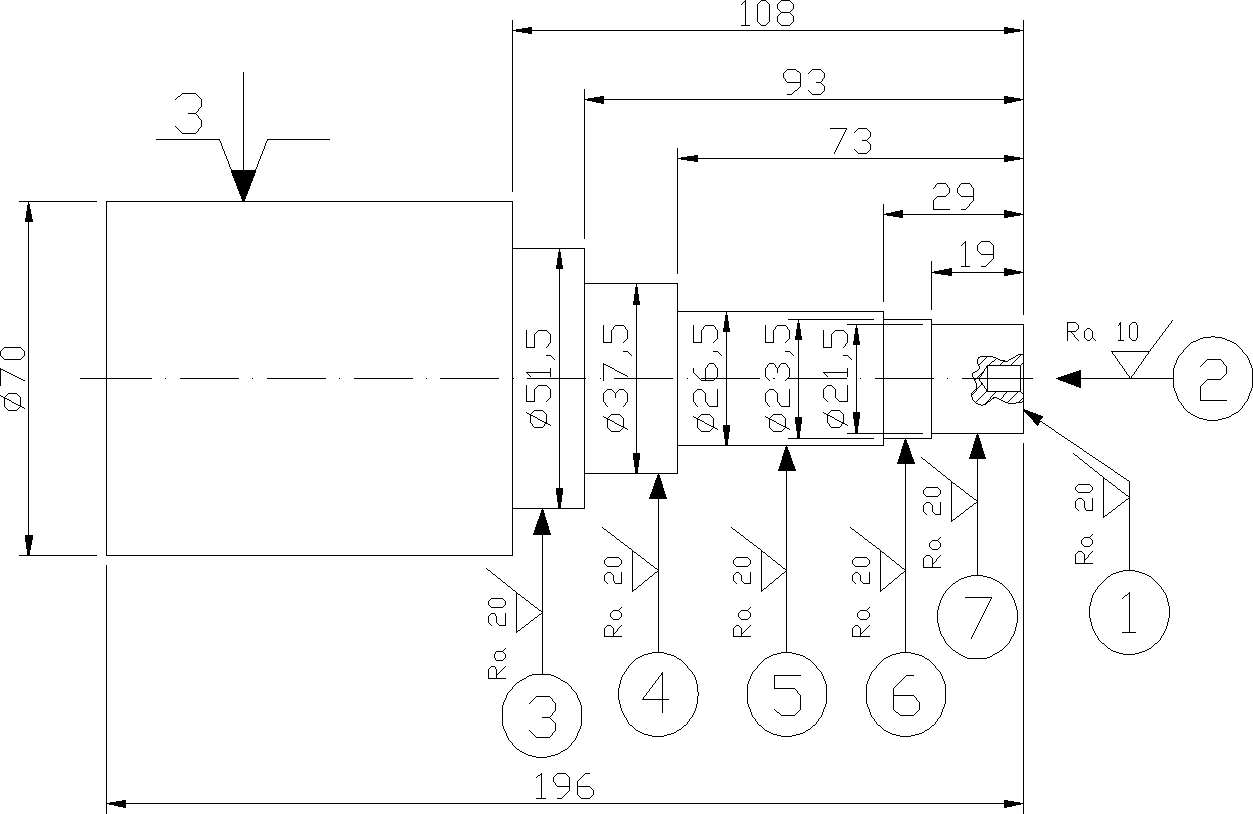

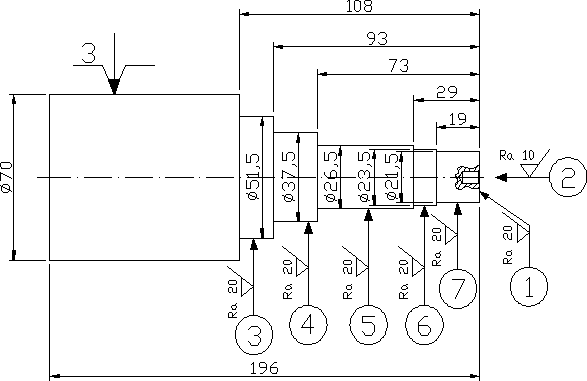

Opis operacji: Toczyć czoło zachowując wymiar 196 5. Toczyć zgrubnie φ26,5 na długości 73 Nakiełkować B2 na długość 8 6. Toczyć zgrubnie φ24,5 na długości 29 Toczyć zgrubnie φ51,5 na długości 108 7. Toczyć zgrubnie φ21,5 na długości 19 Toczyć zgrubnie φ36,5 na długości 93 Zamocowanie I												Operacja		2
																								Oddział		Me
																								Stanowisko		TUB25
																								Pomoce warsztatowe
																								Sprawdziany Narzędzia Przyrządy	Uchwyt 3-szczękowy PUTm-250 Uchwyt centrujący do nawiertaka PTRa PN-61/60221 Zderzak materiału Nóż składany SECODEX P111.26 Płytka SNMA 090308 Nawiertak NWRd3 Suwmiarka MAUb-140
																								Nr zabiegu	v [m/min]	n [obr/min]	p [mm/obr]
																								1	150	681	0,4
																								2	10	-	-
																								3	150	681	0,4
																								4	175	1081	0,4
																								5	175	1525	0,4
Zmiany	Było				Wykonał Tomasz Adamkiewicz			Sprawdził		Zatwierdził		6	175	2100	0,4
																								7	175	2368	0,4
						Zmieniono				Data		Podpis	Data	Podpis	Data	Podpis
						Data i podpis											02.12.2007

Nazwa zakładu UTP BYDGOSZCZ

INSTRUKCJA NR 3

Symbol

Nr rys.

Pozycja

Nazwa części

Sztuk na komplet

Materiał

Arkusz 3

L. ark.

2/2

00.00.01

Wałek stopniowany

1

40H

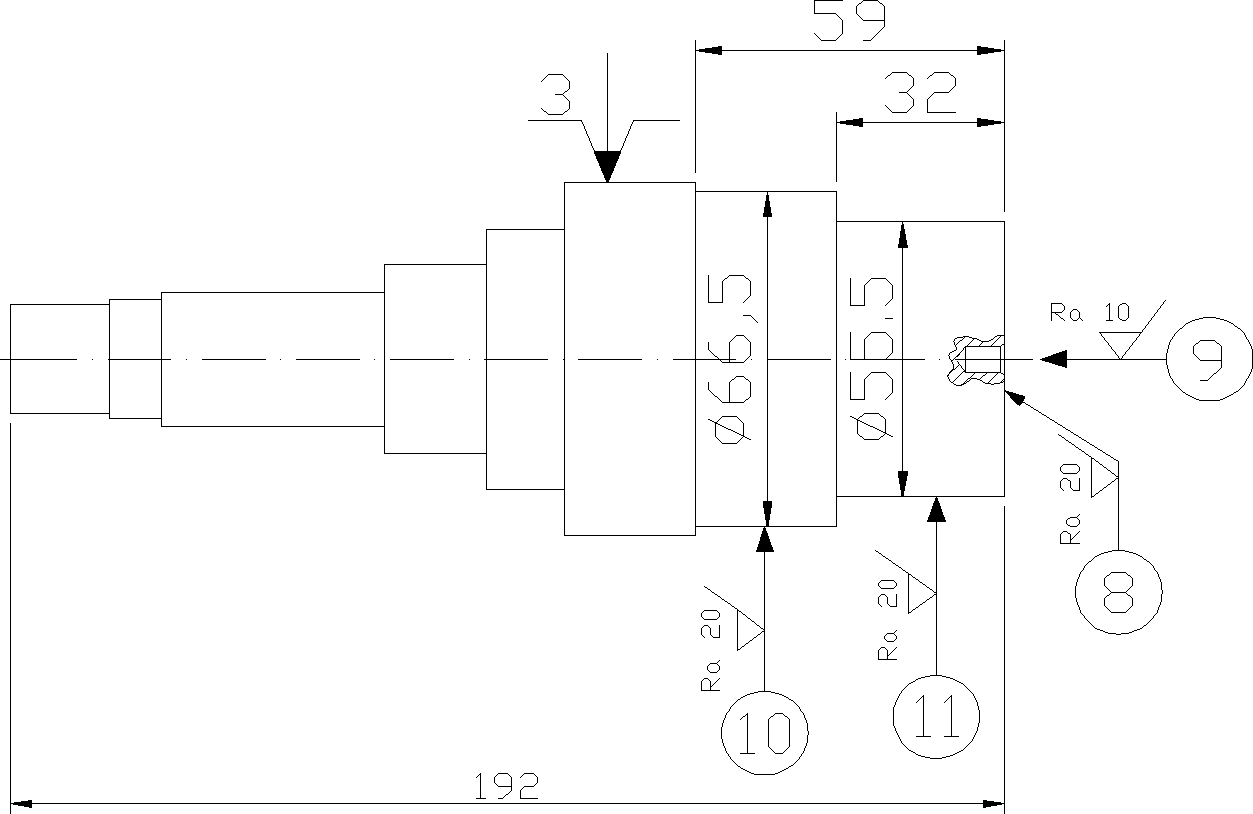

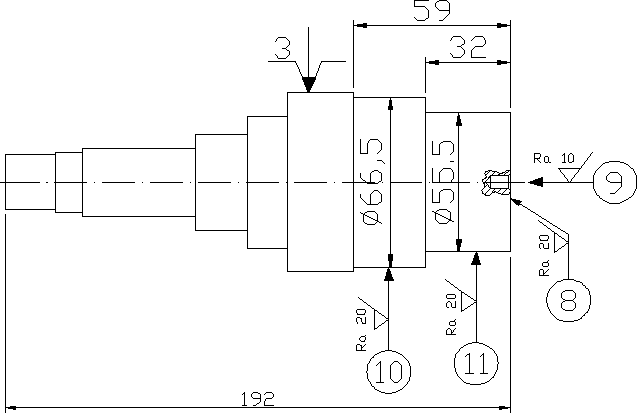

Opis operacji: Toczyć czoło zachowując wymiar 192 Nakiełkować B2 na długość 8 Toczyć zgrubnie φ60,5 na długości 59 Toczyć zgrubnie φ55,5 na długości 32 Zamocowanie II

Operacja

2

Oddział

Me

Stanowisko

TUB25

Pomoce warsztatowe

Sprawdziany Narzędzia Przyrządy

Uchwyt 3-szczękowy PUTm-250 Uchwyt centrujący do nawiertaka PTRa PN-61/60221 Zderzak materiału Nóż składany SECODEX P111.26 Płytka SNMA 090308 Nawiertak NWRd3 1. Suwmiarka MAUb-140

Nr zabiegu

v [m/min]

n [obr/min]

p [mm/obr]

8

150

681

0,4

9

10

-

-

10

135

613

0,4

11

175

837

0,4

Zmiany

Było

Wykonał Tomasz Adamkiewicz

Sprawdził

Zatwierdził

Zmieniono

Data

Podpis

Data

Podpis

Data

Podpis

Data i podpis

02.12.2007

Nazwa zakładu UTP BYDGOSZCZ		INSTRUKCJA NR 4				Symbol	Nr rys.	Pozycja	Nazwa części			Sztuk na komplet		Materiał
				Arkusz 4		L. ark.	1/2		00.00.01		Wałek stopniowany			1		40H

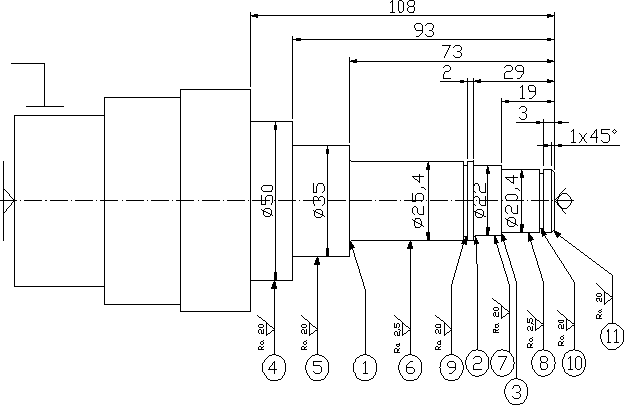

Opis operacji: Toczyć zaokrąglenie R1 7. Toczyć kształtująco φ22 Toczyć zaokrąglenie R1 8. Toczyć kształtująco φ20,4 Toczyć zaokrąglenie R0,5 9. Toczyć podcięcie φ21,5 zachowując wymiar 31 Toczyć kształtująco φ50 10. Toczyć podcięcie φ16,5 zachowując wymiar 3 Toczyć kształtująco φ35 11. Załamać krawędź 1x45 Toczyć kształtująco φ25,4 Zamocowanie I												Operacja		3
																								Oddział		Me
																								Stanowisko		TUB25
																								Pomoce warsztatowe
																								Sprawdziany Narzędzia Przyrządy	Kieł stały PZK64 Kieł obrotowy PZM64 Zabierak hakowy PZTb-40 Tarcza zabieraka Nóż składany SECODEX P111.26 Płytka SNMA 090308 1. Suwmiarka MAUb-140
																								Nr zabiegu	v [m/min]	n [obr/min]	p [mm/obr]
																								1	60	707	0,3
																								2	60	795	0,3
																								3	60	867	0,3
																								4	200	2891	0,3
																								5	200	2650	0,3
Zmiany	Było				Wykonał Tomasz Adamkiewicz			Sprawdził		Zatwierdził		6	200	2356	0,3
																								7	200	1719	0,3
						Zmieniono				Data		Podpis	Data	Podpis	Data	Podpis	8	200	1223	0,3
																								9	60	751	0,3
						Data i podpis											02.12.2007							10	60	935	0,3
																								11	255	3975	0,3

Nazwa zakładu UTP BYDGOSZCZ		INSTRUKCJA NR 5				Symbol	Nr rys.	Pozycja	Nazwa części			Sztuk na komplet		Materiał
				Arkusz 5		L. ark.	2/2		00.00.01		Wałek stopniowany			1		40H

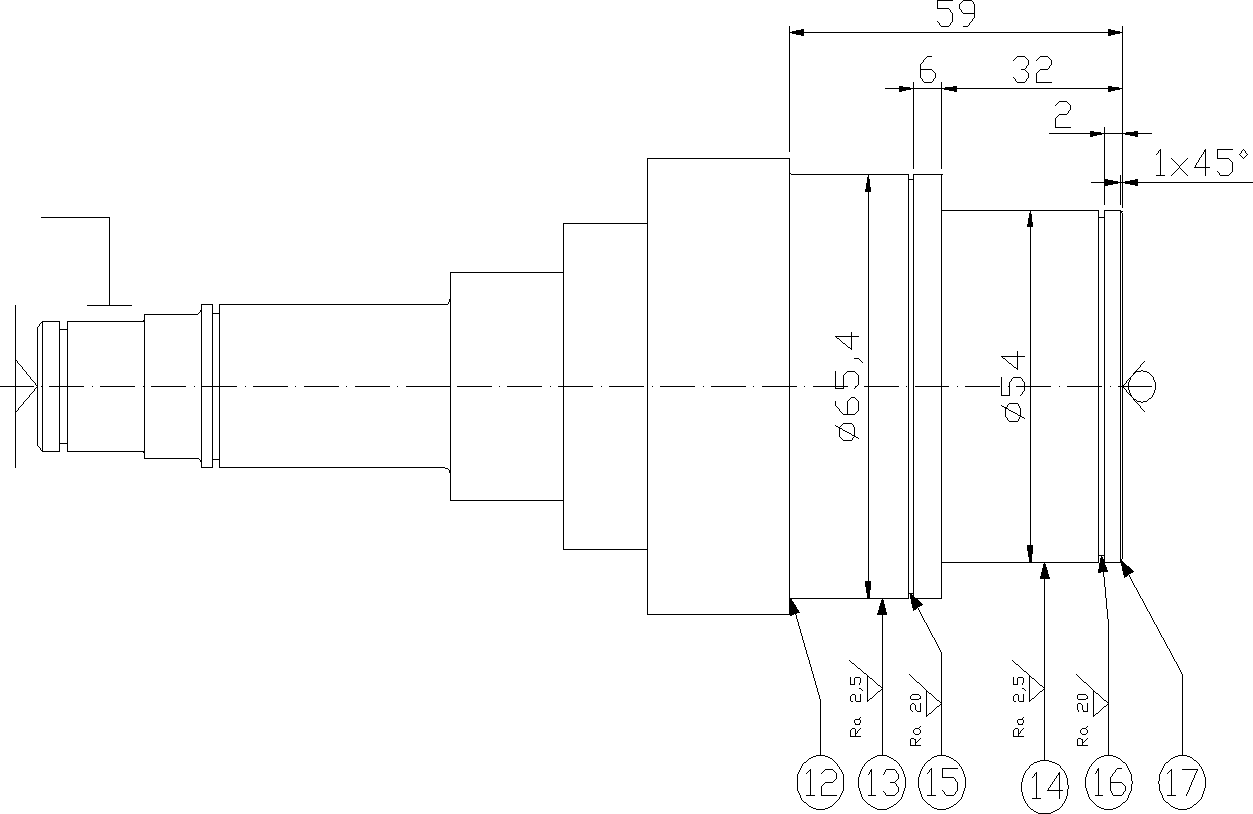

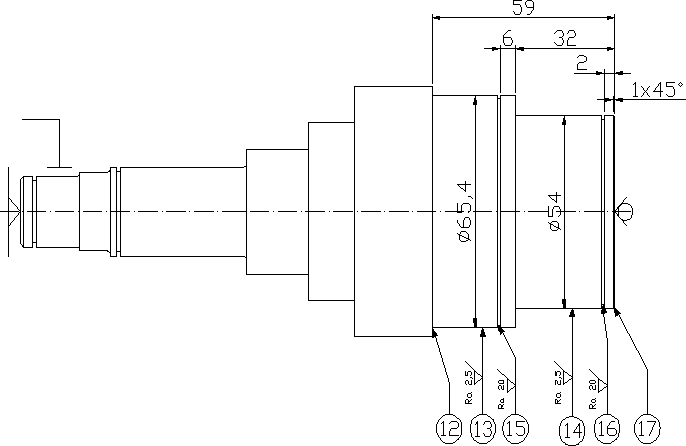

Opis operacji: Toczyć zaokrąglenie R1 15. Toczyć podcięcie φ61,5 zachowując wymiar 38 Toczyć kształtująco φ65,4 16. Toczyć podcięcie φ50,4 zachowując wymiar 2 Toczyć kształtująco φ54 17. Załamać krawędź 1x45 Zamocowanie II												Operacja		3
																								Oddział		Me
																								Stanowisko		TUB25
																								Pomoce warsztatowe
																								Sprawdziany Narzędzia Przyrządy	Kieł stały PZK64 Kieł obrotowy PZM64 Zabierak hakowy PZTb-40 Tarcza zabieraka Nóż składany SECODEX P111.26 Płytka SNMA 090308 1. Suwmiarka MAUb-140
																								Nr zabiegu	v [m/min]	n [obr/min]	p [mm/obr]
																								12	60	795	0,3
																								13	60	949	0,3
																								14	200	1136	0,3
																								15	60	292	0,3
																								16	60	353	0,3
Zmiany	Było				Wykonał Tomasz Adamkiewicz			Sprawdził		Zatwierdził		17	255	1502	0,3
						Zmieniono				Data		Podpis	Data	Podpis	Data	Podpis
						Data i podpis											02.12.2007

Nazwa zakładu UTP BYDGOSZCZ

INSTRUKCJA NR 6

Symbol

Nr rys.

Pozycja

Nazwa części

Sztuk na komplet

Materiał

Arkusz 6

L. ark.

1/1

00.00.01

Wałek stopniowany

1

40H

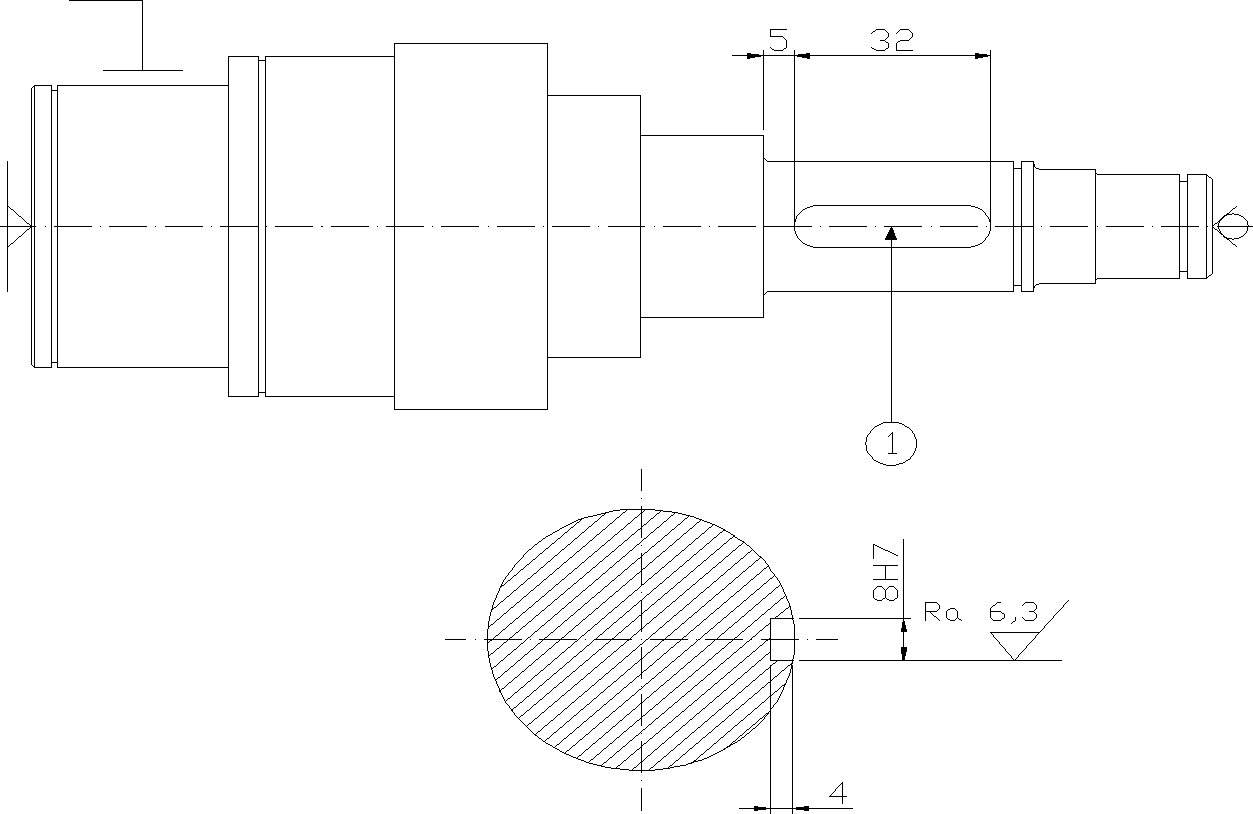

Opis operacji: 1. Frezować rowek wpustowy 8x7x32

Operacja

4

Oddział

Me

Stanowisko

FV

Pomoce warsztatowe

Sprawdziany Narzędzia Przyrządy

Tulejka redukcyjna PT Pa2\1 Tulejka redukcyjna PT Pa3\2 Frez trzpieniowy do rowków wpustowych dwupiórkowy NFPg - 8 S10S Suwmiarka MAUb-140

Nr zabiegu

v [m/min]

n [obr/min]

p [mm/obr]

1

60

751

0,1

Zmiany

Było

Wykonał Tomasz Adamkiewicz

Sprawdził

Zatwierdził

Zmieniono

Data

Podpis

Data

Podpis

Data

Podpis

Data i podpis

02.12.2007

Nazwa zakładu UTP BYDGOSZCZ		INSTRUKCJA NR 7				Symbol	Nr rys.	Pozycja	Nazwa części			Sztuk na komplet		Materiał
				Arkusz 7		L. ark.	1/1		00.00.01		Wałek stopniowany			1		40H

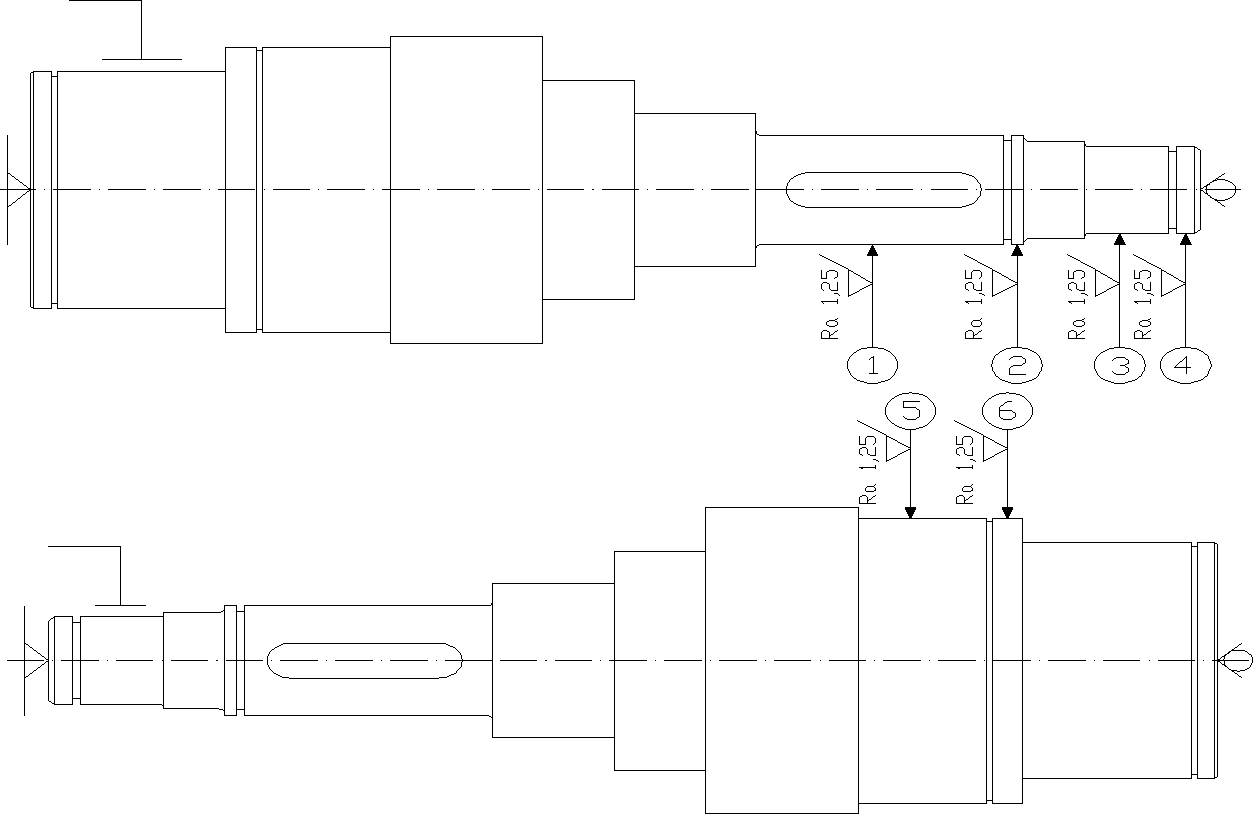

Opis operacji: Szlifować wykańczająco φ25 (+0,01) 4. Szlifować wykańczająco φ20 h7 Szlifować wykańczająco φ25 h7 5. Szlifować wykańczająco φ65 (+0,01) Szlifować wykańczająco φ20 (+0,01) 6. Szlifować wykańczająco φ65 h7												Operacja		5
																								Oddział		Me
																								Stanowisko		S
																								Pomoce warsztatowe
																								Sprawdziany Narzędzia Przyrządy	Kieł stały PZKf Zabierak hakowy PZTb-40 Tarcza zabieraka Ściernica tarczowa NSAa T1A/250x76x32-99A-25-N-6-V; PB-71/M59150 Sprawdzian szczękowy MSIa: 25h7; 20h7; 65h7
																								Nr zabiegu	v [m/min]	n [obr/min]	p [mm/obr]
																								1	14	222	0,0075
																								2	14	222	0,0075
																								3	14	222	0,0075
																								4	14	222	0,0075
																								5	14	222	0,0075
Zmiany	Było				Wykonał Tomasz Adamkiewicz			Sprawdził		Zatwierdził		6	14	222	0,0075
						Zmieniono				Data		Podpis	Data	Podpis	Data	Podpis
						Data i podpis											02.12.2007

---
