Projekt

Wentylacji i klimatyzacji z
Komputerowego Wspomagania Projektowania

dla budynku ???

Zespół projektowy:

???

???

???

???

Grupa ???

Semestr ???

Rok ???

SPIS TREŚCI ???(aktualizacja spisu)

1 Przedmiot opracowania

RYSUNKI PROJEKTU

1. ???

2. ???

3. ???

• Przedmiot opracowania

Celem opracowania jest przykładowy projekt instalacji klimatyzacji i wentylacji dla budynku biurowego ??? przy ul. ??? w ???. Projekt obejmuje ??? pomieszczeń znajdujących się ??? i posiadających funkcje ???. Lokalizacja budynku ???. Usytuowanie budynku względem stron świata ???

• Rozwiązanie architektoniczne projektowanych pomieszczeń

Rozwiązanie architektoniczne pomieszczenia

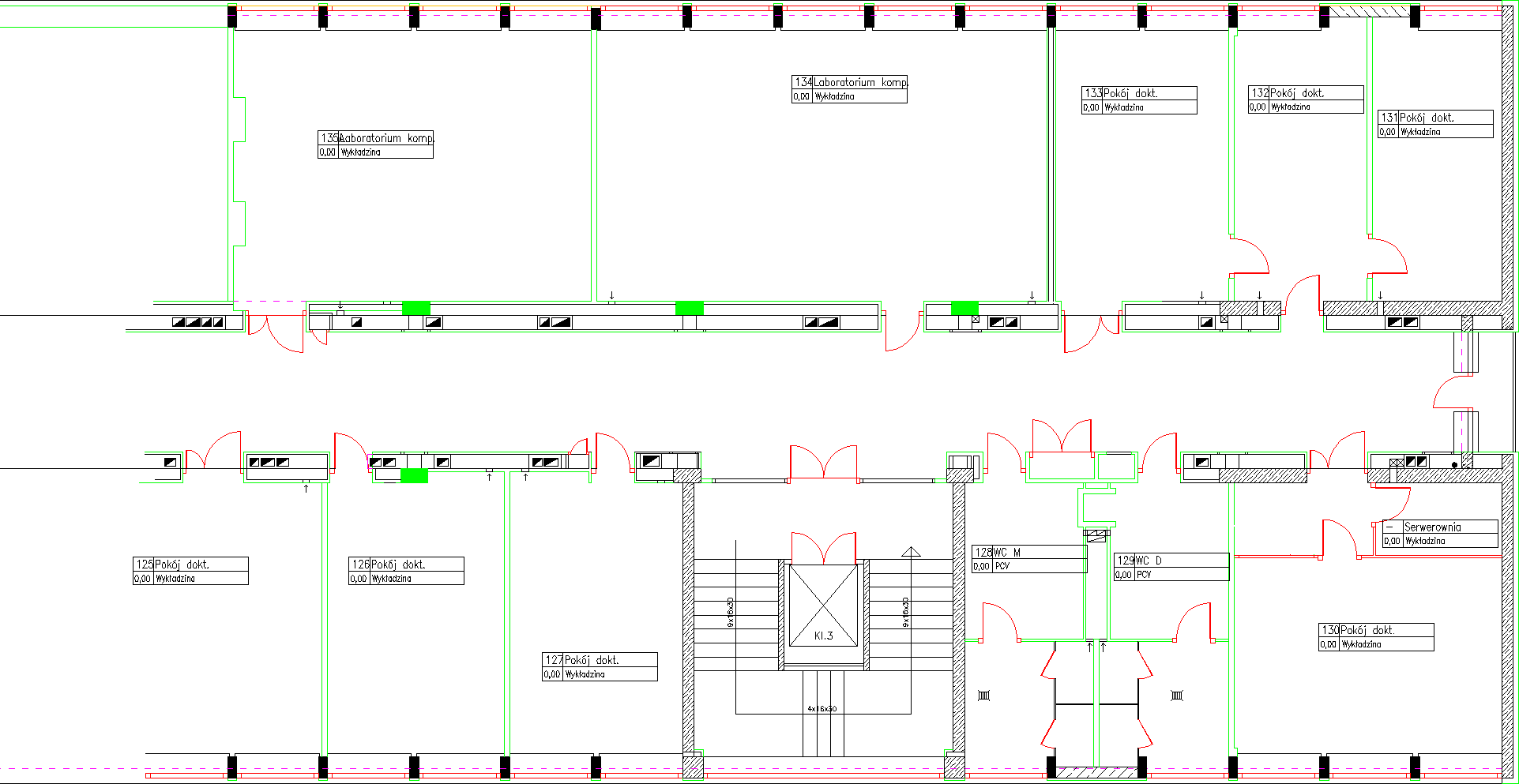

Rysunek ??? - Rzut pomieszczenia

Rysunek ??? - Przekrój pomieszczenia

• Założenia projektowe

1. Parametry powietrza zewnętrznego

Zima:	temperatura powietrza	-20 °C
	wilgotność względna	100 %
Lato:	temperatura powietrza	30 °C
	wilgotność względna	45 %

2. Parametry powietrza wewnętrznego w obsługiwanych pomieszczeniach (w godzinach określonych jako godziny przebywania ludzi)

Zima:	temperatura powietrza	20 °C
	wilgotność względna	50 %
Lato:	temperatura powietrza	24 °C
	wilgotność względna	50 %
Tolerancja:	temperatura wilgotność względna	1 K
Strumień świeżego powietrza:		50 m^3/h/os

• Obliczenia obciążenia cieplnego pomieszczeń

??? Obliczenia zysków ciepła - Windon.


Rysunek ??? - Obliczenie zysków ciepła




Rysunek ??? - Rozkład zysków ciepła

• Obliczenia strumieni powietrza

??? Obliczenia ilości powietrza - książka budynku xls.


Rysunek ??? - Strumienie powietrza w systemie

??? Porównanie ilości powietrza wyliczonego na podstawie poszczególnych wymuszeń i założeń higienicznych

	Strumień powietrza
L.p.	Zyski ciepła	Zyski wilgoci	Zanieczyszcz.	Higieniczne	CO2	EN 13779	EN 15251	Wymiany min	Wymiany max
[-]	[m3/h]	[m3/h]	[m3/h]	[m3/h]	[m3/h]	[m3/h]	[m3/h]	[m3/h]	[m3/h]
1	4776	4776		1550	860	1395	1007	390	1040

Rysunek ??? - Strumienie powietrza w systemie

Strumień do doboru
MIN	ŚWIEŻE
[m3/h]	[m3/h]
4776	1550

Rysunek ??? - Strumienie powietrza wymiarujące system

• Zakładany proces uzdatniania powietrza.

??? Wykres I-x i opis zastosowanych przemian powietrza dla wybranego systemu wentylacji i klimatyzacji




Rysunek ??? - Proces dla zimy




Rysunek ??? - Proces dla lata

Zakładany proces i poszczególne przemiany odniesiono do strumienia higienicznego - 1550 m³/h




Rysunek ??? - Wymiarowanie elementów dla zimy dla powietrza higienicznego




Rysunek ??? - Wymiarowanie elementów dla lata dla powietrza higienicznego

Zakładany proces i poszczególne przemiany odniesiono do strumienia całkowitego - 4800 m³/h




Rysunek ??? - Wymiarowanie elementów dla zimy dla powietrza całkowitego




Rysunek ??? - Wymiarowanie elementów dla lata dla powietrza całkowitego

• Dobór elementów nawiewnych i wywiewnych.

??? Dobór nawiewników i elementów wywiewnych

Próba doboru dla strumienia całkowitego - 4800 m³/h


Rysunek ??? - Wymiarowanie elementów nawiewnych dla strumienia całkowitego




Rysunek ??? - Dobór elementów nawiewnych dla strumienia całkowitego








Rysunek ??? - Obwiednia strumienia




Rysunek ??? - Dobór elementów wywiewnych




Rysunek ??? - Dobór elementów nawiewnych i wywiewnych dla strumienia całkowitego

Niniejsze rozwiązanie zostało uzyskane tylko dzięki podniesieniu dopuszczalnego poziomu mocy akustycznej w pomieszczeniu do wartości 40 dB(A). W pozostałych przypadkach dobór był niemożliwy.

Pomieszczenie	Strumień powietrza nawiewanego	Dobrany nawiewnik
???	???	???

Pomieszczenie	Strumień powietrza wywiewanego	Dobrany wywiewnik
???	???	???

• Bilans powietrza w pomieszczeniu.

??? Zestawienie strumieni nawiewnych i wywiewnych w opisywanym fragmencie budynku i lokalizacja elementów nawiewnych i wywiewnych na rysunku.




Rysunek ??? - Schemat koncepcyjny rozwiązania

• Dobór centrali wentylacyjnej.

??? Dobór centrali wentylacyjnej

Założenia wymiarujące

• Obsługa 5 sal komputerowych - Strumień 24.000 m³/h

• Spręż dyspozycyjny - 450 Pa nawiew i 400 Pa wywiew


Rysunek ??? - Schemat dobranej centrali klimatyzacyjnej




Rysunek ??? - Widok z boku dobranej centrali klimatyzacyjnej




Rysunek ??? - Widok z góry dobranej centrali klimatyzacyjnej

Dane akustyczne




Rysunek ??? - Dane akustyczne dobranej centrali klimatyzacyjnej




Rysunek ??? - Dane akustyczne dobranej centrali klimatyzacyjnej




Rysunek ??? - Dane akustyczne dobranej centrali klimatyzacyjnej

Kody elementów




Rysunek ??? - Kody elementów dobranej centrali klimatyzacyjnej

Podsumowanie danych doborowych

Functional sections in direction of airflow	v0 (m/s)	Et (%)	tw (°C)	ts (°C)	dP (Pa)
Supply:
Connection wall					5
Empty section					0
Silencer					19
Empty section					0
Bag filter	2,1				56
Heat exchanger, REGOTERM	1,8	77,8	-20,0 / 11,1	30,0 / 25,3	80
Empty section					0
Air heater	2,4		0,0 / 20,0		25
Empty section					0
Air cooler	2,2			30,0 / 13,5	104
Empty section					0
Air heater	2,4		13,5 / 18,0		22
Fan		78,8			883
Empty section					0
Silencer					19
Exhaust:
Connection wall					5
Empty section					0
Silencer					19
Empty section					0
Bag filter	2,1				56
Empty section					0
Heat exchanger, REGOTERM	1,8		20,0 / -8,7	24,0 / 28,7	85
Fan		74,4			695
Empty section					0
Silencer					19

Rysunek ??? - Podsumowanie dobranej centrali klimatyzacyjnej
