Politechnika Lubelska

w Lublinie

Laboratorium Urządzeń Elektrycznych

Ćwiczenie Nr 9

Nazwisko:

Imię:

Semestr

Grupa

Rok akad.

Temat ćwiczenia:

Badanie przekładników napięciowych.

Data wykonania:

Ocena

1.Cel ćwiczenia:

Celem ćwiczenia jest powtórzenie wiadomości o przekładnikach napięciowych oraz poznanie ich układów .

2.Badanie układu „V”:

Przebieg ćwiczenia:

Pomiary napięć pierwotnych i wtórnych wykonujemy dla następujących przypadków :

1.Praca normalna

2.Zanik napięcia w fazie T

3.Przepalenie wkładki bezpiecznikowej po stronie pierwotnej w fazie T

4.Przepalenie wkładki bezpiecznikowej po stronie wtórnej w fazie T

5.Błędne połączenie przekładnika fazy T

6.Zwarcie doziemne w fazie T

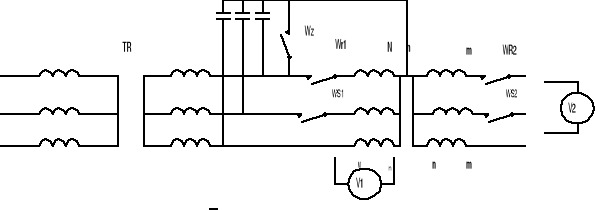

a) Schemat układu pomiarowego:

0x08 graphic

  1. Tabela pomiarów i wyników obliczeń dla linii 110 kV: (przekładnia : 250/100 V) :

Lp.

U1RS

U1RT

U1ST

U2RS

U2RT

U2ST

U1RS'

U1ST'

U1TR'

V

V

V

V

V

V

V

V

V

1

218

224

222

92

92

93

213

213

215

2

220

131

142

92

54

59

213

125

136

3

220

220

0

92

92

0

213

213

0

4

220

220

220

92

9

48

213

21

111

5

220

224

220

92

164

96

213

379

222

6

220

224

220

92

93

92

213

215

213

  1. Wzory i obliczenia (dla pkt. 1):

0x01 graphic

U1RS'=ϑU2RS =2,3*92 V = 213 [V]

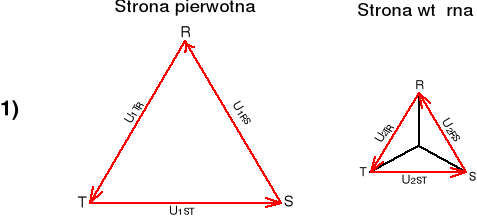

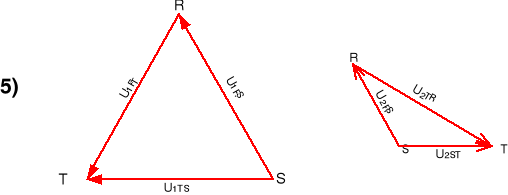

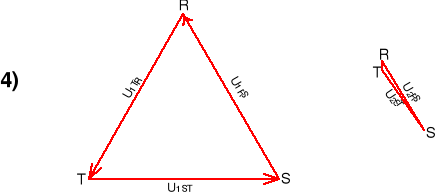

d) Wykresy wskazowe:

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

3.Badanie układu gwiazdowego:

a) Schemat układu pomiarowego:

0x08 graphic
b) Tabele pomiarowe (dla linii 110 kV):

Lp.

U1RS

U1TR

U1ST

U1R

U1S
