WYMIAROWANIE NADPROŻY ŻELBETOWYCH

4.0.1. NADPROŻE NAD OKNEM NA PARTERZE

- Zestawienie obciążeń:

Obciążenie	Wartość charakter. [kN/m^2]	Wartość obliczeniowa [kN/m^2]
Ciężar ściany zewnętrznej	4,333	4,915

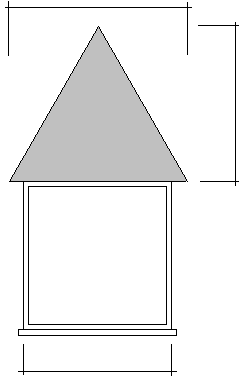

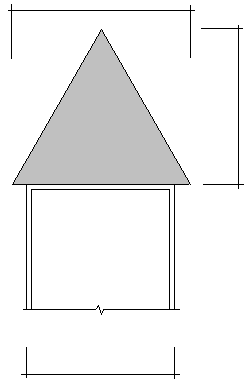

Bryła obciążeń nad rozpatrywanym nadprożem:

Schemat statyczny:

Wyznaczenie maksymalnego momentu zginającego:

q =A⋅4,915 =

M =0,125ql₀² =0,125⋅6,895⋅(1,025⋅1,8)² =2,934 kNm

Dobranie odpowiedniego nadproża fabrycznego:

Nadproże L-19 N o długości 180 cm ma nośność graniczną 2,64 kNm

Zastosowano więc 2 x L-19N o długości 180cm, otrzymując nośność 5,28 kNm.

2. NADPROŻE DRZWIOWE W ŚCIANIE WEWNĘTRZNEJ NA PARTERZE

Obciążenie	Wartość charakter. [kN/m^2]	Wartość oblicz. [kN/m^2]
Ciężar ściany wewnętrznej	4,32	4,865

Bryła obciążeń nad rozpatrywanym nadprożem:

Schemat statyczny:

- Wyznaczenie maksymalnego momentu zginającego:

q =A⋅4,865 =

M =0,125ql₀² =0,125⋅6,825⋅(1,025⋅1,8)² =2,904 kNm

- Dobranie odpowiedniego nadproża fabrycznego:

Nadproże L-19 N o długości 180 cm ma nośność graniczną 2,64 kNm.0

Zastosowano więc 2 x L-19N o długości 180cm, otrzymując nośność 5,28 kNm
