Sprawozdanie z wykonanego ćwiczenia pomiary Pojemności i indukcyjności Mostkiem maxwella-Wiena
Imię i nazwisko: Karol Chlebowski Piotr Grześkowiak Adam Koniarski Marcin Kowalski
Wydział ELEKTRYCZNY		Semestr IV		Rok akademicki 2000/2001
Zespół	Data wykonania		Ocena		Podpis
II	10.05.2001

1. Opis ćwiczenia

Naszym zadaniem był pomiar indukcyjności wzajemnej dwóch cewek w funkcji odległości między nimi. Do pomiarów wykorzystaliśmy oporniki nastawne o błędzie względnym równym 0.5% oraz kondensator nastawny o błędzie względnym równym 0.05%. Za wskaźnik zera posłużył nam oscyloskop katodowy. Ekranami były metalowe obudowy rezystorów i kondensatora nastawczego. Do ekranowania oscyloskopu został wykorzystany układ gałęzi Wagnera zapewniający potencjał ochronny.

Schemat mostka do pomiaru indukcyjności

Wyniki pomiarów dla prądów o kierunkach zgodnych i przeciwnych w cewkach zapisane zostały w tabelkach.

Przeciwny kierunek prądu

Parametry	Odległość l[mm]
		0	5	10	15	20	25	30	40	50	60	70	80	90	100
R3[kΩ]	13.491	13.486	13.482	13.477	13.477	13.473	13.473	13.473	13.473	13.472	13.472	13.364	13.464	13.459
C3[uF]	5855	6258	6404	6504	6558	6605	6632	6669	6691	6702	6711	6715	6720	6726
R2[kΩ]	2	2	2	2	2	2	2	2	2	2	2	2	2	2
R4[kΩ]	5	5	5	5	5	5	5	5	5	5	5	5	5	5

Zgodny kierunek prądu

Parametry	Odległość l[mm]
		0	5	10	15	20	25	30	40	50	60	70	80	90	100
R3[kΩ]	13.459	13.450	13.450	13.450	13.455	13.455	13.441	13.441	13.441	13.441	13.441	13.441	13.440	13.440
C3[μF]	7621	7215	7064	6983	6925	6874	6844	6806	6784	6767	6761	6755	6750	6748
R2[kΩ]	2	2	2	2	2	2	2	2	2	2	2	2	2	2
R4[kΩ]	5	5	5	5	5	5	5	5	5	5	5	5	5	5

2. Obliczenia

3. Wnioski

Pomiary indukcyjności doły następujące wyniki: przykładowo dla odległości między cewkami równej l = 15 [mm] otrzymaliśmy indukcyjność:

• zgodny kierunek prądu


• przeciwny kierunek prądu

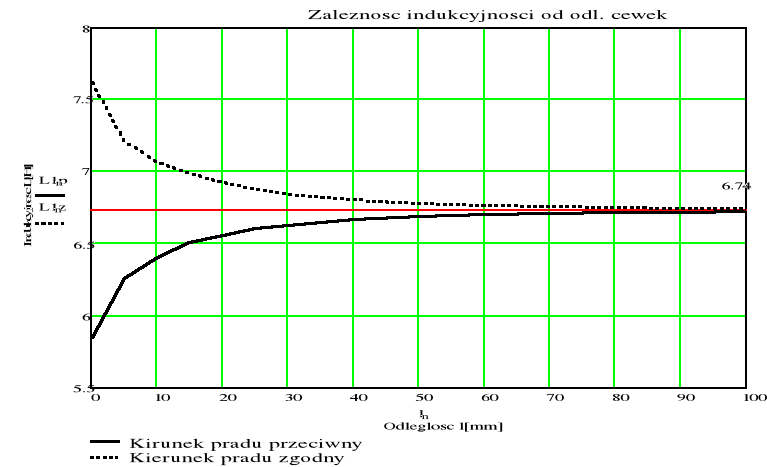

Zauważalny wpływ indukcyjności wzajemnej cewek maleje dosyć szybko i w odległości ok. 5 cm jest już znikomy.

Pomiary przeprowadzane przy pomocy mostka Maxwella-Wiena są bardzo dokładne. Błąd względny w przypadku pomiaru indukcyjności wynosi tylko 0.15%.

---
