Gliwice, 16.12.2009r.
Temat laboratorium:
Silnik wykonawczy prądu stałego (SWPS)
Automatyka i Robotyka sem. III,
grupa 3, sekcja 1
1 Antas Tomasz
2 Cedrych Dawid
3 Charuza Bartosz
4 Domagała Michał
5 Dudkiewicz Radosław
6 Furman Łukasz
7 Firek Dariusz
8 Garyga Tomasz
9 Głódkowski Piotr
10 Iwański Mateusz
11 Kuc Artur
12 Korbela Robert
13 Korus Michał
Data wykonania ćwiczenia: 9.12.2009r.
1 Wstęp teoretyczny
Silnik wykonawczy prądu stałego (SWPS) jest silnikiem elektrycznym zasilanym prądem stałym i służy do zamiany energii elektrycznej na energię mechaniczną . Znajduje zastosowanie w układach napędowych automatyki.
Od tego typu układów oczekuje się dużej szybkości działania, dobrych charakterystyk dynamicznych, dużego momentu rozruchowego, możliwości pracy przy braku ruchu wirnika, dokładnej stabilizacji wielkości takich jak moment obrotowy prędkość obrotowa, kąt obrotu. Układy powinny charakteryzować się małymi wymiarami oraz trwałą konstrukcją.
Silnik posiada cechę charakterystyczną w swojej budowie, a mianowicie komutator. Zjawisko komutacji to zmiana kierunku prądu w zwoju zwartym przez szczotkę. Uzwojenie stojana jest skupione i umieszczone na biegunach, a uzwojenia wirnika jest ułożone w żłobkach. Komutator jest umieszczony na wale wirnika, a poszczególne punkty uzwojenia wirnika są połączone z komutatorem.
Do komutatora przylegają nieruchome szczotki. W taki sposób zrealizowane jest galwaniczne połączenie obracających się uzwojeń wirnika z nieruchomym obwodem zewnętrznym, który jest umieszczony w osi prostopadłej do osi biegunów głównych. Obracające się uzwojenie wytwarza pole magnetyczne działające wzdłuż osi szczotek. Kiedy zwój podchodzi pod szczotkę, wówczas następuje zmiana kierunku prądu płynącego przez zwój na przeciwny.
Silniki tego rodzaju możemy sterować od strony twornika (sterowanie twornikowe) oraz od strony biegunów (sterowanie biegunowe).
2 Obiekt badany: parametry.
typ silnika: SB-4
napięcie znamionowe: 110 [V]
prąd znamionowy: 0,5 [A]
moment na wale: 650 [Gcm]
znamionowa prędkość obrotowa: 3600 [obr/min]
moc oddawana: 24 [W]
oporność uzwojenia stojana: 1400 ± 130 [Ω]
oporność uzwojenia wirnika: 46 ± 4,6 [Ω]
ciężar: 1,25 [kG]
3 Schemat badanego silnika i układu pomiarowego.
Oznaczenia:
IMC - indukcyjny miernik częstotliwości,
H - hamulec indukcyjny,
F - miernik częstotliwości.
4 Program ćwiczenia
Zdjąć charakterystyki robocze silnika: Iw [mA], Is [mA], β [º] = f(fm[s-1]), dla:
α=1, Uw = 60 [V], Us = 60 [V], gdzie α = Us/ Uw,
α=2/3, Uw = 60 [V], Us = 40 [V],
α=1/2, Uw = 60 [V], Us = 30 [V].
Zmieniać β od 0º do 6º co 2º.
Zdjąć charakterystyki regulacyjne silnika: Iw [mA], Is [mA], fm[s-1] = f(Us [V]), przy
Uw = 60 [V] dla M, któremu odpowiadają położenia ciężarków:
β = 0º, 2º, 4º. Napięcie Us zmianiać od 60 [V] do 10 [V] co 10 [V].
5 Zestawienie w tabeli wyników pomiarów oraz wyznaczone wielkości mocy.
Uw |
Iw [A] |
Pw |
Us |
Is [A] |
Ps |
Pm |
M [Gcm] |
ß |
n |
η |
|
|
[V] |
|
[W] |
[V] |
|
[W] |
[W] |
|
[º] |
[obr/min] |
|
beta w rad |
|
60 |
0,045 |
2,7 |
60 |
0,060 |
3,60 |
0 |
0 |
0 |
3140 |
0 |
0 |
|
60 |
0,045 |
2,7 |
60 |
0,090 |
5,40 |
1,586182 |
52,34925 |
2 |
3030 |
0,195825 |
0,0349 |
|
60 |
0,050 |
3,0 |
60 |
0,130 |
7,80 |
3,097187 |
104,6347 |
4 |
2960 |
0,286777 |
0,0698 |
|
60 |
0,045 |
2,7 |
60 |
0,160 |
9,60 |
4,546988 |
156,7927 |
6 |
2900 |
0,369674 |
0,105 |
|
60 |
0,045 |
2,7 |
40 |
0,060 |
2,40 |
0 |
0 |
0 |
2100 |
0 |
0 |
|
60 |
0,045 |
2,7 |
40 |
0,100 |
4,00 |
1,054837 |
52,34925 |
2 |
2015 |
0,157438 |
0,034907 |
|
60 |
0,045 |
2,7 |
40 |
0,125 |
5,00 |
1,982828 |
104,6347 |
4 |
1895 |
0,25751 |
0,069813 |
|
60 |
0,045 |
2,7 |
40 |
0,160 |
6,40 |
2,814429 |
156,7927 |
6 |
1795 |
0,309278 |
0,10472 |
|
60 |
0,045 |
2,7 |
30 |
0,060 |
1,80 |
0 |
0 |
0 |
1520 |
0 |
0 |
|
60 |
0,045 |
2,7 |
30 |
0,080 |
2,40 |
0,761682 |
52,34925 |
2 |
1455 |
0,149349 |
0,034907 |
|
60 |
0,045 |
2,7 |
30 |
0,110 |
3,30 |
1,419893 |
104,6347 |
4 |
1357 |
0,236649 |
0,069813 |
|
60 |
0,045 |
2,7 |
30 |
0,155 |
4,65 |
1,795276 |
156,7927 |
6 |
1145 |
0,244255 |
0,10472 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 |
0,040 |
2,4 |
60 |
0,06 |
3,6 |
0 |
0 |
0 |
3220 |
0 |
0 |
|
60 |
0,040 |
2,4 |
50 |
0,06 |
3 |
0 |
0 |
0 |
2675 |
0 |
0 |
|
60 |
0,040 |
2,4 |
40 |
0,06 |
2,4 |
0 |
0 |
0 |
2100 |
0 |
0 |
|
60 |
0,040 |
2,4 |
30 |
0,05 |
1,5 |
0 |
0 |
0 |
1530 |
0 |
0 |
|
60 |
0,040 |
2,4 |
20 |
0,05 |
1 |
0 |
0 |
0 |
960 |
0 |
0 |
|
60 |
0,040 |
2,4 |
10 |
0,05 |
0,5 |
0 |
0 |
0 |
460 |
0 |
0 |
|
60 |
0,040 |
2,4 |
60 |
0,1 |
6 |
1,635914 |
52,34925 |
2 |
3125 |
0,194752 |
0,034907 |
|
60 |
0,040 |
2,4 |
50 |
0,1 |
5 |
1,324436 |
52,34925 |
2 |
2530 |
0,178978 |
0,034907 |
|
60 |
0,040 |
2,4 |
40 |
0,09 |
3,6 |
1,037562 |
52,34925 |
2 |
1982 |
0,172927 |
0,034907 |
|
60 |
0,040 |
2,4 |
30 |
0,09 |
2,7 |
0,732889 |
52,34925 |
2 |
1400 |
0,143704 |
0,034907 |
|
60 |
0,040 |
2,4 |
20 |
0,08 |
1,6 |
0,440257 |
52,34925 |
2 |
841 |
0,110064 |
0,034907 |
|
60 |
0,040 |
2,4 |
10 |
0,08 |
0,8 |
0,175893 |
52,34925 |
2 |
336 |
0,054967 |
0,034907 |
|
60 |
0,040 |
2,4 |
60 |
0,13 |
7,8 |
3,149505 |
104,6347 |
4 |
3010 |
0,308775 |
0,069813 |
|
60 |
0,040 |
2,4 |
50 |
0,12 |
6 |
2,612729 |
104,6347 |
4 |
2497 |
0,311039 |
0,069813 |
|
60 |
0,040 |
2,4 |
40 |
0,12 |
4,8 |
1,975503 |
104,6347 |
4 |
1888 |
0,274375 |
0,069813 |
|
60 |
0,040 |
2,4 |
30 |
0,12 |
3,6 |
1,388503 |
104,6347 |
4 |
1327 |
0,231417 |
0,069813 |
|
60 |
0,040 |
2,4 |
20 |
0,12 |
2,4 |
0,822429 |
104,6347 |
4 |
786 |
0,171339 |
0,069813 |
|
60 |
0,040 |
2,4 |
10 |
0,11 |
1,1 |
0,315997 |
104,6347 |
4 |
302 |
0,090285 |
0,069813 |
6 Charakterystyki

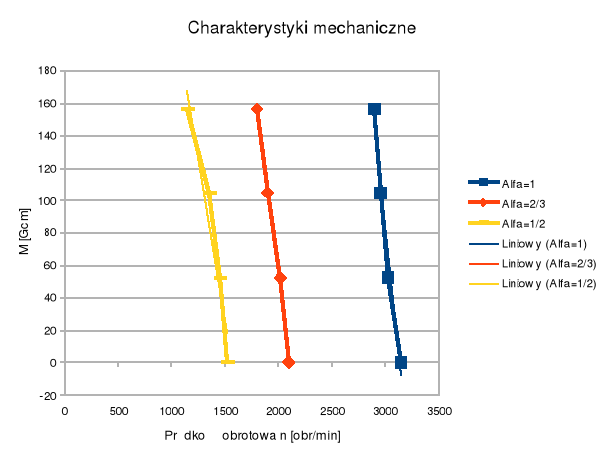

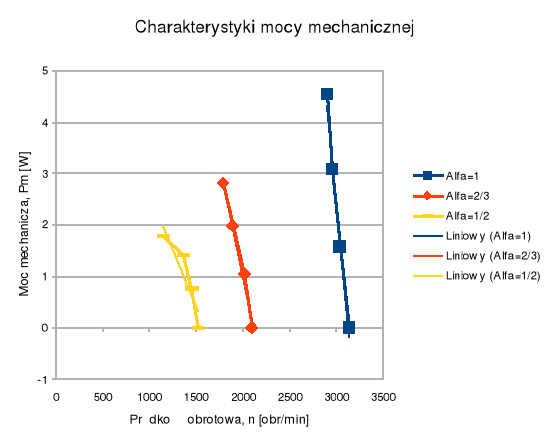

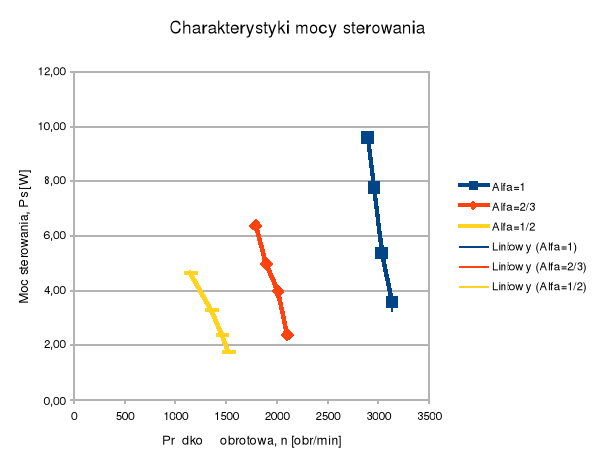

Sporządzono następujące rodziny charakterystyk roboczych:

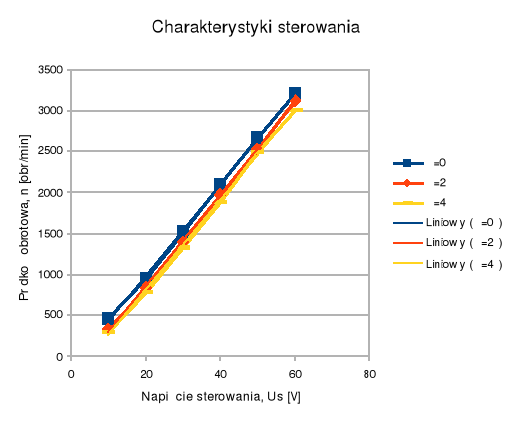

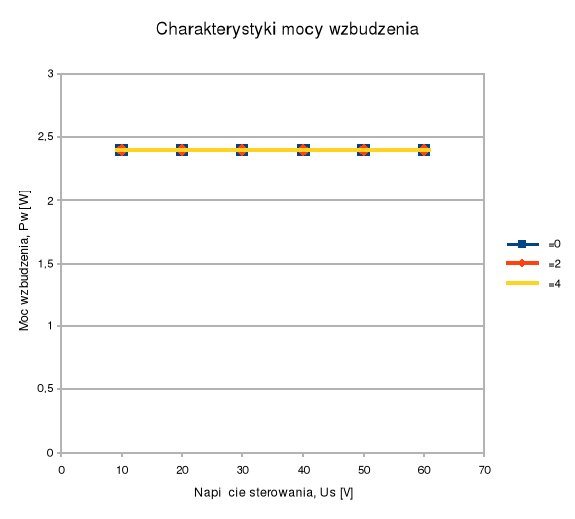

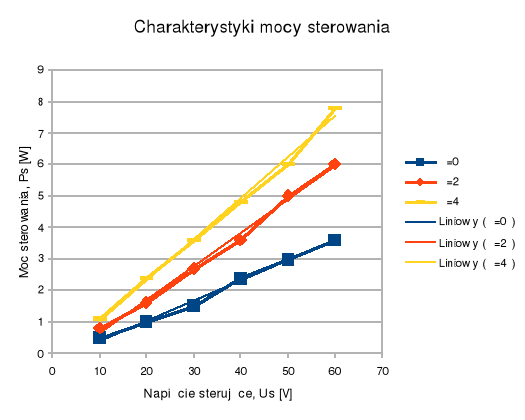

Wyznaczono następujące rodziny charakterystyk regulacyjnych:
7 Wnioski
Za pomocą aproksymacji liniowej uzyskaliśmy liniowe wykresy rodziny charakterystyk roboczych oraz regulacyjnych. Łatwo możemy zaobserwować że odchylenia punktów które odpowiadają za rzeczywiste wyniki pomiarów znajdują się blisko prostej aproksymującej co oznacza że wyniki są bliskie idealnej charakterystyce.
Podczas wykonywania pomiarów mogło dojść do błędów wynikających z niedokładności płynnej regulacji potencjometru oraz błędu paralaksy. To mogło spowodować nieidealność charakterystyk.
Charakterystykami najbardziej zbliżonymi do idealnej są :
Dla charakterystyk roboczych: mechaniczne mocy sterowania
Dla charakterystyk regulacyjnych: sterowania, mocy wzbudzenia oraz sprawności.
Warto zauważyć że charakterystyki dla alfa =1/2 są mniej liniowe niż dla pozostałych alfa w przypadku charakterystyk mechanicznych.
Niestety sporym błędem wynikającym z przyczyn podanych powyżej obciążona jest rodzina roboczych charakterystyk wzbudzenia.
Zmierzone napięcie utyku wyniosło 3V.
Jak wynika z przeprowadzonych przez nas pomiarów i obliczeń, sprawność silnika wykonawczego prądu stałego silnie zależy od momentu M na wale oraz od napięcia sterującego. Dla obu parametrów sprawność zachowuje się podobnie, czyli przy zwiększaniu kąta odchylania ciężarka (z którym wiąże się wartość momentu M) oraz przy zwiększaniu napięcia sterującego Us sprawność rośnie. Największą sprawność osiągającą wartość równą prawie 0.37 uzyskaliśmy dla największego badanego przez nas kąta odchylenia równego 6º, oraz dla największego napięcia sterującego Us=60V. Jak wynika z zamieszczonej przez nas charakterystyki sprawności, która nie jest liniowa, sprawność rośnie, ale tylko do pewnego momentu, w którym osiągamy maksymalną jej wartość dla zadanych parametrów. Wnioskujemy zatem, że nie istnieje silnik wykonawczy prądu stałego idealny, dla którego sprawność wynosiłaby 1.
