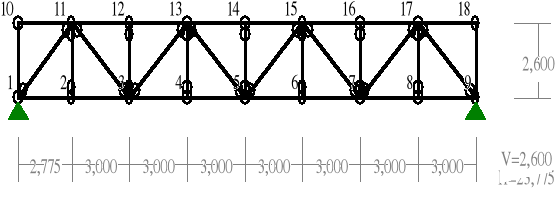

WĘZŁY:
WĘZŁY:
------------------------------------------------------------------
Nr: X [m]: Y [m]: Nr: X [m]: Y [m]:
------------------------------------------------------------------
1 0,000 0,000 10 0,000 2,600
2 2,775 0,000 11 2,775 2,600
3 5,775 0,000 12 5,775 2,600
4 8,775 0,000 13 8,775 2,600
5 11,775 0,000 14 11,775 2,600
6 14,775 0,000 15 14,775 2,600
7 17,775 0,000 16 17,775 2,600
8 20,775 0,000 17 20,775 2,600
9 23,775 0,000 18 23,775 2,600
------------------------------------------------------------------
PODPORY: P o d a t n o ś c i
------------------------------------------------------------------
Węzeł: Rodzaj: Kąt: Dx(Do*): Dy: DFi:
[ m / k N ] [rad/kNm]
------------------------------------------------------------------
1 stała 0,0 0,000E+00 0,000E+00
9 przesuwna 0,0 0,000E+00*
------------------------------------------------------------------
OSIADANIA:
------------------------------------------------------------------
Węzeł: Kąt: Wx(Wo*)[m]: Wy[m]: FIo[grad]:
------------------------------------------------------------------
B r a k O s i a d a ń
------------------------------------------------------------------

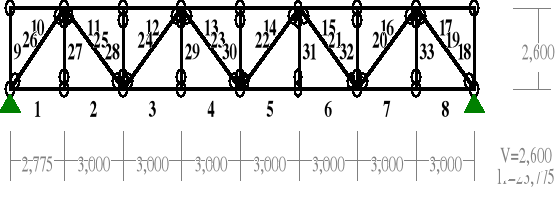

PRĘTY:
PRZEKROJE PRĘTÓW:
PRĘTY UKŁADU:
Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;
10 - przegub-sztyw.; 11 - przegub-przegub
22 - cięgno
------------------------------------------------------------------
Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:
------------------------------------------------------------------
1 00 1 2 2,775 0,000 2,775 1,000 3 HEB200
2 00 2 3 3,000 0,000 3,000 1,000 3 HEB200
3 00 3 4 3,000 0,000 3,000 1,000 3 HEB200
4 00 4 5 3,000 0,000 3,000 1,000 3 HEB200
5 00 5 6 3,000 0,000 3,000 1,000 3 HEB200
6 00 6 7 3,000 0,000 3,000 1,000 3 HEB200
7 00 7 8 3,000 0,000 3,000 1,000 3 HEB200
8 00 8 9 3,000 0,000 3,000 1,000 3 HEB200
9 00 1 10 0,000 2,600 2,600 1,000 3 HEB200
10 00 10 11 2,775 0,000 2,775 1,000 3 HEB200
11 00 11 12 3,000 0,000 3,000 1,000 3 HEB200
12 00 12 13 3,000 0,000 3,000 1,000 3 HEB200
13 00 13 14 3,000 0,000 3,000 1,000 3 HEB200
14 00 14 15 3,000 0,000 3,000 1,000 3 HEB200
15 00 15 16 3,000 0,000 3,000 1,000 3 HEB200
16 00 16 17 3,000 0,000 3,000 1,000 3 HEB200
17 00 17 18 3,000 0,000 3,000 1,000 3 HEB200
18 00 18 9 0,000 -2,600 2,600 1,000 3 HEB200
19 11 9 17 -3,000 2,600 3,970 1,000 2 HEB100
20 11 17 7 -3,000 -2,600 3,970 1,000 2 HEB100
21 11 7 15 -3,000 2,600 3,970 1,000 2 HEB100
22 11 15 5 -3,000 -2,600 3,970 1,000 2 HEB100
23 11 5 13 -3,000 2,600 3,970 1,000 2 HEB100
24 11 13 3 -3,000 -2,600 3,970 1,000 2 HEB100
25 11 3 11 -3,000 2,600 3,970 1,000 2 HEB100
26 11 11 1 -2,775 -2,600 3,803 1,000 2 HEB100
27 11 2 11 0,000 2,600 2,600 1,000 2 HEB100
28 11 12 3 0,000 -2,600 2,600 1,000 2 HEB100
29 11 4 13 0,000 2,600 2,600 1,000 2 HEB100
30 11 14 5 0,000 -2,600 2,600 1,000 2 HEB100
31 11 6 15 0,000 2,600 2,600 1,000 2 HEB100
32 11 16 7 0,000 -2,600 2,600 1,000 2 HEB100
33 11 8 17 0,000 2,600 2,600 1,000 2 HEB100
------------------------------------------------------------------
WIELKOŚCI PRZEKROJOWE:
------------------------------------------------------------------
Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:
------------------------------------------------------------------
2 24,8 432 167 86 86 10,0 1 Stal St0
3 75,3 5513 2001 551 551 20,0 1 Stal St0
------------------------------------------------------------------
STAŁE MATERIAŁOWE:
------------------------------------------------------------------
Materiał: Moduł E: Napręż.gr.: AlfaT:
[N/mm2] [N/mm2] [1/K]
------------------------------------------------------------------
1 Stal St0 205000 175,000 1,20E-05
------------------------------------------------------------------
IMPERFEKCJE: Fo/L = PSIo
------------------------------------------------------------------
Pręt: Wo/L: Fo/L: L/Wo: L/Fo: Wo[m]: Fo[m]:
------------------------------------------------------------------
B r a k I m p e r f e k c j i
------------------------------------------------------------------
ZESTAWIENIE MATERIAŁU:
------------------------------------------------------------------
Oznaczenie: Materiał: Długość[m] Masa[t]
------------------------------------------------------------------
I *200x200 Stal St0 2x 2,78 +14x 3,00 +
2x 2,60 = 52,75 3,118
S *100x100 Stal St0 7x 3,97 + 1x 3,80 +
7x 2,60 = 49,79 0,969
------------------------------------------------------------------
MASA CAŁKOWITA USTROJU: 4,087
------------------------------------------------------------------

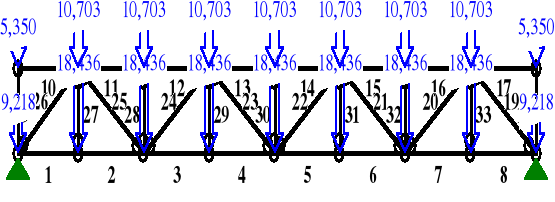

OBCIĄŻENIA:
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
1 Skupione 0,0 9,218 0,00
1 Skupione 0,0 18,436 2,78
3 Skupione 0,0 18,436 0,00
3 Skupione 0,0 18,436 3,00
5 Skupione 0,0 18,436 0,00
5 Skupione 0,0 18,436 3,00
7 Skupione 0,0 18,436 0,00
7 Skupione 0,0 18,436 3,00
10 Skupione 0,0 5,350 0,00
10 Skupione 0,0 10,703 2,78
12 Skupione 0,0 10,703 0,00
12 Skupione 0,0 10,703 3,00
14 Skupione 0,0 10,703 0,00
14 Skupione 0,0 10,703 3,00
16 Skupione 0,0 10,703 0,00
16 Skupione 0,0 10,703 3,00
18 Skupione 0,0 5,350 0,00
18 Skupione 0,0 9,218 2,60
------------------------------------------------------------------
==================================================================
W Y N I K I
Teoria I-go rzędu
==================================================================
OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:
------------------------------------------------------------------
Grupa: Znaczenie: d: γf:
------------------------------------------------------------------
Ciężar wł. 1,00
B -"" Zmienne 1 1,00 1,00
------------------------------------------------------------------

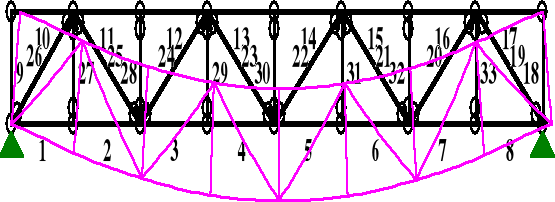

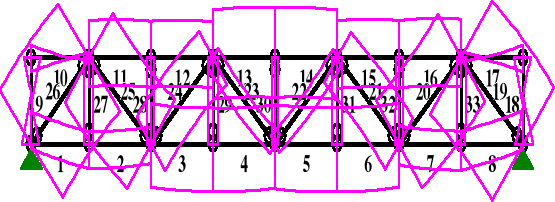

MOMENTY:
TNĄCE:
NORMALNE:
SIŁY PRZEKROJOWE: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:
------------------------------------------------------------------
1 0,00 0,000 -6,939 4,402 125,964
1,00 2,775 3,002 2,762 125,964
2 0,00 0,000 3,002 0,114 125,964
0,07 0,199 3,013* -0,004 125,964
0,06 0,188 3,013* 0,003 125,964
1,00 3,000 0,684 -1,659 125,964
3 0,00 0,000 0,684 1,576 285,674
0,89 2,672 2,784* -0,004 285,674
0,89 2,660 2,784* 0,003 285,674
1,00 3,000 2,751 -0,198 285,674
4 0,00 0,000 2,751 0,419 285,674
0,24 0,715 2,900* -0,004 285,674
0,23 0,703 2,900* 0,003 285,674
1,00 3,000 1,348 -1,354 285,674
5 0,00 0,000 1,348 1,363 288,290
0,77 2,309 2,919* -0,002 288,290
1,00 3,000 2,776 -0,411 288,290
6 0,00 0,000 2,776 0,182 288,290
0,10 0,305 2,804* 0,002 288,290
1,00 3,000 0,663 -1,591 288,290
7 0,00 0,000 0,663 1,755 133,651
0,99 2,965 3,268* 0,002 133,651
1,00 3,000 3,268 -0,018 133,651
8 0,00 0,000 3,268 -2,540 133,651
1,00 3,000 -7,011 -4,313 133,651
9 0,00 0,000 6,939 -5,198 -10,845
1,00 2,600 -6,576 -5,198 -9,308
10 0,00 0,000 -6,576 3,958 -5,198
1,00 2,775 2,131 2,318 -5,198
11 0,00 0,000 2,131 0,771 -226,281
0,43 1,301 2,634* 0,002 -226,281
1,00 3,000 1,785 -1,002 -226,281
12 0,00 0,000 1,785 0,813 -226,281
0,46 1,383 2,345* -0,004 -226,281
0,46 1,371 2,345* 0,003 -226,281
1,00 3,000 1,565 -0,960 -226,281
13 0,00 0,000 1,565 1,213 -306,750
0,68 2,051 2,811* 0,001 -306,750
1,00 3,000 2,545 -0,560 -306,750
14 0,00 0,000 2,545 0,569 -306,750
0,32 0,961 2,819* 0,001 -306,750
1,00 3,000 1,592 -1,205 -306,750
15 0,00 0,000 1,592 0,942 -231,573
0,53 1,594 2,342* -0,000 -231,573
1,00 3,000 1,756 -0,832 -231,573
16 0,00 0,000 1,756 1,115 -231,573
0,63 1,887 2,808* -0,000 -231,573
1,00 3,000 2,441 -0,658 -231,573
17 0,00 0,000 2,441 -2,150 -5,261
1,00 3,000 -6,668 -3,923 -5,261
18 0,00 0,000 -6,668 5,261 -9,273
1,00 2,600 7,011 5,261 -10,810
19 0,00 0,000 0,000 -0,292 -170,150
0,50 1,985 -0,290* 0,000 -169,897
1,00 3,970 0,000 0,292 -169,644
20 0,00 0,000 0,000 -0,292 129,833
0,50 1,985 -0,290* 0,000 129,580
1,00 3,970 0,000 0,292 129,327
21 0,00 0,000 0,000 -0,292 -75,307
0,50 1,985 -0,290* 0,000 -75,054
1,00 3,970 0,000 0,292 -74,801
22 0,00 0,000 0,000 -0,292 24,680
0,50 1,985 -0,290* 0,000 24,427
1,00 3,970 0,000 0,292 24,174
23 0,00 0,000 0,000 -0,292 27,637
0,50 1,985 -0,290* 0,000 27,890
1,00 3,970 0,000 0,292 28,143
24 0,00 0,000 0,000 -0,292 -78,341
0,50 1,985 -0,290* 0,000 -78,594
1,00 3,970 0,000 0,292 -78,847
25 0,00 0,000 0,000 -0,292 132,497
0,50 1,985 -0,290* 0,000 132,750
1,00 3,970 0,000 0,292 133,003
26 0,00 0,000 0,000 -0,270 -165,237
0,50 1,901 -0,257* 0,000 -165,490
1,00 3,803 0,000 0,270 -165,744
27 0,00 0,000 0,000 0,000 15,788
1,00 2,600 0,000 0,000 16,294
28 0,00 0,000 0,000 0,000 -12,518
1,00 2,600 0,000 0,000 -13,024
29 0,00 0,000 0,000 0,000 19,053
1,00 2,600 0,000 0,000 19,559
30 0,00 0,000 0,000 0,000 -11,832
1,00 2,600 0,000 0,000 -12,338
31 0,00 0,000 0,000 0,000 19,029
1,00 2,600 0,000 0,000 19,535
32 0,00 0,000 0,000 0,000 -12,650
1,00 2,600 0,000 0,000 -13,156
33 0,00 0,000 0,000 0,000 15,915
1,00 2,600 0,000 0,000 16,421
------------------------------------------------------------------
* = Wartości ekstremalne
NAPRĘŻENIA:
NAPRĘŻENIA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
Pręt: x/L: x[m]: SigmaG: SigmaD: SigmaMax/Ro:
[MPa]
------------------------------------------------------------------
1 Stal St0
1 0,00 0,000 29,313 4,143 0,168*
1,00 2,775 11,284 22,173 0,127
2 0,00 0,000 11,284 22,173 0,127
0,06 0,188 11,264 22,193 0,127*
1,00 3,000 15,487 17,969 0,103
3 0,00 0,000 36,697 39,179 0,224
0,89 2,660 32,888 42,988 0,246*
1,00 3,000 32,948 42,928 0,245
4 0,00 0,000 32,948 42,928 0,245
0,23 0,703 32,679 43,197 0,247*
1,00 3,000 35,493 40,383 0,231
5 0,00 0,000 35,841 40,730 0,233
0,77 2,320 32,992 43,580 0,249*
1,00 3,000 33,250 43,321 0,248
6 0,00 0,000 33,250 43,321 0,248
0,11 0,316 33,199 43,372 0,248*
1,00 3,000 37,082 39,489 0,226
7 0,00 0,000 16,546 18,952 0,108
1,00 3,000 11,822 23,677 0,135*
8 0,00 0,000 11,822 23,677 0,135
1,00 3,000 30,465 5,033 0,174*
9 0,00 0,000 -14,025 11,145 0,080*
1,00 2,600 10,692 -13,164 0,075
10 0,00 0,000 11,238 -12,618 0,072*
1,00 2,775 -4,555 3,175 0,026
11 0,00 0,000 -33,915 -26,186 0,194
0,43 1,301 -34,828 -25,273 0,199*
1,00 3,000 -33,288 -26,813 0,190
12 0,00 0,000 -33,288 -26,813 0,190
0,46 1,383 -34,303 -25,798 0,196*
1,00 3,000 -32,890 -27,212 0,188
13 0,00 0,000 -43,576 -37,898 0,249
0,68 2,051 -45,835 -35,639 0,262*
1,00 3,000 -45,353 -36,121 0,259
14 0,00 0,000 -45,353 -36,121 0,259
0,32 0,973 -45,850 -35,624 0,262*
1,00 3,000 -43,624 -37,850 0,249
15 0,00 0,000 -33,640 -27,867 0,192
0,52 1,570 -35,000 -26,507 0,200*
1,00 3,000 -33,939 -27,568 0,194
16 0,00 0,000 -33,939 -27,568 0,194
0,63 1,887 -35,846 -25,660 0,205*
1,00 3,000 -35,182 -26,325 0,201
17 0,00 0,000 -5,127 3,729 0,029
1,00 3,000 11,396 -12,793 0,073*
18 0,00 0,000 10,863 -13,326 0,076
1,00 2,600 -14,152 11,281 0,081*
19 0,00 0,000 -68,609 -68,609 0,392
0,49 1,954 -65,157 -71,860 0,411*
1,00 3,970 -68,405 -68,405 0,391
20 0,00 0,000 52,352 52,352 0,299
0,49 1,954 55,603 48,900 0,318*
1,00 3,970 52,148 52,148 0,298
21 0,00 0,000 -30,366 -30,366 0,174
0,49 1,954 -26,914 -33,617 0,192*
1,00 3,970 -30,162 -30,162 0,172
22 0,00 0,000 9,952 9,952 0,057
0,49 1,954 13,203 6,500 0,075*
1,00 3,970 9,748 9,748 0,056
23 0,00 0,000 11,144 11,144 0,064
0,50 2,000 14,599 7,895 0,083*
1,00 3,970 11,348 11,348 0,065
24 0,00 0,000 -31,589 -31,589 0,181
0,50 2,000 -28,340 -35,044 0,200*
1,00 3,970 -31,793 -31,793 0,182
25 0,00 0,000 53,426 53,426 0,305
0,50 2,000 56,881 50,177 0,325*
1,00 3,970 53,630 53,630 0,306
26 0,00 0,000 -66,628 -66,628 0,381
0,51 1,946 -63,764 -69,701 0,398*
1,00 3,803 -66,832 -66,832 0,382
27 0,00 0,000 6,366 6,366 0,036
1,00 2,600 6,570 6,570 0,038*
28 0,00 0,000 -5,048 -5,048 0,029
1,00 2,600 -5,252 -5,252 0,030*
29 0,00 0,000 7,682 7,682 0,044
1,00 2,600 7,887 7,887 0,045*
30 0,00 0,000 -4,771 -4,771 0,027
1,00 2,600 -4,975 -4,975 0,028*
31 0,00 0,000 7,673 7,673 0,044
1,00 2,600 7,877 7,877 0,045*
32 0,00 0,000 -5,101 -5,101 0,029
1,00 2,600 -5,305 -5,305 0,030*
33 0,00 0,000 6,417 6,417 0,037
1,00 2,600 6,621 6,621 0,038*
------------------------------------------------------------------
* = Wartości ekstremalne

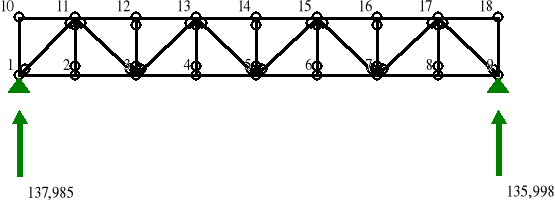

REAKCJE PODPOROWE:
REAKCJE PODPOROWE: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]:
------------------------------------------------------------------
1 -0,000 137,985 137,985
9 0,000 135,998 135,998
------------------------------------------------------------------
PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):
------------------------------------------------------------------
1 0,00000 -0,00000 0,00000 -0,00148 ( -0,085)
2 0,00023 -0,00521 0,00522 -0,00187 ( -0,107)
3 0,00047 -0,00976 0,00977 -0,00126 ( -0,072)
4 0,00103 -0,01283 0,01287 -0,00069 ( -0,040)
5 0,00158 -0,01381 0,01390 -0,00003 ( -0,002)
6 0,00214 -0,01299 0,01317 0,00064 ( 0,036)
7 0,00270 -0,01008 0,01044 0,00121 ( 0,069)
8 0,00296 -0,00566 0,00639 0,00185 ( 0,106)
9 0,00322 -0,00000 0,00322 0,00147 ( 0,084)
10 0,00312 -0,00002 0,00312 -0,00144 ( -0,082)
11 0,00311 -0,00513 0,00600 -0,00189 ( -0,108)
12 0,00267 -0,00983 0,01018 -0,00125 ( -0,072)
13 0,00223 -0,01273 0,01292 -0,00069 ( -0,040)
14 0,00164 -0,01387 0,01397 -0,00003 ( -0,002)
15 0,00104 -0,01290 0,01294 0,00064 ( 0,037)
16 0,00059 -0,01015 0,01017 0,00120 ( 0,069)
17 0,00014 -0,00558 0,00558 0,00188 ( 0,107)
18 0,00013 -0,00002 0,00013 0,00143 ( 0,082)
------------------------------------------------------------------
PRZEMIESZCZENIA:
DEFORMACJE: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f:
------------------------------------------------------------------
1 -0,0000 -0,0052 -0,085 -0,107 0,0002 17809,9
2 -0,0052 -0,0098 -0,107 -0,072 0,0002 12529,6
3 -0,0098 -0,0128 -0,072 -0,040 0,0002 13236,2
4 -0,0128 -0,0138 -0,040 -0,002 0,0003 11575,7
5 -0,0138 -0,0130 -0,002 0,036 0,0003 11520,1
6 -0,0130 -0,0101 0,036 0,069 0,0002 13218,5
7 -0,0101 -0,0057 0,069 0,106 0,0003 11902,5
8 -0,0057 0,0000 0,106 0,084 0,0002 17754,8
9 0,0000 -0,0031 -0,085 -0,082 0,0001 35467,4
10 -0,0000 -0,0051 -0,082 -0,108 0,0002 16415,1
11 -0,0051 -0,0098 -0,108 -0,072 0,0003 11997,8
12 -0,0098 -0,0127 -0,072 -0,040 0,0002 13519,8
13 -0,0127 -0,0139 -0,040 -0,002 0,0003 11550,6
14 -0,0139 -0,0129 -0,002 0,037 0,0003 11492,7
15 -0,0129 -0,0101 0,037 0,069 0,0002 13527,1
16 -0,0101 -0,0056 0,069 0,107 0,0003 11360,4
17 -0,0056 -0,0000 0,107 0,082 0,0002 16357,0
18 0,0001 0,0032 0,082 0,084 0,0001 35359,8
19 -0,0021 0,0041 0,115 0,065 0,0005 7393,8
20 0,0043 0,0094 0,098 0,049 0,0005 7393,8
21 0,0059 0,0091 0,071 0,022 0,0005 7393,8
22 0,0104 0,0115 0,040 -0,010 0,0005 7393,8
23 0,0094 0,0082 0,007 -0,043 0,0005 7393,8
24 0,0111 0,0077 -0,024 -0,074 0,0005 7393,8
25 0,0071 0,0018 -0,051 -0,100 0,0005 7393,8
26 0,0059 0,0000 -0,067 -0,110 0,0004 8711,6
27 -0,0002 -0,0031 -0,064 -0,064 0,0000 1,06E+15
28 0,0027 0,0005 -0,048 -0,048 0,0000 1,00E+30
29 -0,0010 -0,0022 -0,027 -0,027 0,0000 7,32E+14
30 0,0016 0,0016 -0,001 -0,001 0,0000 1,46E+15
31 -0,0021 -0,0010 0,024 0,024 0,0000 7,32E+14
32 0,0006 0,0027 0,047 0,047 0,0000 7,32E+14
33 -0,0030 -0,0001 0,062 0,062 0,0000 7,32E+14
------------------------------------------------------------------
PRĘT NR 1
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):1 Koniec(B):2 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 2,775 Kąt: 0,00
Rzuty Imperfekcje
H: 2,775 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
1 Skupione 0,0 9,218 0,00
1 Skupione 0,0 18,436 2,78
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 -6,939 4,402 125,964 -0,0000 29,313 4,143
0,10 -5,740 4,238 125,964 -0,0004 27,139 6,318
0,20 -4,586 4,074 125,964 -0,0009 25,047 8,410
0,30 -3,479 3,910 125,964 -0,0014 23,038 10,419
0,40 -2,416 3,746 125,964 -0,0019 21,111 12,346
0,50 -1,399 3,582 125,964 -0,0025 19,267 14,190
0,60 -0,428 3,418 125,964 -0,0030 17,505 15,952
0,70 0,498 3,254 125,964 -0,0036 15,826 17,631
0,80 1,378 3,090 125,964 -0,0041 14,229 19,227
0,90 2,213 2,926 125,964 -0,0047 12,715 20,741
1,00 3,002 2,762 125,964 -0,0052 11,284 22,173
------------------------------------------------------------------
1,00 3,002* 2,762 125,964 11,284 22,173
0,00 -6,939* 4,402 125,964 29,313 4,143
0,00 -6,939 4,402* 125,964 29,313 4,143
1,00 3,002 2,762* 125,964 11,284 22,173
0,00 -6,939 4,402 125,964* 29,313 4,143
1,00 3,002 2,762 125,964* 11,284 22,173
0,00 -6,939 4,402 125,964 29,313* 4,143
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 2
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):2 Koniec(B):3 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 3,002 0,114 125,964 -0,0052 11,284 22,173
0,10 3,009 -0,063 125,964 -0,0058 11,270 22,186
0,20 2,964 -0,240 125,964 -0,0063 11,353 22,104
0,30 2,865 -0,418 125,964 -0,0068 11,532 21,925
0,40 2,713 -0,595 125,964 -0,0073 11,807 21,649
0,50 2,508 -0,772 125,964 -0,0077 12,179 21,277
0,60 2,250 -0,950 125,964 -0,0082 12,648 20,809
0,70 1,938 -1,127 125,964 -0,0086 13,213 20,243
0,80 1,573 -1,304 125,964 -0,0090 13,875 19,582
0,90 1,155 -1,482 125,964 -0,0094 14,633 18,824
1,00 0,684 -1,659 125,964 -0,0098 15,487 17,969
------------------------------------------------------------------
0,07 3,013* -0,004 125,964 11,264 22,193
0,06 3,013* 0,003 125,964 11,264 22,193
1,00 0,684* -1,659 125,964 15,487 17,969
0,00 3,002 0,114* 125,964 11,284 22,173
1,00 0,684 -1,659* 125,964 15,487 17,969
1,00 0,684 -1,659 125,964* 15,487 17,969
0,06 3,013 0,003 125,964* 11,264 22,193
0,06 3,013 0,003 125,964 11,264 22,193*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 3
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):3 Koniec(B):4 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
3 Skupione 0,0 18,436 0,00
3 Skupione 0,0 18,436 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,684 1,576 285,674 -0,0098 36,697 39,179
0,10 1,130 1,398 285,674 -0,0101 35,888 39,988
0,20 1,523 1,221 285,674 -0,0105 35,175 40,701
0,30 1,863 1,044 285,674 -0,0109 34,559 41,317
0,40 2,149 0,866 285,674 -0,0112 34,040 41,837
0,50 2,383 0,689 285,674 -0,0115 33,616 42,260
0,60 2,563 0,512 285,674 -0,0118 33,290 42,586
0,70 2,690 0,334 285,674 -0,0121 33,060 42,817
0,80 2,763 0,157 285,674 -0,0124 32,926 42,950
0,90 2,784 -0,020 285,674 -0,0126 32,889 42,987
1,00 2,751 -0,198 285,674 -0,0128 32,948 42,928
------------------------------------------------------------------
0,89 2,784* -0,004 285,674 32,888 42,988
0,89 2,784* 0,003 285,674 32,888 42,988
0,00 0,684* 1,576 285,674 36,697 39,179
0,00 0,684 1,576* 285,674 36,697 39,179
1,00 2,751 -0,198* 285,674 32,948 42,928
0,00 0,684 1,576 285,674* 36,697 39,179
0,89 2,784 0,003 285,674* 32,888 42,988
0,89 2,784 0,003 285,674 32,888 42,988*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 4
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):4 Koniec(B):5 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 2,751 0,419 285,674 -0,0128 32,948 42,928
0,10 2,850 0,242 285,674 -0,0130 32,768 43,108
0,20 2,896 0,064 285,674 -0,0132 32,685 43,191
0,30 2,889 -0,113 285,674 -0,0133 32,698 43,178
0,40 2,828 -0,290 285,674 -0,0135 32,808 43,068
0,50 2,715 -0,468 285,674 -0,0136 33,015 42,862
0,60 2,548 -0,645 285,674 -0,0137 33,317 42,559
0,70 2,328 -0,822 285,674 -0,0137 33,717 42,160
0,80 2,054 -1,000 285,674 -0,0138 34,212 41,664
0,90 1,728 -1,177 285,674 -0,0138 34,805 41,072
1,00 1,348 -1,354 285,674 -0,0138 35,493 40,383
------------------------------------------------------------------
0,24 2,900* -0,004 285,674 32,679 43,197
0,23 2,900* 0,003 285,674 32,679 43,197
1,00 1,348* -1,354 285,674 35,493 40,383
0,00 2,751 0,419* 285,674 32,948 42,928
1,00 1,348 -1,354* 285,674 35,493 40,383
1,00 1,348 -1,354 285,674* 35,493 40,383
0,23 2,900 0,003 285,674* 32,679 43,197
0,23 2,900 0,003 285,674 32,679 43,197*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 5
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):5 Koniec(B):6 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
5 Skupione 0,0 18,436 0,00
5 Skupione 0,0 18,436 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 1,348 1,363 288,290 -0,0138 35,841 40,730
0,10 1,730 1,185 288,290 -0,0138 35,147 41,424
0,20 2,059 1,008 288,290 -0,0138 34,551 42,020
0,30 2,335 0,831 288,290 -0,0138 34,050 42,521
0,40 2,558 0,653 288,290 -0,0137 33,647 42,925
0,50 2,727 0,476 288,290 -0,0137 33,339 43,232
0,60 2,843 0,299 288,290 -0,0136 33,128 43,443
0,70 2,906 0,121 288,290 -0,0135 33,014 43,557
0,80 2,916 -0,056 288,290 -0,0133 32,996 43,575
0,90 2,873 -0,233 288,290 -0,0132 33,075 43,496
1,00 2,776 -0,411 288,290 -0,0130 33,250 43,321
------------------------------------------------------------------
0,77 2,919* -0,002 288,290 32,991 43,580
0,00 1,348* 1,363 288,290 35,841 40,730
0,00 1,348 1,363* 288,290 35,841 40,730
1,00 2,776 -0,411* 288,290 33,250 43,321
0,00 1,348 1,363 288,290* 35,841 40,730
0,77 2,919 -0,002 288,290* 32,991 43,580
0,77 2,919 -0,009 288,290 32,992 43,580*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 6
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):6 Koniec(B):7 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 2,776 0,182 288,290 -0,0130 33,250 43,321
0,10 2,804 0,005 288,290 -0,0128 33,199 43,372
0,20 2,779 -0,172 288,290 -0,0126 33,245 43,327
0,30 2,701 -0,350 288,290 -0,0123 33,387 43,185
0,40 2,570 -0,527 288,290 -0,0121 33,625 42,946
0,50 2,385 -0,704 288,290 -0,0118 33,960 42,611
0,60 2,147 -0,882 288,290 -0,0115 34,391 42,180
0,70 1,856 -1,059 288,290 -0,0111 34,919 41,652
0,80 1,512 -1,236 288,290 -0,0108 35,544 41,027
0,90 1,114 -1,414 288,290 -0,0104 36,265 40,306
1,00 0,663 -1,591 288,290 -0,0101 37,082 39,489
------------------------------------------------------------------
0,10 2,804* 0,002 288,290 33,199 43,372
1,00 0,663* -1,591 288,290 37,082 39,489
0,00 2,776 0,182* 288,290 33,250 43,321
1,00 0,663 -1,591* 288,290 37,082 39,489
1,00 0,663 -1,591 288,290* 37,082 39,489
0,10 2,804 0,002 288,290* 33,199 43,372
0,11 2,804 -0,005 288,290 33,199 43,372*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 7
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):7 Koniec(B):8 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
7 Skupione 0,0 18,436 0,00
7 Skupione 0,0 18,436 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,663 1,755 133,651 -0,0101 16,546 18,952
0,10 1,163 1,578 133,651 -0,0097 15,639 19,859
0,20 1,610 1,400 133,651 -0,0093 14,829 20,669
0,30 2,003 1,223 133,651 -0,0090 14,115 21,383
0,40 2,344 1,046 133,651 -0,0085 13,498 22,000
0,50 2,631 0,868 133,651 -0,0081 12,978 22,521
0,60 2,865 0,691 133,651 -0,0077 12,553 22,945
0,70 3,045 0,514 133,651 -0,0072 12,226 23,272
0,80 3,173 0,336 133,651 -0,0067 11,995 23,504
0,90 3,247 0,159 133,651 -0,0062 11,860 23,638
1,00 3,268 -0,018 133,651 -0,0057 11,822 23,677
------------------------------------------------------------------
0,99 3,268* 0,002 133,651 11,821 23,677
0,00 0,663* 1,755 133,651 16,546 18,952
0,00 0,663 1,755* 133,651 16,546 18,952
1,00 3,268 -0,018* 133,651 11,822 23,677
0,00 0,663 1,755 133,651* 16,546 18,952
0,99 3,268 0,002 133,651* 11,821 23,677
1,00 3,268 -0,018 133,651 11,822 23,677*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 8
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):8 Koniec(B):9 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 3,268 -2,540 133,651 -0,0057 11,822 23,677
0,10 2,480 -2,717 133,651 -0,0051 13,252 22,246
0,20 1,638 -2,894 133,651 -0,0045 14,778 20,720
0,30 0,743 -3,072 133,651 -0,0039 16,402 19,097
0,40 -0,205 -3,249 133,651 -0,0033 18,121 17,377
0,50 -1,207 -3,426 133,651 -0,0027 19,937 15,561
0,60 -2,261 -3,604 133,651 -0,0021 21,850 13,648
0,70 -3,369 -3,781 133,651 -0,0015 23,859 11,639
0,80 -4,530 -3,958 133,651 -0,0010 25,965 9,533
0,90 -5,744 -4,136 133,651 -0,0005 28,167 7,331
1,00 -7,011 -4,313 133,651 0,0000 30,465 5,033
------------------------------------------------------------------
0,00 3,268* -2,540 133,651 11,822 23,677
1,00 -7,011* -4,313 133,651 30,465 5,033
0,00 3,268 -2,540* 133,651 11,822 23,677
1,00 -7,011 -4,313* 133,651 30,465 5,033
1,00 -7,011 -4,313 133,651* 30,465 5,033
0,00 3,268 -2,540 133,651* 11,822 23,677
1,00 -7,011 -4,313 133,651 30,465* 5,033
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 9
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):1 Koniec(B):10 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 6,939 -5,198 -10,845 0,0000 -14,025 11,145
0,10 5,587 -5,198 -10,691 -0,0004 -11,553 8,714
0,20 4,236 -5,198 -10,537 -0,0007 -9,082 6,283
0,30 2,884 -5,198 -10,384 -0,0010 -6,610 3,852
0,40 1,533 -5,198 -10,230 -0,0013 -4,138 1,421
0,50 0,181 -5,198 -10,076 -0,0016 -1,667 -1,010
0,60 -1,170 -5,198 -9,923 -0,0019 0,805 -3,441
0,70 -2,522 -5,198 -9,769 -0,0021 3,277 -5,871
0,80 -3,873 -5,198 -9,615 -0,0024 5,748 -8,302
0,90 -5,225 -5,198 -9,462 -0,0028 8,220 -10,733
1,00 -6,576 -5,198 -9,308 -0,0031 10,692 -13,164
------------------------------------------------------------------
0,00 6,939* -5,198 -10,845 -14,025 11,145
1,00 -6,576* -5,198 -9,308 10,692 -13,164
0,00 6,939 -5,198* -10,845 -14,025 11,145
1,00 -6,576 -5,198* -9,308 10,692 -13,164
1,00 -6,576 -5,198 -9,308* 10,692 -13,164
0,00 6,939 -5,198 -10,845* -14,025 11,145
0,00 6,939 -5,198 -10,845 -14,025* 11,145
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 10
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):10 Koniec(B):11 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 2,775 Kąt: 0,00
Rzuty Imperfekcje
H: 2,775 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
10 Skupione 0,0 5,350 0,00
10 Skupione 0,0 10,703 2,78
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 -6,576 3,958 -5,198 -0,0000 11,238 -12,618
0,10 -5,501 3,794 -5,198 -0,0004 9,287 -10,667
0,20 -4,471 3,630 -5,198 -0,0009 7,419 -8,799
0,30 -3,486 3,466 -5,198 -0,0014 5,633 -7,014
0,40 -2,547 3,302 -5,198 -0,0019 3,930 -5,310
0,50 -1,654 3,138 -5,198 -0,0024 2,309 -3,690
0,60 -0,806 2,974 -5,198 -0,0030 0,771 -2,152
0,70 -0,003 2,810 -5,198 -0,0035 -0,684 -0,696
0,80 0,754 2,646 -5,198 -0,0041 -2,057 0,676
0,90 1,465 2,482 -5,198 -0,0046 -3,347 1,967
1,00 2,131 2,318 -5,198 -0,0051 -4,555 3,175
------------------------------------------------------------------
1,00 2,131* 2,318 -5,198 -4,555 3,175
0,00 -6,576* 3,958 -5,198 11,238 -12,618
0,00 -6,576 3,958* -5,198 11,238 -12,618
1,00 2,131 2,318* -5,198 -4,555 3,175
0,00 -6,576 3,958 -5,198* 11,238 -12,618
1,00 2,131 2,318 -5,198* -4,555 3,175
0,00 -6,576 3,958 -5,198 11,238 -12,618*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 11
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):11 Koniec(B):12 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 2,131 0,771 -226,281 -0,0051 -33,915 -26,186
0,10 2,336 0,594 -226,281 -0,0057 -34,287 -25,814
0,20 2,487 0,417 -226,281 -0,0062 -34,562 -25,539
0,30 2,586 0,239 -226,281 -0,0068 -34,740 -25,361
0,40 2,631 0,062 -226,281 -0,0073 -34,822 -25,279
0,50 2,623 -0,115 -226,281 -0,0077 -34,808 -25,293
0,60 2,562 -0,293 -226,281 -0,0082 -34,697 -25,404
0,70 2,447 -0,470 -226,281 -0,0086 -34,490 -25,612
0,80 2,280 -0,647 -226,281 -0,0090 -34,186 -25,916
0,90 2,059 -0,825 -226,281 -0,0094 -33,785 -26,316
1,00 1,785 -1,002 -226,281 -0,0098 -33,288 -26,813
------------------------------------------------------------------
0,43 2,634* 0,002 -226,281 -34,828 -25,273
1,00 1,785* -1,002 -226,281 -33,288 -26,813
0,00 2,131 0,771* -226,281 -33,915 -26,186
1,00 1,785 -1,002* -226,281 -33,288 -26,813
1,00 1,785 -1,002 -226,281* -33,288 -26,813
0,43 2,634 0,002 -226,281* -34,828 -25,273
0,43 2,634 0,002 -226,281 -34,828* -25,273
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 12
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):12 Koniec(B):13 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
12 Skupione 0,0 10,703 0,00
12 Skupione 0,0 10,703 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 1,785 0,813 -226,281 -0,0098 -33,288 -26,813
0,10 2,003 0,636 -226,281 -0,0102 -33,683 -26,419
0,20 2,167 0,459 -226,281 -0,0105 -33,980 -26,121
0,30 2,278 0,281 -226,281 -0,0109 -34,182 -25,919
0,40 2,336 0,104 -226,281 -0,0112 -34,287 -25,815
0,50 2,340 -0,073 -226,281 -0,0115 -34,295 -25,806
0,60 2,292 -0,251 -226,281 -0,0118 -34,207 -25,894
0,70 2,190 -0,428 -226,281 -0,0120 -34,022 -26,079
0,80 2,035 -0,605 -226,281 -0,0123 -33,741 -26,360
0,90 1,827 -0,783 -226,281 -0,0125 -33,364 -26,738
1,00 1,565 -0,960 -226,281 -0,0127 -32,890 -27,212
------------------------------------------------------------------
0,46 2,345* -0,004 -226,281 -34,303 -25,798
0,46 2,345* 0,003 -226,281 -34,303 -25,798
1,00 1,565* -0,960 -226,281 -32,890 -27,212
0,00 1,785 0,813* -226,281 -33,288 -26,813
1,00 1,565 -0,960* -226,281 -32,890 -27,212
1,00 1,565 -0,960 -226,281* -32,890 -27,212
0,46 2,345 0,003 -226,281* -34,303 -25,798
0,46 2,345 -0,004 -226,281 -34,303* -25,798
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 13
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):13 Koniec(B):14 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 1,565 1,213 -306,750 -0,0127 -43,576 -37,898
0,10 1,903 1,036 -306,750 -0,0129 -44,188 -37,286
0,20 2,187 0,859 -306,750 -0,0131 -44,703 -36,771
0,30 2,418 0,681 -306,750 -0,0133 -45,122 -36,352
0,40 2,596 0,504 -306,750 -0,0134 -45,445 -36,029
0,50 2,720 0,327 -306,750 -0,0136 -45,671 -35,803
0,60 2,792 0,149 -306,750 -0,0137 -45,800 -35,674
0,70 2,810 -0,028 -306,750 -0,0138 -45,833 -35,641
0,80 2,775 -0,205 -306,750 -0,0138 -45,770 -35,704
0,90 2,687 -0,383 -306,750 -0,0139 -45,610 -35,864
1,00 2,545 -0,560 -306,750 -0,0139 -45,353 -36,121
------------------------------------------------------------------
0,68 2,811* 0,001 -306,750 -45,835 -35,639
0,00 1,565* 1,213 -306,750 -43,576 -37,898
0,00 1,565 1,213* -306,750 -43,576 -37,898
1,00 2,545 -0,560* -306,750 -45,353 -36,121
0,00 1,565 1,213 -306,750* -43,576 -37,898
0,68 2,811 0,001 -306,750* -45,835 -35,639
0,68 2,811 0,001 -306,750 -45,835* -35,639
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 14
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):14 Koniec(B):15 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
14 Skupione 0,0 10,703 0,00
14 Skupione 0,0 10,703 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 2,545 0,569 -306,750 -0,0139 -45,353 -36,121
0,10 2,689 0,391 -306,750 -0,0139 -45,615 -35,859
0,20 2,780 0,214 -306,750 -0,0138 -45,779 -35,695
0,30 2,818 0,037 -306,750 -0,0138 -45,848 -35,626
0,40 2,802 -0,141 -306,750 -0,0137 -45,819 -35,655
0,50 2,733 -0,318 -306,750 -0,0136 -45,695 -35,779
0,60 2,611 -0,495 -306,750 -0,0135 -45,473 -36,001
0,70 2,436 -0,673 -306,750 -0,0134 -45,156 -36,318
0,80 2,208 -0,850 -306,750 -0,0133 -44,742 -36,732
0,90 1,926 -1,027 -306,750 -0,0131 -44,231 -37,243
1,00 1,592 -1,205 -306,750 -0,0129 -43,624 -37,850
------------------------------------------------------------------
0,32 2,819* 0,001 -306,750 -45,850 -35,624
1,00 1,592* -1,205 -306,750 -43,624 -37,850
0,00 2,545 0,569* -306,750 -45,353 -36,121
1,00 1,592 -1,205* -306,750 -43,624 -37,850
1,00 1,592 -1,205 -306,750* -43,624 -37,850
0,32 2,819 0,001 -306,750* -45,850 -35,624
0,32 2,819 -0,006 -306,750 -45,850* -35,624
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 15
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):15 Koniec(B):16 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 1,592 0,942 -231,573 -0,0129 -33,640 -27,867
0,10 1,847 0,764 -231,573 -0,0127 -34,104 -27,403
0,20 2,050 0,587 -231,573 -0,0125 -34,472 -27,035
0,30 2,200 0,410 -231,573 -0,0123 -34,743 -26,764
0,40 2,296 0,232 -231,573 -0,0120 -34,918 -26,589
0,50 2,339 0,055 -231,573 -0,0117 -34,996 -26,511
0,60 2,329 -0,122 -231,573 -0,0115 -34,977 -26,529
0,70 2,266 -0,300 -231,573 -0,0112 -34,862 -26,644
0,80 2,149 -0,477 -231,573 -0,0108 -34,651 -26,856
0,90 1,979 -0,654 -231,573 -0,0105 -34,343 -27,163
1,00 1,756 -0,832 -231,573 -0,0101 -33,939 -27,568
------------------------------------------------------------------
0,53 2,342* -0,000 -231,573 -35,000 -26,506
0,00 1,592* 0,942 -231,573 -33,640 -27,867
0,00 1,592 0,942* -231,573 -33,640 -27,867
1,00 1,756 -0,832* -231,573 -33,939 -27,568
0,00 1,592 0,942 -231,573* -33,640 -27,867
0,53 2,342 -0,000 -231,573* -35,000 -26,506
0,52 2,341 0,013 -231,573 -35,000* -26,507
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 16
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):16 Koniec(B):17 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
16 Skupione 0,0 10,703 0,00
16 Skupione 0,0 10,703 3,00
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 1,756 1,115 -231,573 -0,0101 -33,939 -27,568
0,10 2,064 0,938 -231,573 -0,0098 -34,498 -27,009
0,20 2,319 0,760 -231,573 -0,0094 -34,959 -26,547
0,30 2,521 0,583 -231,573 -0,0090 -35,325 -26,182
0,40 2,669 0,406 -231,573 -0,0086 -35,594 -25,913
0,50 2,764 0,228 -231,573 -0,0081 -35,766 -25,740
0,60 2,806 0,051 -231,573 -0,0077 -35,842 -25,664
0,70 2,795 -0,126 -231,573 -0,0072 -35,822 -25,685
0,80 2,730 -0,304 -231,573 -0,0067 -35,705 -25,802
0,90 2,612 -0,481 -231,573 -0,0061 -35,491 -26,015
1,00 2,441 -0,658 -231,573 -0,0056 -35,182 -26,325
------------------------------------------------------------------
0,63 2,808* -0,000 -231,573 -35,846 -25,660
0,00 1,756* 1,115 -231,573 -33,939 -27,568
0,00 1,756 1,115* -231,573 -33,939 -27,568
1,00 2,441 -0,658* -231,573 -35,182 -26,325
0,00 1,756 1,115 -231,573* -33,939 -27,568
0,63 2,808 -0,000 -231,573* -35,846 -25,660
0,63 2,808 -0,000 -231,573 -35,846* -25,660
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 17
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):17 Koniec(B):18 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 3,000 Kąt: 0,00
Rzuty Imperfekcje
H: 3,000 V: 0,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 2,441 -2,150 -5,261 -0,0056 -5,127 3,729
0,10 1,770 -2,327 -5,261 -0,0050 -3,909 2,511
0,20 1,045 -2,505 -5,261 -0,0044 -2,594 1,197
0,30 0,267 -2,682 -5,261 -0,0038 -1,183 -0,214
0,40 -0,564 -2,859 -5,261 -0,0032 0,324 -1,722
0,50 -1,448 -3,037 -5,261 -0,0026 1,928 -3,326
0,60 -2,386 -3,214 -5,261 -0,0021 3,629 -5,026
0,70 -3,377 -3,391 -5,261 -0,0015 5,426 -6,823
0,80 -4,421 -3,569 -5,261 -0,0010 7,319 -8,717
0,90 -5,518 -3,746 -5,261 -0,0005 9,309 -10,707
1,00 -6,668 -3,923 -5,261 -0,0000 11,396 -12,793
------------------------------------------------------------------
0,00 2,441* -2,150 -5,261 -5,127 3,729
1,00 -6,668* -3,923 -5,261 11,396 -12,793
0,00 2,441 -2,150* -5,261 -5,127 3,729
1,00 -6,668 -3,923* -5,261 11,396 -12,793
1,00 -6,668 -3,923 -5,261* 11,396 -12,793
0,00 2,441 -2,150 -5,261* -5,127 3,729
1,00 -6,668 -3,923 -5,261 11,396 -12,793*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 18
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):18 Koniec(B):9 "HEB200"
Sztywne Sztywne MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: -90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: B "" Zmienne γf= 1,00
18 Skupione 0,0 5,350 0,00
18 Skupione 0,0 9,218 2,60
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 -6,668 5,261 -9,273 0,0001 10,863 -13,326
0,10 -5,300 5,261 -9,427 0,0005 8,361 -10,865
0,20 -3,932 5,261 -9,581 0,0008 5,860 -8,405
0,30 -2,564 5,261 -9,734 0,0011 3,358 -5,944
0,40 -1,197 5,261 -9,888 0,0014 0,857 -3,483
0,50 0,171 5,261 -10,042 0,0017 -1,644 -1,023
0,60 1,539 5,261 -10,195 0,0019 -4,146 1,438
0,70 2,907 5,261 -10,349 0,0022 -6,647 3,899
0,80 4,275 5,261 -10,503 0,0025 -9,149 6,359
0,90 5,643 5,261 -10,656 0,0029 -11,650 8,820
1,00 7,011 5,261 -10,810 0,0032 -14,152 11,281
------------------------------------------------------------------
1,00 7,011* 5,261 -10,810 -14,152 11,281
0,00 -6,668* 5,261 -9,273 10,863 -13,326
1,00 7,011 5,261* -10,810 -14,152 11,281
0,00 -6,668 5,261* -9,273 10,863 -13,326
0,00 -6,668 5,261 -9,273* 10,863 -13,326
1,00 7,011 5,261 -10,810* -14,152 11,281
1,00 7,011 5,261 -10,810 -14,152* 11,281
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 19
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):9 Koniec(B):17 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt: 139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 -170,150 -0,0021 -68,609 -68,609
0,10 -0,104 -0,234 -170,100 -0,0013 -67,382 -69,795
0,20 -0,185 -0,175 -170,049 -0,0005 -66,423 -70,714
0,30 -0,243 -0,117 -169,998 0,0002 -65,732 -71,364
0,40 -0,278 -0,058 -169,948 0,0009 -65,309 -71,746
0,50 -0,290 0,000 -169,897 0,0015 -65,155 -71,859
0,60 -0,278 0,058 -169,847 0,0021 -65,268 -71,705
0,70 -0,243 0,117 -169,796 0,0027 -65,650 -71,282
0,80 -0,185 0,175 -169,745 0,0032 -66,300 -70,591
0,90 -0,104 0,234 -169,695 0,0037 -67,218 -69,632
1,00 0,000 0,292 -169,644 0,0041 -68,405 -68,405
------------------------------------------------------------------
0,00 0,000* -0,292 -170,150 -68,609 -68,609
1,00 0,000* 0,292 -169,644 -68,405 -68,405
0,50 -0,290* 0,000 -169,897 -65,155 -71,859
1,00 0,000 0,292* -169,644 -68,405 -68,405
0,00 0,000 -0,292* -170,150 -68,609 -68,609
1,00 0,000 0,292 -169,644* -68,405 -68,405
0,00 0,000 -0,292 -170,150* -68,609 -68,609
0,49 -0,290 -0,005 -169,901 -65,157 -71,860*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 20
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):17 Koniec(B):7 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt:-139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 129,833 0,0043 52,352 52,352
0,10 -0,104 -0,234 129,782 0,0050 53,538 51,125
0,20 -0,185 -0,175 129,732 0,0056 54,457 50,166
0,30 -0,243 -0,117 129,681 0,0063 55,107 49,475
0,40 -0,278 -0,058 129,630 0,0069 55,489 49,052
0,50 -0,290 0,000 129,580 0,0074 55,602 48,898
0,60 -0,278 0,058 129,529 0,0079 55,448 49,011
0,70 -0,243 0,117 129,479 0,0083 55,025 49,393
0,80 -0,185 0,175 129,428 0,0087 54,334 50,043
0,90 -0,104 0,234 129,377 0,0091 53,375 50,961
1,00 0,000 0,292 129,327 0,0094 52,148 52,148
------------------------------------------------------------------
0,00 0,000* -0,292 129,833 52,352 52,352
1,00 0,000* 0,292 129,327 52,148 52,148
0,50 -0,290* 0,000 129,580 55,602 48,898
1,00 0,000 0,292* 129,327 52,148 52,148
0,00 0,000 -0,292* 129,833 52,352 52,352
0,00 0,000 -0,292 129,833* 52,352 52,352
1,00 0,000 0,292 129,327* 52,148 52,148
0,49 -0,290 -0,005 129,584 55,603* 48,900
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 21
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):7 Koniec(B):15 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt: 139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 -75,307 0,0059 -30,366 -30,366
0,10 -0,104 -0,234 -75,257 0,0063 -29,139 -31,552
0,20 -0,185 -0,175 -75,206 0,0068 -28,179 -32,470
0,30 -0,243 -0,117 -75,155 0,0073 -27,489 -33,121
0,40 -0,278 -0,058 -75,105 0,0076 -27,066 -33,502
0,50 -0,290 0,000 -75,054 0,0080 -26,911 -33,616
0,60 -0,278 0,058 -75,003 0,0083 -27,025 -33,462
0,70 -0,243 0,117 -74,953 0,0085 -27,407 -33,039
0,80 -0,185 0,175 -74,902 0,0087 -28,057 -32,348
0,90 -0,104 0,234 -74,852 0,0089 -28,975 -31,389
1,00 0,000 0,292 -74,801 0,0091 -30,162 -30,162
------------------------------------------------------------------
0,00 0,000* -0,292 -75,307 -30,366 -30,366
1,00 0,000* 0,292 -74,801 -30,162 -30,162
0,50 -0,290* 0,000 -75,054 -26,911 -33,616
1,00 0,000 0,292* -74,801 -30,162 -30,162
0,00 0,000 -0,292* -75,307 -30,366 -30,366
1,00 0,000 0,292 -74,801* -30,162 -30,162
0,00 0,000 -0,292 -75,307* -30,366 -30,366
0,49 -0,290 -0,005 -75,058 -26,914 -33,617*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 22
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):15 Koniec(B):5 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt:-139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 24,680 0,0104 9,952 9,952
0,10 -0,104 -0,234 24,630 0,0107 11,138 8,724
0,20 -0,185 -0,175 24,579 0,0110 12,056 7,765
0,30 -0,243 -0,117 24,528 0,0112 12,706 7,075
0,40 -0,278 -0,058 24,478 0,0114 13,088 6,652
0,50 -0,290 0,000 24,427 0,0115 13,202 6,497
0,60 -0,278 0,058 24,377 0,0116 13,048 6,611
0,70 -0,243 0,117 24,326 0,0116 12,625 6,993
0,80 -0,185 0,175 24,275 0,0116 11,934 7,643
0,90 -0,104 0,234 24,225 0,0115 10,975 8,561
1,00 0,000 0,292 24,174 0,0115 9,748 9,748
------------------------------------------------------------------
0,00 0,000* -0,292 24,680 9,952 9,952
1,00 0,000* 0,292 24,174 9,748 9,748
0,50 -0,290* 0,000 24,427 13,202 6,497
1,00 0,000 0,292* 24,174 9,748 9,748
0,00 0,000 -0,292* 24,680 9,952 9,952
0,00 0,000 -0,292 24,680* 9,952 9,952
1,00 0,000 0,292 24,174* 9,748 9,748
0,49 -0,290 -0,005 24,431 13,203* 6,500
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 23
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):5 Koniec(B):13 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt: 139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 27,637 0,0094 11,144 11,144
0,10 -0,104 -0,234 27,687 0,0094 12,371 9,957
0,20 -0,185 -0,175 27,738 0,0095 13,330 9,039
0,30 -0,243 -0,117 27,789 0,0095 14,021 8,389
0,40 -0,278 -0,058 27,839 0,0094 14,444 8,007
0,50 -0,290 0,000 27,890 0,0093 14,598 7,894
0,60 -0,278 0,058 27,940 0,0092 14,485 8,048
0,70 -0,243 0,117 27,991 0,0090 14,103 8,471
0,80 -0,185 0,175 28,042 0,0087 13,453 9,162
0,90 -0,104 0,234 28,092 0,0085 12,534 10,121
1,00 0,000 0,292 28,143 0,0082 11,348 11,348
------------------------------------------------------------------
0,00 0,000* -0,292 27,637 11,144 11,144
1,00 0,000* 0,292 28,143 11,348 11,348
0,50 -0,290* 0,000 27,890 14,598 7,894
1,00 0,000 0,292* 28,143 11,348 11,348
0,00 0,000 -0,292* 27,637 11,144 11,144
1,00 0,000 0,292 28,143* 11,348 11,348
0,00 0,000 -0,292 27,637* 11,144 11,144
0,50 -0,290 0,002 27,892 14,599* 7,895
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 24
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):13 Koniec(B):3 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt:-139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 -78,341 0,0111 -31,589 -31,589
0,10 -0,104 -0,234 -78,392 0,0109 -30,403 -32,816
0,20 -0,185 -0,175 -78,442 0,0107 -29,484 -33,775
0,30 -0,243 -0,117 -78,493 0,0105 -28,834 -34,466
0,40 -0,278 -0,058 -78,544 0,0102 -28,453 -34,889
0,50 -0,290 0,000 -78,594 0,0099 -28,339 -35,044
0,60 -0,278 0,058 -78,645 0,0096 -28,493 -34,930
0,70 -0,243 0,117 -78,695 0,0091 -28,916 -34,548
0,80 -0,185 0,175 -78,746 0,0087 -29,607 -33,898
0,90 -0,104 0,234 -78,797 0,0082 -30,566 -32,980
1,00 0,000 0,292 -78,847 0,0077 -31,793 -31,793
------------------------------------------------------------------
0,00 0,000* -0,292 -78,341 -31,589 -31,589
1,00 0,000* 0,292 -78,847 -31,793 -31,793
0,50 -0,290* 0,000 -78,594 -28,339 -35,044
1,00 0,000 0,292* -78,847 -31,793 -31,793
0,00 0,000 -0,292* -78,341 -31,589 -31,589
0,00 0,000 -0,292 -78,341* -31,589 -31,589
1,00 0,000 0,292 -78,847* -31,793 -31,793
0,50 -0,290 0,002 -78,596 -28,340 -35,044*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 25
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):3 Koniec(B):11 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,970 Kąt: 139,09
Rzuty Imperfekcje
H: 3,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,292 132,497 0,0071 53,426 53,426
0,10 -0,104 -0,234 132,547 0,0067 54,653 52,240
0,20 -0,185 -0,175 132,598 0,0063 55,612 51,321
0,30 -0,243 -0,117 132,648 0,0059 56,303 50,671
0,40 -0,278 -0,058 132,699 0,0055 56,726 50,289
0,50 -0,290 0,000 132,750 0,0050 56,880 50,176
0,60 -0,278 0,058 132,800 0,0044 56,767 50,330
0,70 -0,243 0,117 132,851 0,0038 56,385 50,753
0,80 -0,185 0,175 132,902 0,0032 55,735 51,444
0,90 -0,104 0,234 132,952 0,0025 54,817 52,403
1,00 0,000 0,292 133,003 0,0018 53,630 53,630
------------------------------------------------------------------
0,00 0,000* -0,292 132,497 53,426 53,426
1,00 0,000* 0,292 133,003 53,630 53,630
0,50 -0,290* 0,000 132,750 56,880 50,176
1,00 0,000 0,292* 133,003 53,630 53,630
0,00 0,000 -0,292* 132,497 53,426 53,426
1,00 0,000 0,292 133,003* 53,630 53,630
0,00 0,000 -0,292 132,497* 53,426 53,426
0,50 -0,290 0,002 132,752 56,881* 50,177
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 26
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):11 Koniec(B):1 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 3,803 Kąt:-136,86
Rzuty Imperfekcje
H: 2,775 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 -0,270 -165,237 0,0059 -66,628 -66,628
0,10 -0,092 -0,216 -165,288 0,0054 -65,579 -67,718
0,20 -0,164 -0,162 -165,339 0,0050 -64,768 -68,570
0,30 -0,216 -0,108 -165,389 0,0045 -64,194 -69,184
0,40 -0,247 -0,054 -165,440 0,0039 -63,858 -69,561
0,50 -0,257 0,000 -165,490 0,0034 -63,760 -69,700
0,60 -0,247 0,054 -165,541 0,0028 -63,899 -69,602
0,70 -0,216 0,108 -165,592 0,0021 -64,276 -69,266
0,80 -0,164 0,162 -165,642 0,0014 -64,890 -68,692
0,90 -0,092 0,216 -165,693 0,0007 -65,742 -67,881
1,00 0,000 0,270 -165,744 0,0000 -66,832 -66,832
------------------------------------------------------------------
0,00 0,000* -0,270 -165,237 -66,628 -66,628
1,00 0,000* 0,270 -165,744 -66,832 -66,832
0,50 -0,257* 0,000 -165,490 -63,760 -69,700
1,00 0,000 0,270* -165,744 -66,832 -66,832
0,00 0,000 -0,270* -165,237 -66,628 -66,628
0,00 0,000 -0,270 -165,237* -66,628 -66,628
1,00 0,000 0,270 -165,744* -66,832 -66,832
0,51 -0,257 0,006 -165,496 -63,764 -69,701*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 27
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):2 Koniec(B):11 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 15,788 -0,0002 6,366 6,366
0,10 0,000 0,000 15,839 -0,0005 6,387 6,387
0,20 0,000 0,000 15,889 -0,0008 6,407 6,407
0,30 0,000 0,000 15,940 -0,0011 6,427 6,427
0,40 0,000 0,000 15,991 -0,0014 6,448 6,448
0,50 0,000 0,000 16,041 -0,0017 6,468 6,468
0,60 0,000 0,000 16,092 -0,0020 6,489 6,489
0,70 0,000 0,000 16,143 -0,0022 6,509 6,509
0,80 0,000 0,000 16,193 -0,0025 6,529 6,529
0,90 0,000 0,000 16,244 -0,0028 6,550 6,550
1,00 0,000 0,000 16,294 -0,0031 6,570 6,570
------------------------------------------------------------------
0,00 0,000* 0,000 15,788 6,366 6,366
1,00 0,000* 0,000 16,294 6,570 6,570
0,00 0,000 0,000* 15,788 6,366 6,366
1,00 0,000 0,000* 16,294 6,570 6,570
1,00 0,000 0,000 16,294* 6,570 6,570
0,00 0,000 0,000 15,788* 6,366 6,366
1,00 0,000 0,000 16,294 6,570 6,570*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 28
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):12 Koniec(B):3 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: -90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 -12,518 0,0027 -5,048 -5,048
0,10 0,000 0,000 -12,569 0,0025 -5,068 -5,068
0,20 0,000 0,000 -12,620 0,0022 -5,089 -5,089
0,30 0,000 0,000 -12,670 0,0020 -5,109 -5,109
0,40 0,000 0,000 -12,721 0,0018 -5,129 -5,129
0,50 0,000 0,000 -12,771 0,0016 -5,150 -5,150
0,60 0,000 0,000 -12,822 0,0014 -5,170 -5,170
0,70 0,000 0,000 -12,873 0,0011 -5,191 -5,191
0,80 0,000 0,000 -12,923 0,0009 -5,211 -5,211
0,90 0,000 0,000 -12,974 0,0007 -5,231 -5,231
1,00 0,000 0,000 -13,024 0,0005 -5,252 -5,252
------------------------------------------------------------------
0,00 0,000* 0,000 -12,518 -5,048 -5,048
1,00 0,000* 0,000 -13,024 -5,252 -5,252
0,00 0,000 0,000* -12,518 -5,048 -5,048
1,00 0,000 0,000* -13,024 -5,252 -5,252
0,00 0,000 0,000 -12,518* -5,048 -5,048
1,00 0,000 0,000 -13,024* -5,252 -5,252
1,00 0,000 0,000 -13,024 -5,252 -5,252*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 29
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):4 Koniec(B):13 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 19,053 -0,0010 7,682 7,682
0,10 0,000 0,000 19,103 -0,0011 7,703 7,703
0,20 0,000 0,000 19,154 -0,0013 7,723 7,723
0,30 0,000 0,000 19,204 -0,0014 7,744 7,744
0,40 0,000 0,000 19,255 -0,0015 7,764 7,764
0,50 0,000 0,000 19,306 -0,0016 7,785 7,785
0,60 0,000 0,000 19,356 -0,0017 7,805 7,805
0,70 0,000 0,000 19,407 -0,0019 7,825 7,825
0,80 0,000 0,000 19,458 -0,0020 7,846 7,846
0,90 0,000 0,000 19,508 -0,0021 7,866 7,866
1,00 0,000 0,000 19,559 -0,0022 7,887 7,887
------------------------------------------------------------------
0,00 0,000* 0,000 19,053 7,682 7,682
1,00 0,000* 0,000 19,559 7,887 7,887
0,00 0,000 0,000* 19,053 7,682 7,682
1,00 0,000 0,000* 19,559 7,887 7,887
1,00 0,000 0,000 19,559* 7,887 7,887
0,00 0,000 0,000 19,053* 7,682 7,682
1,00 0,000 0,000 19,559 7,887 7,887*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 30
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):14 Koniec(B):5 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: -90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 -11,832 0,0016 -4,771 -4,771
0,10 0,000 0,000 -11,882 0,0016 -4,791 -4,791
0,20 0,000 0,000 -11,933 0,0016 -4,812 -4,812
0,30 0,000 0,000 -11,984 0,0016 -4,832 -4,832
0,40 0,000 0,000 -12,034 0,0016 -4,853 -4,853
0,50 0,000 0,000 -12,085 0,0016 -4,873 -4,873
0,60 0,000 0,000 -12,135 0,0016 -4,893 -4,893
0,70 0,000 0,000 -12,186 0,0016 -4,914 -4,914
0,80 0,000 0,000 -12,237 0,0016 -4,934 -4,934
0,90 0,000 0,000 -12,287 0,0016 -4,955 -4,955
1,00 0,000 0,000 -12,338 0,0016 -4,975 -4,975
------------------------------------------------------------------
0,00 0,000* 0,000 -11,832 -4,771 -4,771
1,00 0,000* 0,000 -12,338 -4,975 -4,975
0,00 0,000 0,000* -11,832 -4,771 -4,771
1,00 0,000 0,000* -12,338 -4,975 -4,975
0,00 0,000 0,000 -11,832* -4,771 -4,771
1,00 0,000 0,000 -12,338* -4,975 -4,975
1,00 0,000 0,000 -12,338 -4,975 -4,975*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 31
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):6 Koniec(B):15 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 19,029 -0,0021 7,673 7,673
0,10 0,000 0,000 19,080 -0,0020 7,693 7,693
0,20 0,000 0,000 19,130 -0,0019 7,714 7,714
0,30 0,000 0,000 19,181 -0,0018 7,734 7,734
0,40 0,000 0,000 19,231 -0,0017 7,755 7,755
0,50 0,000 0,000 19,282 -0,0016 7,775 7,775
0,60 0,000 0,000 19,333 -0,0015 7,795 7,795
0,70 0,000 0,000 19,383 -0,0014 7,816 7,816
0,80 0,000 0,000 19,434 -0,0013 7,836 7,836
0,90 0,000 0,000 19,484 -0,0012 7,857 7,857
1,00 0,000 0,000 19,535 -0,0010 7,877 7,877
------------------------------------------------------------------
0,00 0,000* 0,000 19,029 7,673 7,673
1,00 0,000* 0,000 19,535 7,877 7,877
0,00 0,000 0,000* 19,029 7,673 7,673
1,00 0,000 0,000* 19,535 7,877 7,877
1,00 0,000 0,000 19,535* 7,877 7,877
0,00 0,000 0,000 19,029* 7,673 7,673
1,00 0,000 0,000 19,535 7,877 7,877*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 32
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):16 Koniec(B):7 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: -90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 -12,650 0,0006 -5,101 -5,101
0,10 0,000 0,000 -12,700 0,0008 -5,121 -5,121
0,20 0,000 0,000 -12,751 0,0010 -5,142 -5,142
0,30 0,000 0,000 -12,802 0,0012 -5,162 -5,162
0,40 0,000 0,000 -12,852 0,0014 -5,182 -5,182
0,50 0,000 0,000 -12,903 0,0016 -5,203 -5,203
0,60 0,000 0,000 -12,953 0,0019 -5,223 -5,223
0,70 0,000 0,000 -13,004 0,0021 -5,244 -5,244
0,80 0,000 0,000 -13,055 0,0023 -5,264 -5,264
0,90 0,000 0,000 -13,105 0,0025 -5,284 -5,284
1,00 0,000 0,000 -13,156 0,0027 -5,305 -5,305
------------------------------------------------------------------
0,00 0,000* 0,000 -12,650 -5,101 -5,101
1,00 0,000* 0,000 -13,156 -5,305 -5,305
0,00 0,000 0,000* -12,650 -5,101 -5,101
1,00 0,000 0,000* -13,156 -5,305 -5,305
0,00 0,000 0,000 -12,650* -5,101 -5,101
1,00 0,000 0,000 -13,156* -5,305 -5,305
1,00 0,000 0,000 -13,156 -5,305 -5,305*
------------------------------------------------------------------
* = Wartości ekstremalne
PRĘT NR 33
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 2
Począt(A):8 Koniec(B):17 "HEB100"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 2,600 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 2,600 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: Ciężar wł.+B
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,000 0,000 15,915 -0,0030 6,417 6,417
0,10 0,000 0,000 15,965 -0,0027 6,438 6,438
0,20 0,000 0,000 16,016 -0,0024 6,458 6,458
0,30 0,000 0,000 16,067 -0,0021 6,478 6,478
0,40 0,000 0,000 16,117 -0,0018 6,499 6,499
0,50 0,000 0,000 16,168 -0,0016 6,519 6,519
0,60 0,000 0,000 16,218 -0,0013 6,540 6,540
0,70 0,000 0,000 16,269 -0,0010 6,560 6,560
0,80 0,000 0,000 16,320 -0,0007 6,580 6,580
0,90 0,000 0,000 16,370 -0,0004 6,601 6,601
1,00 0,000 0,000 16,421 -0,0001 6,621 6,621
------------------------------------------------------------------
0,00 0,000* 0,000 15,915 6,417 6,417
1,00 0,000* 0,000 16,421 6,621 6,621
0,00 0,000 0,000* 15,915 6,417 6,417
1,00 0,000 0,000* 16,421 6,621 6,621
1,00 0,000 0,000 16,421* 6,621 6,621
0,00 0,000 0,000 15,915* 6,417 6,417
1,00 0,000 0,000 16,421 6,621 6,621*
------------------------------------------------------------------
* = Wartości ekstremalne
Wyszukiwarka
Podobne podstrony:
WĘZŁY słup 2, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalow
WĘZŁY poprzecznica dachowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Kons
WĘZŁY ssss, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe,
WĘZŁY słup, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe,
WĘZŁY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe, Proj
WĘZŁY kratownica dachowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstr
WĘZŁY kratiwnica podłogowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Kons
Strona tytułowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje spr
2010 KD mgr zaocz teczka, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, KBI 2
OPIS TECHNICZNY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STAL
dach, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STALOWE, projek
spis załaczników, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STA
OPIS TECHNICZNY ostateczny, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONST
Opis konstrukcji, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STA
OPIS TECHNICZNY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STAL
niestacjonarne przed egzaminem dyplomowym, Skrypty, PK - materiały ze studiów, II stopień, mgr
więcej podobnych podstron
