CHARAKTERYSTYKA STATYCZNA ZAWORU PRZELEWOWEGO

GRUPA AB1

16 październik 2000r

semestr VII

Mańka Adam

Sobańska Ilona

Augustyn Tomasz

Bojdoł Aleksandra

Gzik Bożena

Kajzer Wojciech

Kandora Arkadiusz

Kopeć Dariusz

Kowolik Rafał

Popiół Tomasz

Szołtysek Marcin

Świderski Krzysztof Trąba Jacek Zieliński Andrzej

Wstęp teoretyczny:

Celem ćwiczenia było zapoznanie się z podstawowymi własnościami zaworów hydraulicznych, ich budową, zasadą działania, oraz zastosowaniem w przemyśle. W dobie automatyzacji wszelkich procesów przemysłowych i produkcyjnych, konieczna jest duża niezawodność budowanych układów oraz możliwość zapobiegania skutkom sytuacji awaryjnych.

Zawory mają na celu regulacje ciśnienia, ustalenie kierunku przepływu oraz ustalenie wartości natężenie przepływu.

Ogólnie zawory można podzielić na:

Zawory można również podzielić na:

Zawory konwencjonalne są z reguły zaworami, które mają ustawioną jedną wartość wielkości regulowanej i nie mają zdolności płynnej regulacji automatycznej ze sprzężeniem zwrotnym. Są za to zaworami najtańszymi i najłatwiejszymi do wykonania.

Zawory proporcjonalne są najczęściej zaworami jednostopniowymi, zamieniającymi sygnał sterujący wejściowy (np. prąd) na odpowiedni mu (proporcjonalny) sygnał wyjściowy (np. ciśnienie). Ze względu na ich stosunkowo niską cenę, a także na możliwość zdalnego regulowania procesem, są nieodzownymi elementami większości układów regulacji. Ich liniowy charakter zapewnia najczęściej elektromagnes połączony z układem przesłony i dyszy. Jako element wykonawczy regulatora stosuje się również elektryczne silniki liniowe oraz rzadziej silniki momentowe.

Stosuje się zawory proporcjonalne z regulatorami siły (regulacja ciśnienia - sprzężenie prądowe) oraz regulatorami położenia (regulacja natężenia przepływu - dodatkowy czujnik położenia).

Każdy taki zawór składa się zasadniczo z dwóch układów: układu przetwornika elektromechanicznego i układu wykonawczego ze wzmacniaczem.

Schemat ideowy zaworu proporcjonalnego:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
I F Pz

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Qst ps

Zawory typu serwo mają znacznie lepsze parametry niż zawory proporcjonalne, lecz ich główną wadą jest jednak wysoka cena związana z użytymi w nich materiałami i jakością wykonania (3 do 5 razy droższy od proporcjonalnych) oraz konieczność zachowania rygoru technicznego związanego z obsługą i filtracją medium roboczego (oleju).

0x08 graphic
zawór przelewowy

zawór maksymalny gdy ciśnienie jest większe od nastawionego

zawór bezpieczeństwa

Celem ćwiczenia było wyznaczenie charakterystyki statycznej zaworu przelewowego dwustopniowego typu DBD 6 302/315, na podstawie relacji pomiędzy zadawaną wartością ciśnienia a odczytywanym na częstotliwościomierzu i przeliczanym przepływie. Można wyznaczać kilka rodzai charakterystyk statycznych (badamy pracę zaworu w stanie ustalonym tzn. w momencie gdy zawór osiągnął równowagę statyczną): otwarcia elementu ruchomego w funkcji natężenia przepływu, strat przepływu, przelewowe i obciążeniowe.

Charakterystyka statyczna obciążeniowa Δpz=f(Qi) wynika z badania zachowania się danego elementu układu przy uwzględnieniu ciśnienia za danym elementem. W celu uproszczenia pomija się to ciśnienie uzyskując charakterystykę statyczną przepływową pz=f(Qi).

Do prawidłowego wyznaczenia charakterystyki badanego zaworu należy mierzyć:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

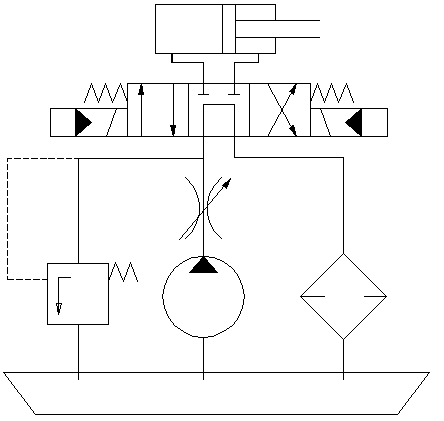

Szkic układu pomiarowego:

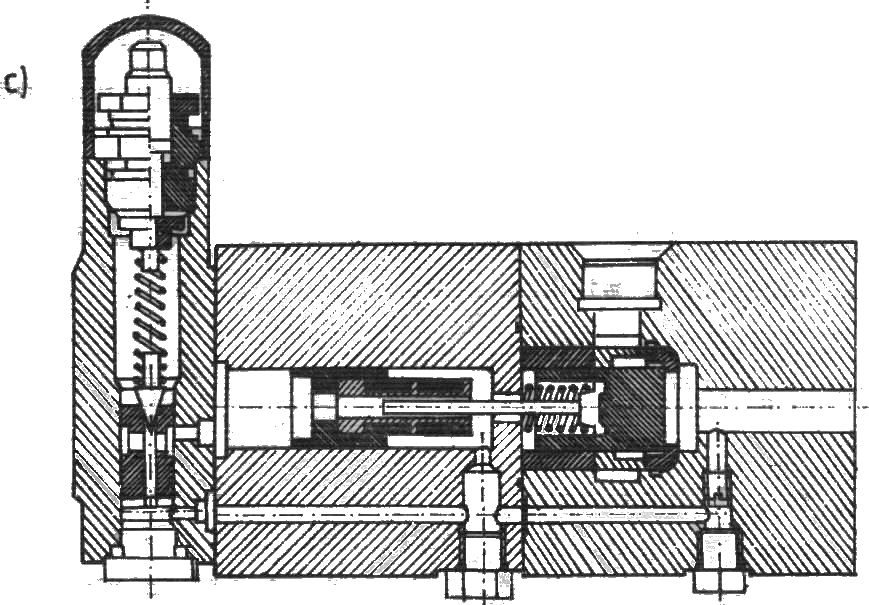

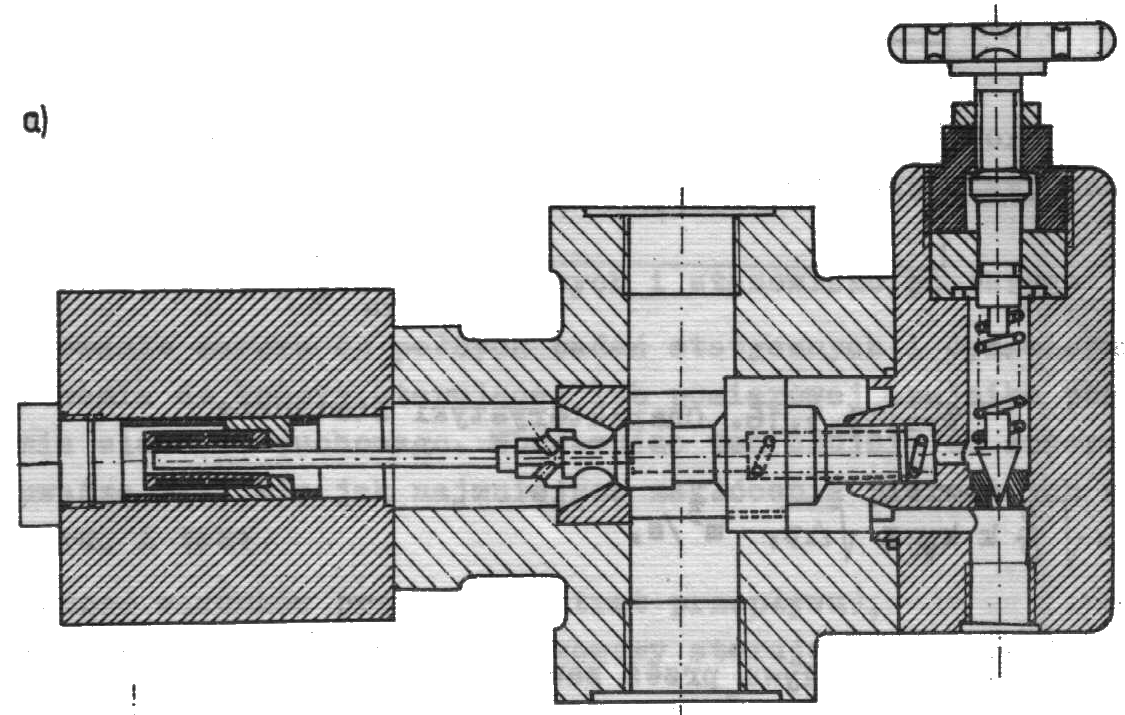

Przykłady zaworów przelewowych:

0x08 graphic
0x08 graphic

0x08 graphic

Tabela pomiarowa:

Ciśnienie

Przpływ

Wolty

[V]*10=MPa

częstotliwość

1 kH=120 dm3/min

1,035

10,35

0,774

92,88

1,012

10,12

0,759

91,08

1,011

10,11

0,685

82,2

0,993

9,93

0,682

81,84

0,993

9,93

0,633

75,96

0,972

9,72

0,556

66,72

0,956

9,56

0,493

59,16

0,935

9,35

0,408

48,96

0,934

9,34

0,404

48,48

0,844

8,44

0,001

0,12

0,902

9,02

0,196

23,52

0,923

9,23

0,203

24,36

0,93

9,3

0,382

45,84

0,944

9,44

0,416

49,92

0,939

9,39

0,43

51,6

0,955

9,55

0,495

59,4

0,955

9,55

0,494

59,28

0,975

9,75

0,574

68,88

0,991

9,91

0,586

70,32

0,997

9,97

0,675

81

1,023

10,23

0,77

92,4

Jak widać uzyskana charakterystyka przedstawia zmianę ciśnienia w układzie na skutek regulacji ilości doprowadzonego medium roboczego. Uzyskana charakterystyka jest charakterystyką układu rzeczywistego i dlatego nie przedstawia jednej idealnie poziomej prostej a dwie krzywe uwzględniające histerezę.

0x08 graphic
0x08 graphic
Nierównomierność ciśnienia ustalonego zaworem przelewowym przy danym jego nastawieniu określa się stosunkiem:

0x08 graphic

przewidziany jest zawór (w naszym przypadku ciśnienie to było

mniejsze z uwagi na zbyt małą moc silnika),

- pmax - ciśnienie początku otwierania zaworu.

Stanowi ona miarę jakości zaworu i powinna być jak najmniejsza. W naszym przypadku jest ona trzykrotnie większa.

Uzyskana charakterystyka odbiega nieco od rzeczywistej na skutek braku uwzględnienia zmian temperatury medium roboczego, błędów związanych z samym odczytem danych z mierników jak i zbyt niską temperaturą oleju, a co za tym idzie zwiększoną jego lepkością.

Na wykresie widoczna jest również pętla histerezy powstała na skutek tarcia elementów ruchomych oraz powstawania mikroprzecieków pomiędzy tymi elementami jak i samą histerezą obciążania sprężyny.

Stopień główny

Stopień sterujący

Magnes proporcjonalny

Zawór przelewowy

Pompa hydrauliczna

Filtr mechaniczny

Zawór czterodrogowy trójpołożeniowy dwóstopniowy

Siłownik

0x01 graphic

0x01 graphic
