Projekt
Wentylacji i klimatyzacji z
Komputerowego Wspomagania Projektowania
dla budynku AVE
Zespół projektowy:
Marcin Wach
Paweł Wądołowski
Grupa COWiG 4
Semestr 6
Rok 2008
SPIS TREŚCI
1 Przedmiot opracowania
Przedmiot opracowania
Celem opracowania jest przykładowy projekt instalacji klimatyzacji i wentylacji dla budynku biurowego AVE przy ul. Krasnoludków w Warszawie. Projekt obejmuje 1 pomieszczenie znajdujące na się 3 piętrze i posiadających funkcje publiczno rozrywkową. Lokalizacja budynku centrum. Usytuowanie budynku względem stron świata północ
Rozwiązanie architektoniczne projektowanych pomieszczeń

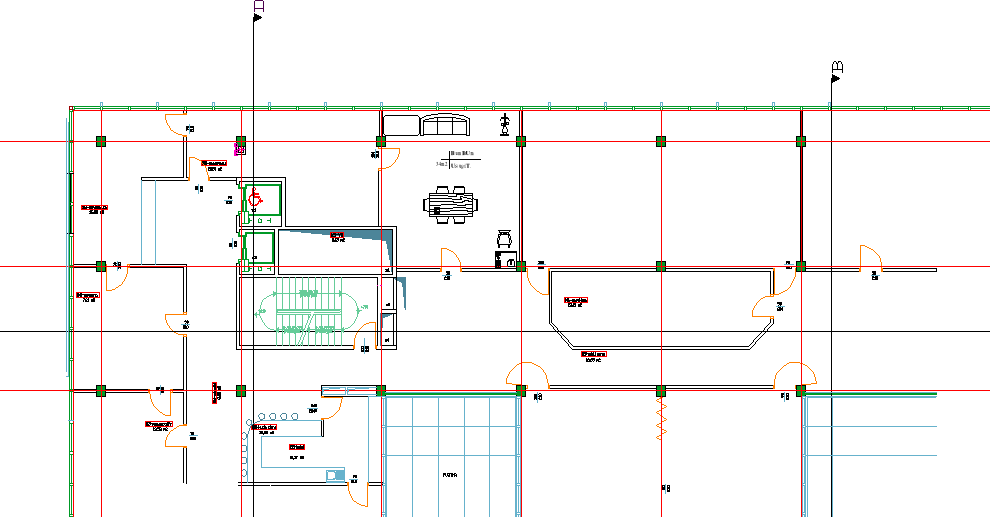

Rozwiązanie architektoniczne pomieszczenia
Założenia projektowe
Parametry powietrza zewnętrznego
Zima: |
temperatura powietrza |
-20 °C |
|
wilgotność względna |
100% |
Lato: |
temperatura powietrza |
30 °C |
|
wilgotność względna |
45% |
Parametry powietrza wewnętrznego w obsługiwanych pomieszczeniach (w godzinach określonych jako godziny przebywania ludzi)
Zima: |
temperatura powietrza |
20 °C |
|
wilgotność względna |
50% |
Lato: |
temperatura powietrza |
24 °C |
|
wilgotność względna |
50% |
Tolerancja: |
temperatura wilgotność względna |
2 K 10% |
Strumień świeżego powietrza: |
50 |
M3/h/os |
Obliczenia obciążenia cieplnego pomieszczeń
Obliczenia zysków ciepła - Windon.
Zakładany proces uzdatniania powietrza.
Wykres I-x i opis zastosowanych przemian powietrza dla wybranego systemu wentylacji i klimatyzacji
Dobór elementów nawiewnych i wywiewnych.
Dobór nawiewników i elementów wywiewnych
Pomieszczenie |
Strumień powietrza nawiewanego |
Dobrany nawiewnik |
A |
1266 |
NWP+SKO 400 |
Pomieszczenie |
Strumień powietrza wywiewanego |
Dobrany wywiewnik |
A |
1266 |
HPKA 160 |
Dobór centrali wentylacyjnej.
Dobór centrali wentylacyjnej AVE
Założenia wymiarujące
Schemat centrali
Zestawienie elementów centrali
Wyniki akustyczne
2
Projekt studencki z komputerowego wspomagania projektowania
