POLITECHNIKA RADOMSKA im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU |
LABORATORIUM
|
Data:
|
||
Wykonali: |
Grupa:
|
Zespół:
|
Rok akademicki:
|
|
Temat: |
BADANIE SILNIKA BOCZNIKOWEGO |
Nr ćwiczenia:
|
Ocena:
|
Cel ćwiczenia
Celem ćwiczenia jest zapoznanie się z własnościami silnika bocznikowego oraz wyznaczenie charakterystyk i sprawności badanego silnika.
Pomiar rezystancji uzwojenia bocznikowego i twornika
Rys.1. Schemat połączeń do pomiaru rezystancji: a/ uzwojenia bocznikowego,
b/ uzwojenia twornika i komutacyjnego
Tabela 1.
|
Uzwojenie bocznikowe |
Uzwojenie twornika |
||||||
L.p. |
|
|
|
|
|
|
|
|
|
V |
A |
|
|
V |
A |
|
|
1. |
15,3 |
0,03 |
510 |
495 |
11,1 |
2 |
5,55 |
5,325 |
2. |
11 |
0,023 |
480 |
495 |
15,3 |
3 |
5,1 |
5,325 |
Wyznaczanie strat jałowych metodą biegu jałowego
Rys.2. Schemat połączeń do badań silnika bocznikowego
Tabela 2.
|
Pomiary |
|
|
|
Obliczenia |
|
|
|
L.p. |
|
|
|
|
|
|
|
|
|
V |
A |
A |
obr./min |
V |
W |
W |
W |
1. |
145 |
10 |
0,23 |
1300 |
111 |
1450 |
340 |
1110 |
2. |
155 |
9,5 |
0,25 |
1300 |
122,7 |
1472,5 |
306,85 |
1165,65 |
3. |
165 |
9 |
0,29 |
1300 |
134,4 |
1485 |
275,4 |
1209,6 |
4. |
175 |
9 |
0,35 |
1300 |
144,4 |
1575 |
275,4 |
1299,6 |
5. |
180 |
9 |
0,38 |
1300 |
149,4 |
1620 |
275,4 |
1344,6 |
6. |
185 |
9 |
0,42 |
1300 |
154,4 |
1665 |
275,4 |
1389,6 |
7. |
195 |
8 |
0,46 |
1300 |
167,8 |
1560 |
217,6 |
1342,4 |

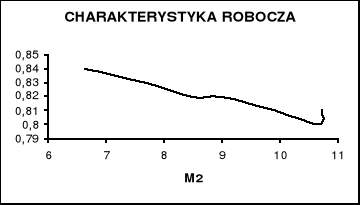

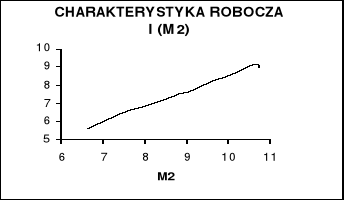

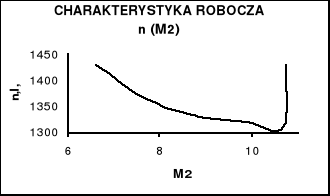

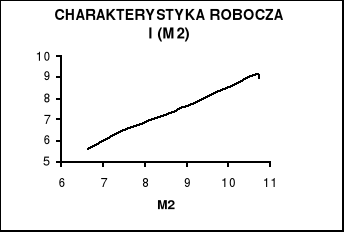

Charakterystyki robocze
Tabela 3.
Pomiary |
Obliczenia |
|||||||||||||
L.p. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
V |
A |
A |
obr./min |
A |
V |
W |
W |
W |
W |
W |
W |
Nm |
- |
1. |
220 |
8,5 |
0,45 |
1430 |
8,95 |
191,1 |
245,7 |
99 |
15,87 |
360,5 |
1969 |
1608,5 |
10,74 |
0,81 |
2. |
200 |
8,7 |
0,45 |
1310 |
9,15 |
170,4 |
257,4 |
90 |
16,59 |
363,9 |
1830 |
1466,1 |
10,68 |
0,8 |
3. |
200 |
8 |
0,44 |
1320 |
8,44 |
172,8 |
217,6 |
88 |
14,11 |
319,7 |
1688 |
1368,3 |
9,9 |
0,81 |
4. |
200 |
7,2 |
0,44 |
1330 |
7,64 |
175,5 |
176,3 |
88 |
11,56 |
275,8 |
1528 |
1252,2 |
9 |
0,82 |
5. |
200 |
6,8 |
0,44 |
1340 |
7,24 |
176,9 |
157,2 |
88 |
10,38 |
255,6 |
1448 |
1192,4 |
8,49 |
0,82 |
6. |
200 |
6,2 |
0,44 |
1365 |
6,64 |
178,9 |
130,7 |
88 |
8,73 |
227,4 |
1328 |
1100,6 |
7,7 |
0,83 |
7. |
210 |
5,2 |
0,44 |
1430 |
5,64 |
192,3 |
91,9 |
92,4 |
6,3 |
190,6 |
1184 |
993,4 |
6,63 |
0,84 |

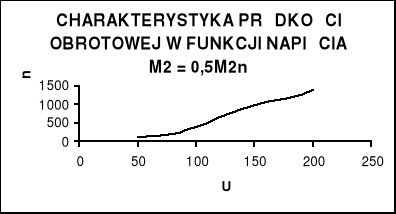

Charakterystyka prędkości obrotowej w funkcji napięcia.
Tabela 4.
|
M2=0,5M2n |
|||||
Lp. |
n |
U |
|
n |
U |
|
|
|
V |
A |
|
V |
A |
1 |
15 |
50 |
0,45 |
120 |
50 |
0,45 |
2 |
300 |
70 |
0,45 |
200 |
80 |
0,45 |
3 |
580 |
100 |
0,45 |
380 |
100 |
0,45 |
4 |
750 |
120 |
0,45 |
660 |
120 |
0,45 |
5 |
980 |
140 |
0,45 |
880 |
140 |
0,45 |
6 |
1150 |
170 |
0,45 |
1050 |
160 |
0,45 |
7 |
1400 |
200 |
0,45 |
1190 |
180 |
0,45 |
8 |
1450 |
210 |
0,45 |
1370 |
200 |
0,45 |
WNIOSKI :
Przeprowadzone badania silnika bocznikowego zapoznało nas z własnościami silnika bocznikowego oraz przebiegiem charakterystyk i sprawności badanego silnika.
Charakterystyki robocze nie zostały w pełni ukazane na wykresie, przyczyną tego był zbyt mały zakres pomiarowy jaki zastosowaliśmy do badania tego silnika. Jednak myślimy, że te charakterystyki wystarczą aby przedstawić pracę tego silnika.
Charakterystyki prędkości obrotowej w funkcji napięcia mają w przybliżeniu kształt linii prostej.
Wykonywane przy stałej wartości prądu wzbudzenia Iw dla dwóch wartości momentu obrotowego na wale silnika.
Charakterystyka dla M2=0 różni się od charakterystyki M2=0,5M2n mniejszym kątem nachylenia. Większy kąt nachylenia dla M2= 0,5M2n wynika z występowania oddziaływania twornika przy obciążeniu (dla Ia ≠0).
Wyliczona wartość sprawności silnika zawiera się w zakresie η= 0,8÷0,84.
