Politechnika Wrocławska
Instytut Energoelektryki Wydział Elektryczny |
SKŁAD GRUPY
|
Rok studiów III Grupa Studia dzienne Filia Semestr VI Rok akad. |
||
Laboratorium z energoelektroniki |
||||
Grupa laborat. |
Numer ćwiczenia |
TemaT Układy prostownikowe |
Ocena |
|
Data wykon. Ćwiczenia
|
2 |
niesterowalne. |
|
Cel ćwiczenia :
Celem ćwiczenia było zapoznanie się z zasadą działania oraz właściwościami układów prostownikowych niesterowalnych.
Spis przyrządów:
woltomierz elektromagnetyczny nr inw.I8-IVa 2314; nr inw.I8-IVa 1531
woltomierz magnetoelektryczny nr inw.I8-IVa 2455;
amperomierz elektromagnetyczny nr inw.I8-IVa 3294; nr inw.I8-IVa 3300; I8-IVa 1316
amperomierz magnetoelektryczny nr inw. I8-IVa 2460; I8-IVa 585
watomierz ferrodynamiczny nr inw. I8-IVa 489; I8-IVa 919
III. Schemat układu pomiarowego
Prostownik trójpulsowy
Tabele pomiarowa:
U |
I |
P. |
Q |
S |
D |
Ifsk |
If |
Usk |
Idsk |
Id |
Ud |
Udsk |
Obc |
[V] |
[A] |
[W] |
[var] |
[VA] |
[VA] |
[A] |
[A] |
[V] |
[A] |
[A] |
[V] |
[V] |
|
232 |
0,42 |
150 |
55,4 |
292,3 |
244,72 |
0,59 |
0,58 |
69 |
1,75 |
1,68 |
78 |
80 |
|
232 |
0,48 |
150 |
60 |
343,2 |
302,80 |
0,68 |
0,68 |
69 |
2,1 |
2 |
78 |
80 |
|
232 |
0,64 |
210 |
80,8 |
445,5 |
384,50 |
0,8 |
0,98 |
69 |
2,95 |
2,76 |
78 |
80 |
R |
232 |
0,76 |
240 |
99,3 |
528 |
459,70 |
0,88 |
1,18 |
68 |
3,6 |
3,2 |
76 |
78 |
|
232 |
0,88 |
300 |
115,5 |
612,6 |
521,48 |
0,96 |
1,4 |
68 |
4,2 |
4 |
76 |
78 |
|
232 |
0,48 |
150 |
64,7 |
334,2 |
291,55 |
0,66 |
0,68 |
68 |
2,05 |
1,92 |
78 |
80 |
|
232 |
0,58 |
180 |
78,5 |
403,8 |
352,83 |
0,72 |
0,85 |
68 |
2,55 |
2,4 |
78 |
80 |
RL |
232 |
0,82 |
270 |
113,2 |
570,6 |
489,77 |
0,92 |
1,3 |
68 |
3,95 |
3,64 |
76 |
78 |
|
232 |
0,58 |
120 |
78,5 |
403,8 |
377,48 |
0,72 |
0,85 |
69 |
2,55 |
2,4 |
77 |
79 |
|
232 |
0,58 |
120 |
78,5 |
403,8 |
377,48 |
0,72 |
0,85 |
69 |
2,55 |
2,4 |
77 |
79 |
RL z D0 |
Id |
kku |
kki |
kpu |
kpi |
* |
cos* |
* |
* |
Obc |
[A] |
- |
- |
- |
- |
- |
- |
- |
- |
|
1,68 |
1,026 |
1,042 |
0,228 |
0,292 |
0,513 |
0,938 |
0,874 |
0,547 |
|
2 |
1,026 |
1,05 |
0,228 |
0,32 |
0,437 |
0,928 |
1,04 |
0,471 |
|
2,76 |
1,026 |
1,069 |
0,228 |
0,377 |
0,471 |
0,933 |
1,025 |
0,505 |
R |
3,2 |
1,026 |
1,125 |
0,231 |
0,515 |
0,455 |
0,924 |
1,013 |
0,492 |
|
4 |
1,026 |
1,05 |
0,231 |
0,32 |
0,49 |
0,933 |
1,013 |
0,525 |
|
1,92 |
1,026 |
1,068 |
0,228 |
0,374 |
0,449 |
0,918 |
0,998 |
0,489 |
|
2,4 |
1,026 |
1,063 |
0,228 |
0,359 |
0,446 |
0,917 |
1,04 |
0,486 |
RL |
3,64 |
1,026 |
1,085 |
0,231 |
0,421 |
0,473 |
0,922 |
1,025 |
0,513 |
|
2,4 |
1,026 |
1,063 |
0,229 |
0,359 |
0,297 |
0,837 |
1,54 |
0,355 |
|
2,4 |
1,026 |
1,063 |
0,229 |
0,359 |
0,297 |
0,837 |
1,54 |
0,355 |
RL z D0 |
Przykładowe obliczenia
S=3*U*I [VA] S=3*232*0,42=292,3 VA
D= [VA] D=
kku= kku=
kpu= kku==0,228
*= *=
*= *==0,547
*= *=
Wykresy zależności:
Wnioski
W ćwiczeniu badany był układ prostownika trójpulsowego niesterowalnego dla obciążenia R, L, RL oraz RL z diodą zerową. Z powodu ograniczenia obciążalności prądowej odbiornika R dla obciążenia RL dokonano jedynie trzech pomiarów. Włączenie diody D0 nie spowodowało żadnych zmian w przebiegu prądu, który był obserwowany za pomocą oscyloskopu. Potwierdzają to również pomiary. Było to spowodowane zbyt małą wartością indukcyjności.

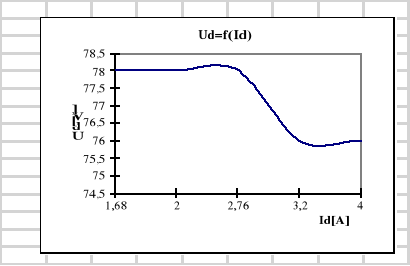

Na podstawie przeprowadzonych pomiarów dla obciążenia R wykreślone zostały charakterystyki zależności: napięcia na odbiorniku Ud=f(Id), współczynników kształtu napięcia i prądu kku=f(Id), kki=f(Id), współczynników pulsacji napięcia i pradu kpu=f(Id), kpi=f(Id), mocy czynnej pobieranej z sieci P=f(Id), mocy biernej Q=f(Id), mocy deformacji D=f(Id), wejściowego współczynnika przesunięcia fazowego cos*=f(Id), współczynnika mocy *=f(Id), współczynnika odkształcenia prądu *=f(Id) oraz sprawności układu prostownikowego. *=f(Id).
