sprawko metacentrum, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, mechanika plynow XYZ, MOJE, janka metac. i parcie


SPRAWOZDANIE Z LABORATORIUM MECHANIKI PŁYNÓW

TEMAT NR 1

„STATECZNOŚĆ CIAŁ PŁYWAJĄCYCH”

WYKONAŁ ZESPÓŁ NR 6

JELONEK MICHAŁ

KACZMAREK GRZEGORZ

JAKUBIAK JACEK

ZAJAS JAN

WROŃSKI RADOSŁAW

GRUPA: COWiG 4

1. Wprowadzenie

Celem ćwiczenia jest wyznaczenie wysokości metacentrycznej względem osi podłużnej i poprzecznej metodą doświadczalną.

Na ciało zanurzone działają siły: ciężar G, oraz siła wyporu W. Warunkiem pływania ciała jest równowaga tych sił (G = W). Przy wychyleniu ciała pływającego z pozycji pionowej, wektor wyporu (na skutek zmiany położenia środka ciężkości bryły wyporu) przecina oś pływania w punkcie zwanym metacentrum. Wzniesienie punktu metacentrum ponad środek ciężkości ciała jest miernikiem stanu równowagi ciała pływającego i nazywa się wysokością metacentryczną. Jej wartość można określic analitycznie ze wzoru:

0x01 graphic

Gdzie:

m - wysokość metacentryczna

J - moment bezwładności pola przekroju ciała płaszczyzną pływania względem jego osi obrotu

V - objętość zanurzonej części ciała

a - odległość mierzona w górę od środka wyporu do środka ciężkości ciała i ma wartość dodatnią, gdy środek ciężkości znajduje się powyżej środka wyporu.

Wartość wysokości metacentrycznej można również wyznaczyć metodą doświadczalną, korzystając ze wzoru:

0x01 graphic

Gdzie:

m - wysokość metacentryczna

G' - ciężar obciążnika powodującego wychylenie ciała

b/2 - odległość między osia modelu i położeniem obciążnika G'

W - wypór równy ciężarowi ciała

∆φ - kąt wychylenia odpowiadający wielkości b, wyrażony w radianach

Każdemu stanowi równowagi ciała pływającego odpowiada inna wartość wysokości metacentrycznej. W przypadku równowagi trwałej m>0 ; równowagi obojętnej m=0 ; równowaga chwiejnej m<0. Przeprowadzone przez nas doświadczenie dotyczy jedynie równowagi stałej ( m>0).

0x08 graphic
2. Opis stanowiska

Stanowisko pomiarowe składa się ze zbiornika z wodą, modelu ciała pływającego (katamaranu o masie 3520g), obciążników G' o masach 200g i 400g oraz płytek: stalowych o masie 436g, winidurowych o masie 118g oraz styropianowych o masie 0g. Na maszcie katamaranu znajdował się obracający się wokół osi pion ze skalą o podziałce wyrażonej w stopniach ( jedna działka odpowiada wartości: 0058'43” ). Temperatura powietrza wynosiła w trakcie pomiarów: 210C, temperatura wody w zbiorniku: 180C. Maszt katamaranu znajduje się w geometrycznym środku jego rzutu poziomego.

Układy płytek:

W ćwiczeniu zastosowano następujące warianty ułożenia płytek:

  1. Brak balastu

  2. 2 płytki winidurowe

  3. 4 płytki winidurowe

  4. 2 płytki stalowe

  5. 4 płytki stalowe

3. Wyniki doświadczalne i obliczenia.

3.1. Wyznaczanie wysokości metacentrycznej - obrót wokół osi podłużnej, metodą doświadczalną.

Wyniki uzyskane podczas badania metacentrum dla obrotu wokół osi podłużnej zestawiono w poniższej tabeli:

Wariant

Odległość b/2 [m]

odczyt na lewo [ilość podziałek]

oczyt na prawo [ilość podziałek]

Kąt Δφ (L+P) [°]

Kąt Δφ [radiany]

1 (bez balastu)

0,1025

5

4,5

9° 17' 49''

0,162

0,0950

4

4

7° 49' 44''

0,137

0,0800

3,5

3,5

6° 51' 1''

0,120

2 (balast = 2* płytka winidurowa)

0,1025

5

4,5

9° 17' 49''

0,162

0,0950

4,5

4

8° 19' 6''

0,145

0,0800

4

3,5

7° 20' 23''

0,128

3 (balast = 4* płytka winidurowa)

0,1025

5

4,5

9° 17' 49''

0,162

0,0950

4,5

4

8° 19' 6''

0,145

0,0800

4

3,5

7° 20' 23''

0,128

4 (balast = 2* płytka stalowa)

0,1025

5

4,5

9° 17' 49''

0,162

0,0950

4,5

4

8° 19' 6''

0,145

0,0800

4

3,5

7° 20' 23''

0,128

5 (balast = 4* płytka stalowa)

0,1025

5,5

5

10° 16' 32''

0,179

0,0950

5

4,5

9° 17' 49''

0,162

0,0800

4,5

4

8° 19' 6''

0,145

Wysokość metacentryczną obliczać będziemy ze wzoru:

0x01 graphic

Masa ruchomego ciężarka wynosi 0,4 kg.

Aby wyznaczyć wartość wyporu, posłużymy się warunkiem pływania ciała, opisywanym przez równanie:

G = W,

gdzie G to ciężar katamaranu, a W to siła wyporu. Po podstawieniu:

0x01 graphic

0x01 graphic

gdzie: mc - masa całkowita pływaka, ciężarka G' i balastu

ρw - gęstość wody odczytana z tablic dla 291K = 998,59 kg/m3

Wysokość metacentryczną ostatecznie obliczono ze wzoru:

0x01 graphic

Przykładowe obliczenia:

0x01 graphic

Wyniki obliczeń zestawiono w poniższej tabeli:

Wariant

Odległość b/2 [m]

Kąt Δφ [radiany]

Objętość [m3]

Wysokość metacentryczna [m]

Uśrednione m [m]

1 (bez balastu)

0,1025

0,162

0,003926

0,128917

0,136

0,0800

0,137

0,141889

0,0950

0,120

0,13655

2 (balast = 2* płytka winidurowa)

0,1025

0,162

0,004162

0,121596

0,123

0,0800

0,145

0,125958

0,0950

0,128

0,120212

3 (balast = 4* płytka winidurowa)

0,1025

0,162

0,004398

0,115063

0,116

0,0800

0,145

0,119189

0,137

0,128

0,113752

4 (balast = 2* płytka stalowa)

0,162

0,162

0,004799

0,105458

0,106

0,128

0,145

0,10924

0,145

0,128

0,104257

5 (balast = 4* płytka stalowa)

0,162

0,179

0,005672

0,080725

0,080

0,128

0,162

0,082694

0,162

0,145

0,077829

3.2. Wyznaczanie wysokości metacentrycznej - obrót wokół osi podłużnej, metodą analityczną.

W tej metodzie będziemy korzystali ze wzoru:

0x01 graphic

Przy obliczaniu J stosujemy podstawowy wzór na moment bezwładności dla prostokątów:

0x01 graphic
,

gdzie: b - bok przylegający do osi względem której liczymy moment bezwładności

h - drugi bok

Po zastosowaniu wzoru dla powierzchni przecięcia zwierciadła wody przez katamaran, otrzymujemy:

0x01 graphic

Wielkość a wyznaczamy ze wzoru:

0x01 graphic
,

gdzie Sc - środek ciężkości ciała

Sw - środek wyporu w położeniu równowagi

Środek wyporu obliczamy z następującej zależności:

0x01 graphic
,

gdzie h to wysokość części zanurzonej.

Środek ciężkości dla całego układu, liczymy ze wzoru:

0x01 graphic
,

gdzie: 0x01 graphic
- masa i środek ciężkości pływaka

0x01 graphic
- masa i położenie środka ciężkości ciężarka liczone od dolnej krawędzi pływaka

0x01 graphic
- masa i położenie środka ciężkości płytek liczone od dolnej krawędzi pływaka

Przy czym płytki oraz ciężarek uznajemy za zbudowane z materiału jednorodnego, a więc ich środki ciężkości znajdują się w połowie ich wysokości.

Przyjmujemy też uproszczenie, iż środek ciężkości pływaka znajduje się w jego połowie.

Wysokość ciężarka wynosi 4cm, grubość płytki windurowej 8mm, a stalowej 5mm.

Przykładowe obliczenia, dla przypadku z dwoma płytkami winidurowymi:

0x01 graphic

0x01 graphic

a = 0,047705-0,020445 = 0,02603 [m]

Wyniki obliczeń zebrano w tabeli:

Wariant

Kąt Δφ [radiany]

Objętość [m3]

J [m4]

Sw [m]

Sc [m]

a [m]

m [m]

m uśrednione [m]

1

0,0950

0,003926

4,864E-04

0,020445

0,046122

0,02568

0,098

0,098

0,1025

4,864E-04

0,098

0,0800

4,864E-04

0,098

2

0,0950

0,004162

4,864E-04

0,021676

0,047705

0,02603

0,091

0,091

0,1025

4,864E-04

0,091

0,0800

4,864E-04

0,091

3

0,0950

0,004398

4,864E-04

0,022907

0,049548

0,02664

0,084

0,084

0,162

4,864E-04

0,084

0,120

4,864E-04

0,084

4

0,145

0,004799

4,864E-04

0,024994

0,058715

0,03372

0,068

0,068

0,162

4,864E-04

0,068

0,128

4,864E-04

0,068

5

0,145

0,005672

4,864E-04

0,029542

0,078107

0,04857

0,037

0,037

0,179

4,864E-04

0,037

0,145

4,864E-04

0,037

3.3. Wyznaczanie wysokości metacentrycznej - obrót wokół osi poprzecznej, metodą doświadczalną.

Wyniki uzyskane podczas badania metacentrum dla obrotu wokół osi poprzecznej zestawiono w poniższej tabeli:

Wariant

Odległość b/2 [m]

odczyt na lewo [ilość podziałek]

oczyt na prawo [ilość podziałek]

Kąt Δφ (L+P) [°]

Kąt Δφ [radiany]

1 (bez balastu)

0,1370

1,5

1

2° 26' 48''

0,043

0,1160

1

1

1° 57' 26''

0,034

0,0800

0,5

0,5

0° 58' 43''

0,017

2 (balast = 2* płytka winidurowa)

0,1370

1

1

1° 57' 26''

0,034

0,1040

0,75

0,5

1° 13' 24''

0,021

0,0800

0,5

0,5

0° 58' 43''

0,017

3 (balast = 4* płytka winidurowa)

0,1370

1

1

1° 57' 26''

0,034

0,1040

1

0,5

1° 28' 5''

0,026

0,0800

0,5

0,5

0° 58' 43''

0,017

4 (balast = 2* płytka stalowa)

0,1370

1,5

1

2° 26' 48''

0,043

0,1040

1

1

1° 57' 26''

0,034

0,0800

0,5

0,5

0° 58' 43''

0,017

5 (balast = 4* płytka stalowa)

0,1370

1,5

1,5

2° 56' 9''

0,051

0,1040

1

1

1° 57' 26''

0,034

0,0800

0,75

0,5

1° 13' 24''

0,021

W obliczeniach zastosowano identyczny tok postępowania jak w poprzednim podpunkcie. Wyniki zestawiono w tabeli:

Wariant

Odległość b/2 [m]

Kąt Δφ [radiany]

Objętość [m3]

Wysokość metacentryczna m [m]

Uśrednione m [m]

1 (bez balastu)

0,1370

0,043

0,003926

0,6547

0,7678

0,1160

0,034

0,6930

0,0800

0,017

0,9556

2 (balast = 2* płytka winidurowa)

0,1370

0,034

0,004162

0,7720

0,8703

0,1040

0,021

0,9376

0,0800

0,017

0,9014

3 (balast = 4* płytka winidurowa)

0,1370

0,034

0,004398

0,7305

0,7743

0,1040

0,026

0,7393

0,0800

0,017

0,8529

4 (balast = 2* płytka stalowa)

0,1370

0,043

0,004799

0,5356

0,6085

0,1040

0,034

0,5083

0,0800

0,017

0,7817

5 (balast = 4* płytka stalowa)

0,1370

0,051

0,005672

0,3776

0,4456

0,1040

0,034

0,4300

0,0800

0,021

0,5292

3.3. Wyznaczanie wysokości metacentrycznej - obrót wokół osi poprzecznej, metodą analityczną.

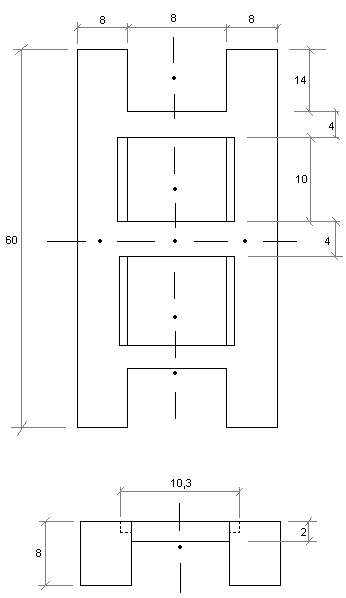

0x08 graphic
Zastosowano identyczny tok postępowania. Tym razem wzór na moment bezwładności przyjmuje postać:

Wyniki umieszczono w tabeli:

Wariant

Kąt Δφ [radiany]

Objętość [m3]

J [m4]

Sw [m]

Sc [m]

a [m]

m [m]

m uśrednione [m]

1

0,0950

0,003926

0,00288

0,019402

0,046122

0,025677

0,708

0,708

0,1025

0,00288

0,708

0,0800

0,00288

0,708

2

0,0950

0,004162

0,00288

0,020633

0,047705

0,026029

0,666

0,666

0,1025

0,00288

0,666

0,0800

0,00288

0,666

3

0,0950

0,004398

0,00288

0,021864

0,049548

0,026641

0,628

0,628

0,162

0,00288

0,628

0,120

0,00288

0,628

4

0,145

0,004799

0,00288

0,02395

0,058715

0,033722

0,566

0,566

0,162

0,00288

0,566

0,128

0,00288

0,566

5

0,145

0,005672

0,00288

0,028499

0,078107

0,048566

0,459

0,459

0,179

0,00288

0,459

0,145

0,00288

0,459

4. Analiza błędów i wyników.

4.1. Analiza błędów.

Błędy pomiarowe wyznaczonych wartości Df i b określone były przez dokładność przyrządu. Błąd wartości m obliczono na podstawie pochodnej logarytmicznej według wzoru :

0x01 graphic

gdzie 0x01 graphic
- błąd wyznaczenia wartości m,

0x01 graphic
- błąd wyznaczenia wartości b, równy 1 cm

0x01 graphic
- błąd wyznaczenia wartości kąta wychylenia, równy 0,01745 radiana

Oś poprzeczna:

m doświadczalne [m]

błąd [m]

błąd względny [%]

0,136

0,0177

13,05

0,123

0,0154

12,91

0,116

0,0146

12,91

0,106

0,0134

12,91

0,08

0,0091

11,61

Oś podłużna:

m doświadczalne [m]

błąd [m]

błąd względny [%]

0,7678

0,43252

56,3

0,8703

0,633467

72,8

0,7743

0,532432

68,8

0,6085

0,342905

56,3

0,4456

0,221224

49,6

Błędy są bardzo duże, co wynika przede wszystkim z niedokładności pomiaru kąta. Odczyt ze skali kątowej dokonywany był z błędem równym najmniejszej podziałki, czyli prawie 1°.

Błędy są dużo mniejsze w przypadku obrotu względem osi poprzecznej, gdzie kąty były kilkakrotnie większe.

4.2. Porównanie wyników doświadczalnych i analitycznych.

Obrót wokół osi podłużnej:

Wariant

Środek ciężkości [m]

m doświadczalne [m]

m analityczne [m]

różnica [m]

różnica [%]

1

0,046122

0,136

0,098

0,038

27,94

2

0,047705

0,123

0,091

0,032

26,02

3

0,049548

0,116

0,084

0,032

27,59

4

0,058715

0,106

0,068

0,038

35,85

5

0,078107

0,08

0,037

0,043

53,75

Rozbieżności pomiędzy wartościami wysokości metacentrycznej wyznaczonej oba sposobami okazują się być bardzo duże. Może to wynikać z kilku czynników.

Przede wszystkim popełniono błąd przy doborze ciężarka - okazał się on zbyt duży przez co kąty wychylenia przekraczały 7°, a poza tym zakresem wzór na wyznaczenie m okazuje się niedokładny.

Poza tym, należy zwrócić uwagę na niedokładność przyrządu do pomiaru kątów. Bardzo trudno wykonać z niego precyzyjny odczyt, możliwe więc że popełniono błędy grube odczytu.

Dokonano także wielu uproszczeń, które mogły wpłynąć na końcowy wynik.

Mimo, że rozbieżności są duże, przebieg zmian wysokości metacentrycznej w zależności od obciążenia katamaranu jest poprawny. Ze wzrostem środka ciężkości, zmniejsza się stateczność statku. Zależność tą przedstawia poniższy wykres:

0x01 graphic

Wykres przedstawia zależność liniową.

Obrót wokół osi poprzecznej:

Wariant

Środek ciężkości [m]

m doświadczalne [m]

m analityczne [m]

różnica [m]

różnica [%]

1

0,046122

0,7678

0,708

0,0598

7,79

2

0,047705

0,8703

0,666

0,2043

23,47

3

0,049548

0,7743

0,628

0,1463

18,89

4

0,058715

0,6085

0,566

0,0425

6,98

5

0,078107

0,4456

0,459

0,0134

3,01

Tym razem kąty nie przekraczały 7°. Poza wariantami II i III, wyniki są zadowalające. Uzyskane tutaj wysokości metacentryczne zwiększają się, pomimo wzrostu wysokości środka ciężkości. Prawdopodobnie popełniono tam błąd gruby. Mógł on wynikać z niedokładności pomiaru kątów, które okazały się jeszcze trudniejsze do odczytu przy mniejszych wychyleniach.

0x01 graphic

5. Wnioski

  1. Pomiar metodą doświadczalną okazał się niewystarczająco dokładny, co może wynikać z niedokładności przyrządów pomiarowych (pion umieszczony na maszcie nie miał idealnej geometrii, jak i również zacinał się co utrudniało poprawny odczyt), popełnionych błędów grubych, a w szczególności z zastosowania niewłaściwego obciążnika G' przy pierwszych pomiarach.

  2. Błędy względne pomiarów są mniejsze dla mierzenia wysokości metacentrycznej obiektu względem osi poprzecznej.

  3. Niedokładność może również wynikać z niedokładnie pomierzonej masy obciążników, balastu jak i również katamaranu oraz niedokładnie wymiarowanego modelu.

  4. Katamaran podczas pomiarów znajdował się cały czas w stanie równowagi trwałej, przy czym daje się zauważyć prawidłowość, że im bardziej model został obciążony, tym mniejsza stawała się jego stateczność (wartość wysokości metacentrycznej malała)

  5. Wysokość metacentryczna maleje wraz ze wzrostem położenia środka ciężkości. Potwierdzają to wyniki naszych badań, poza dwoma przypadkami kiedy prawdopodobnie popełniono błąd gruby odczytu.

0x01 graphic



Wyszukiwarka

Podobne podstrony:
opory, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, mechanika plynow XYZ, MOJE, poprawi
Rachunek błędów, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania
Zespol pomp final, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdan
Zespol pomp, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania), L
Filtrowanko, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania), L
Sprawozdanie 1 mechanika, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (spr
filtracja moja, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania)
Reynolds Sprawozdanie 1, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (spra
mp pytania, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Wykłady, Egzamin, Pytania
Wentylacja fin, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania)
Wentylacja, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania), We
Obliczeni1, IŚ Tokarzewski 27.06.2016, III semestr, Mechanika płynów, Laboratoria (sprawozdania), We
Moje sprawko biola woda i powietrze, IŚ Tokarzewski 27.06.2016, III semestr, Biologia i ekologia, Bi
1 sprawko, IŚ Tokarzewski 27.06.2016, III semestr, Biologia i ekologia, Biologia - lab, Biologia
Wszystkie pytania - Wasikowski, IŚ Tokarzewski 27.06.2016, III semestr, Meteorologia, Zaliczenie
sowa odp, IŚ Tokarzewski 27.06.2016, III semestr magister, Realizacja wymaganej jakości powietrza w
Projekt numeryczny, IŚ Tokarzewski 27.06.2016, III semestr, Informatyka (Matlab), Projekty, Matlab -

więcej podobnych podstron
