Obciążenia
Przykrycie - powłoka
Lp |
Wyszczególnienie |
|
|
|
1 |
Papa |
0,2 |
1,2 |
0,24 |
2 |
Płyta dociskowa 30 mm 0,03*24 |
0,72 |
1,3 |
0,94 |
3 |
Wełna mineralna 6cm 0,06*2 |
0,12 |
1,2 |
0,14 |
4 |
Zatarcie 10 mm 0,01*21 |
0,21 |
1,3 |
0,27 |
5 |
Powłoka żelbetowa 10 cm 0,1*25 |
2,5 |
1,1 |
2,75 |
|
Razem obciążenia stałe |
2,5 |
|
2,75 |
6 |
Obciążenie śniegiem - strefa 1 |
0,56 |
1,4 |
0,784 |
|
|
|
|
|
Ściana
Lp |
Wyszczególnienie |
|
|
|
1 |
Blacha fałdowa |
0,09 |
1,2 |
0,11 |
2 |
Wełna 0,06*2 |
0,12 |
1,2 |
0,14 |
3 |
Ściana ( żelbet ) 0,2*25 |
5 |
1,1 |
5,5 |
Wyznaczenie sił wewnętrznych
Powłoka stożkowa - stan błonowy
obciążenie :
stałe
śnieg :
dla powłoki stożkowej
Siły : g= 4,34
p= 0,784 alfa= 33
v= 0,2
F= 3200000 alfa_rad= 0,575958653
h Ro[kN] No[kN] ro (1) (2)
0 0 0 0 0 0 0
0,3 -3,55501 -2,52713 -4,4025E-07 -1,89935 -4,69595 2,06103E-06
0,6 -7,11002 -5,05427 -1,761E-06 -3,7987 -9,39189 4,12206E-06
0,9 -10,665 -7,5814 -3,9622E-06 -5,69805 -14,0878 6,18309E-06
1,2 -14,22 -10,1085 -7,0439E-06 -7,5974 -18,7838 8,24412E-06
1,5 -17,7751 -12,6357 -1,1006E-05 -9,49676 -23,4797 1,03052E-05
1,8 -21,3301 -15,1628 -1,5849E-05 -11,3961 -28,1757 1,23662E-05
2,1 -24,8851 -17,6899 -2,1572E-05 -13,2955 -32,8716 1,44272E-05
2,4 -28,4401 -20,2171 -2,8176E-05 -15,1948 -37,5676 1,64882E-05
2,7 -31,9951 -22,7442 -3,566E-05 -17,0942 -42,2635 1,85493E-05
3 -35,5501 -25,2713 -4,4025E-05 -18,9935 -46,9595 2,06103E-05
|
Powłoka cylindryczna - stan błonowy
Powłoka cylindryczny - stan błonowy :
Ciężar własny powłoki
Powierzchnia podstawy stożka
h[m] Ro[kN/m] No[kN/m] ro[m]
0 0 -13,74 1,97513E-06 -3,48E-05
0,5 23,69 -16,49 1,93976E-05 -3,48E-05
1 47,38 -19,24 3,68201E-05 -3,48E-05
1,5 71,07 -21,99 5,42426E-05 -3,48E-05
2 94,76 -24,74 7,16651E-05 -3,48E-05
2,5 118,45 -27,49 8,90876E-05 -3,48E-05
3 142,14 -30,24 0,00010651 -3,48E-05
3,5 165,83 -32,99 0,000123933 -3,48E-05
4 189,52 -35,74 0,000141355 -3,48E-05
4,5 213,21 -38,49 0,000158778 -3,48E-05
5 236,9 -41,24 0,0001762 -3,48E-05
5,5 260,59 -43,99 0,000193623 -3,48E-05
6 284,28 -46,74 0,000211045 -3,48E-05
6,5 307,97 -49,49 0,000228468 -3,48E-05
7 331,66 -52,24 0,00024589 -3,48E-05
7,5 355,35 -54,99 0,000263313 -3,48E-05
8 379,04 -57,74 0,000280735 -3,48E-05
8,5 402,73 -60,49 0,000298158 -3,48E-05
9 426,42 -63,24 0,00031558 -3,48E-05
9,5 450,11 -65,99 0,000333003 -3,48E-05
10 473,8 -68,74 0,000350425 -3,48E-05
10,5 497,49 -71,49 0,000367848 -3,48E-05
11 521,18 -74,24 0,00038527 -3,48E-05
11,5 544,87 -76,99 0,000402693 -3,48E-05
12 568,56 -79,74 0,000420115 -3,48E-05
12,5 592,25 -82,49 0,000437538 -3,48E-05
13 615,94 -85,24 0,00045496 -3,48E-05
13,5 639,63 -87,99 0,000472383 -3,48E-05
14 663,32 -90,74 0,000489805 -3,48E-05
|
Budowa układu równań - połączenie powłoki stożkowej z cylindryczną.
- dla powłoki stożkowej :
|
Powłoka stożkowa - wpływ zaburzeń brzegowych pochodzących od połączenia z powłoka cylindryczna
|
Powłoka cylindryczna wpływ zaburzeń od połączenia z powłoką stożkowa.
|
Budowa układu równań - połączenie powłoki cylindrycznej z nieodkształcalną płytą fundamentową
dla powłoki cylindrycznej
dla powłoki cylindrycznej w płaszczyźnie połączenia powłoka-fundament : |
Powłoka cylindryczna wpływ zaburzeń od połączenia z płytą fundamentową
|
Powłoka cylindryczna - stan zgięciowy + błonowy
|

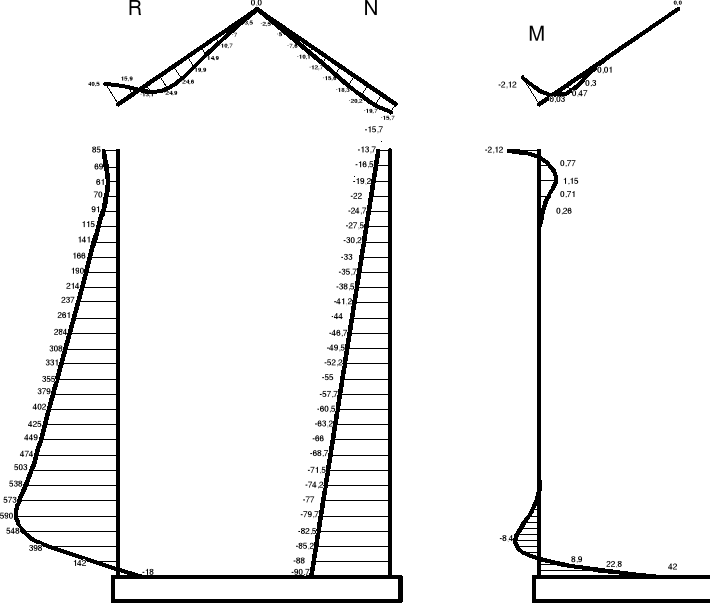

Wykres sił przekrojowych
Wymiarowanie zbiornika
Materiały
Beton B37
Stal A-I
Powłoka stożkowa
zbrojenie powłoki przyjęto w postaci prętów
Przekrój pierścieniowy
na części ściskanej (górnej) powłoki zbrojenie przyjęto z warunku minimalnego stopnia zbrojenia zbrojenia.
przyjęto rozstaw smax = 14 cm
W strefie dolnej Rmax = 40,5 kN, potrzebny przekrój na 1 m :
przyjęto
Przekrój mimośrodowo ściskany
Nmax = 15,7 kN
Mxmax = 2,12 kN
do obliczen przyjęto a1= a2 =2,5 cm
mimośród konstrukcyjny :
mimośród przypadkowy :
mimośród totalny :
do obliczeń przyjęto, że beton przeniesie całkowite naprężenia ściskające ( zbrojenei dolne nie bierze udziału )
odczytano ( tablice do projektowania metodą ogólną )
,
potrzebne pole zbrojenia górnego :
przyjęto
co 10 cm
Powłoka cylindryczna
Przekrój pierścieniowy”
Zbiornik podzielono na 4 strefy i dla każdej ze stref zostanie dobrany przekrój zbrojenia:
Strefa 1 ( 0<H<5,0m)
Rmax = 590 kN, potrzebny przekrój zbrojenia
Strefa 2 ( 5<H<8m)
Rmax = 425 kN, potrzebny przekrój zbrojenia
Strefa 3 ( 8<H<11 m)
Rmax = 284 kN, potrzebny przekrój zbrojenia
Strefa 4 ( 11<H<14 m)
Rmax = 141 kN, potrzebny przekrój zbrojenia
Przekrój mimośrodowo ściskany
Miejsce połączenia przekrycia ze zbiornikiem
Nmax = 13,7 kN
Mxmax = 2,12 kNm
do obliczeń przyjęto a1= a2 =4 cm
mimośród konstrukcyjny :
mimośród przypadkowy :
mimośród totalny :
do obliczeń przyjęto, że beton przeniesie całkowite naprężenia ściskające
odczytano ( tablice do projektowania metodą ogólną )
,
potrzebne pole zbrojenia górnego :
przyjęto
co 25 cm
Miejsce połączenia zbiornika z płytą fundamentową
a) rozciagana strona wewnętrzna zbiornika ( poziom dna )
Nmax = 90,7 kN
Mxmax = 38 kNm
do obliczeń przyjęto a1= a2 =4 cm
mimośród konstrukcyjny :
mimośród przypadkowy :
mimośród totalny :
do obliczeń przyjęto, że beton przeniesie całkowite naprężenia ściskające
odczytano ( tablice do projektowania metodą ogólną )
,
potrzebne pole zbrojenia górnego :
przyjęto
co 12,5 cm
b) rozciagana strona zewnętrzna zbiornika ( 1 m nad poziomem dna )
Nmax = 82,5 kN
Mxmax = 8,4 kNm
do obliczeń przyjęto a1= a2 =4 cm
mimośród konstrukcyjny :
mimośród przypadkowy :
mimośród totalny :
do obliczeń przyjęto, że beton przeniesie całkowite naprężenia ściskające
odczytano ( tablice do projektowania metodą ogólną )
,
potrzebne pole zbrojenia górnego :
przyjęto
co 25 cm
