Instrukcja obsługi mtz�LARUS00067

^WUSZak’ ^do^ⁿ>’ch

fi.SII.Kl' »’*'........— .

„fokach narzędzia iv p^. " ^ '"epd,,,: cuchy ograniczaj

cicgo od dołu Otworu wJj .f ² tr_/e.

pc/nc, blokady-Jo cz^J, ^ ¹ ’). * dh,

położeniu przewo_ZOWy_m °tw°ru. \\ sięaiitomaiycznie. ' ^OKada w|ą_Cz_a

li/sis obróbki upraw uy^kopiennwh dolne drązkł u awiaj n ! d itl owyd ^iach Wieszaka. Pm tym w cek, „iepeLi

Urządzenia cięgnąco- łączące UCE-1Ż (poprzeczka) 4.

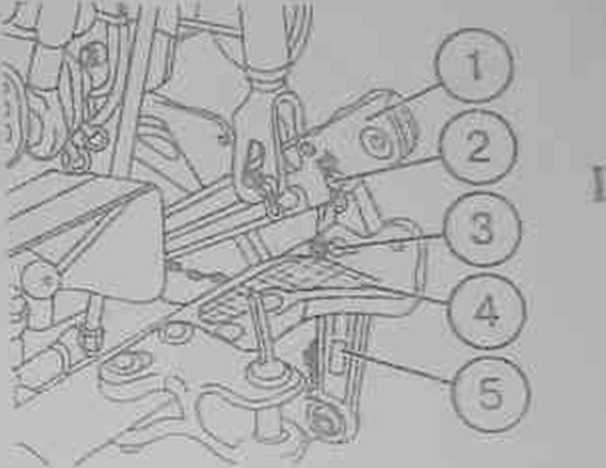

Urządzenie ciągnący-łączonce wykorzystywane jest do podłączenia maszyn pracii jących przy prędkościach do 15 km\godz. Traktory wysyłane są z fabryki z poprzeczka ustawioną jak pokazano na rys. 1 W celu zmiany nastawienia z położenia przewozowego (I) na roboczą (II) wykonaj następujące czynności:

1. Wyjmij zawleczkę i ucho (3), zdejmij po przeczkę (4).

2. Wyjmij zawleczkę i palec (2), zdejmij tylne końcówki dolnych drążków (5).

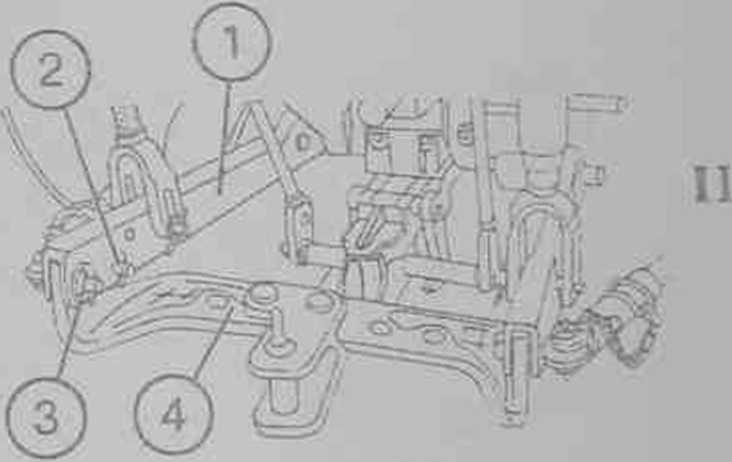

3. Ustaw poprzeczkę (4) na przednich końcówkach dolnych drążków (1), przymocuj ją przy pomocy ucha (3), łańcuchów ograniczających, palców (2) i zawleczki ( patrz: rys. 11)

przy zewnętrznym lub wewnętrznym ustawieniu łańcuchów ograniczających zabezpiecz całkowitą blokadę urządzenia ciagną-co-łączącego. Przy instalowaniu urządzenia ciągnąco-lączącego ze ściągaczami teiesko powymi podłącz je do drugiego od dołu otworu wspornika i zabezpiecz pełną blokadę.

UWAGA! Zabrania się używania widelców urządzenia ciągnąco-łączącego do pracy z przyczepami przy prędkości powyżej 15km\godv __

WAŻNE! Upewnij sie że UC.L posiada blokadę przed kołysaniem bocznym przy pomocy regulacji wewnętrznych lub zewnętrznych ściągaczy.
