Przestrajamy Klaudie RMS801 Eltry 2

Do toru AM

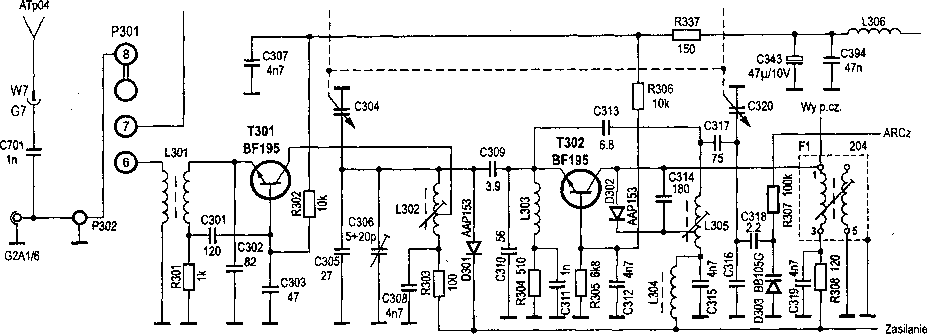

Rys.1. Schemat ideowy głowicy UKF radiomagnetofonu Klaudia RMS801.

- stereo 30pV dla stosunku sygnał/szum = 40dB,

• selektywność    > 26dB.

W torze FM zastosowano głowicę dwutranzystorową, przedstawioną na rysunku 1. Tranzystor T301 pracuje w układzie wzmacniacza w.cz., a na tranzystorze T302 zrealizowany jest mieszacz w układzie samodrgającym. Heterodyna objęta jest działaniem układu automatycznej regulacji częstotliwości. Dioda pojemnościowa D303 jest sprzężona z obwodem drgającym przez kondensator C318. Zmiany napięcia na wyjściu detektora FM są doprowadzone do diody D303 przez obwód RC (R307, C373, R346), powodując zmianę jej pojemności, a w efekcie zmianę częstotliwości oscylacji obwodu heterody-ny (L305, C317, C316, C320). Sygnał o pośredniej częstotliwości 10.7MHz wydzielany jest w obwodzie filtru FI i przesyłany do wzmacniacza p.cz.

Przestrojenie na zakres 88 + 108MHz

1.    Zlokalizować elementy głowicy UKF położone w okolicach kondensatora strojeniowego potrzebne w procesie przestra-jania.

2.    Wyłączyć układ ARCz.

3.    Wylutować elementy C30I,C302,C303,C305,C310, C317 i C318 i wlutować w ich miejsce elementy zgodnie z tabelą 1. W miejsce kondensatora C317 należy wykonać połączenie przy pomocy wlutowanej zwory. W celu zapewnienia poprawnej pracy heterodyny w zakresie wyższych częstotliwości, pojemność kondensatora C310 należy zmniejszyć

Tabela 1. Zmiana wartości elementów
Oznaczenie	Wartości dia zakresu	Wartości dla zakresu
elementu	65.5 + 74 MHz	88 + 108 MHz
C301	120 pF	68 pF
C302	82 pF	47 pF
C303	47 pF	27 pF
C305	27 pF	-
C310	56 pF	39 pF
C317	75 pF	zwora
C118	2.2 pF	1 pF

do 39pF. Wymiana kondensatora C318 zapobiega zjawisku „przeciągania” do silniejszej stacji po włączeniu układu ARCz.

4.    Strojenie należy rozpocząć od heterodyny. Pokrętłem strojenia ustawić maksymalną częstotliwość zakresu UKF na skali odbiornika i trymerem C316 ustawić górną częstotliwość heterodyny (118.7MHz + 0.5MHz). Następnie, po ustawieniu pokrętłem strojenia minimalnej częstotliwości zakresu na skali odbiornika, cewką L305 dostroić obwód do dolnej częstotliwości heterodyny (98.2MHz- 0.5MHz). Powyższe czynności należy wykonać kilkakrotnie, aż do osiągnięcia wymaganego zakresu przestrajania heterodyny z zapasem na krańcach pasma po około 0.5MHz.

Częstotliwość heterodyny należy mierzyć częstościo-mierzem z wykorzystaniem pętli pomiarowej poprzez jej sprzężenie indukcyjne z cewką heterodyny.

5.    Po zestrojeniu heterodyny należy zestroić obwód wyjściowy wzmacniaczaw.cz. Dla częstotliwości sygnału wejściowego leżącej w pobliżu górnej wartości zakresu (około 106MHz) należy regulować trymerem C316 na maksymalne wzmocnienie. Następnie, dla częstotliwości sygnału wejściowego położonego w pobliżu dolnej wartości zakresu (około 90MHz) należy regulować cewką L302 na maksymalne wzmocnienie. Powyższe czynności należy powtórzyć kilkakrotnie w celu wyrównania wzmocnienia głowicy w jej paśmie przenoszenia. Sygnał z generatora w.cz. należy dołączyć do wejścia antenowego GZA 1/6, natomiast wzmocnienie podczas strojenia wzmacniacza należy kontrolować mikrowoltomierzem selektywnym na wyj ściup.cz. głowicy.

Uwtifiti: H przypadku hraku aparatury pomiarowej milar\ znaleźć dwie silne siacie radiowe nadajacc u pobliżu u i -mienionych wyżej częstotliwości fokido IMAlllz i 9tl.\lllzj i przeprowadzić czynności strojenia oceniając silę głosu danej stae/i. .\astcpnic należy znaleźć kolejno dw ie słabsze stacje (również w pobliżu krańców zakresu) i ponownie wykonać pro< edurę strojenia wzmacniacza w.cz.
