Przestrajamy odbiorniki Amator i Amator 2 Stereo 2

DETEKTOR AM

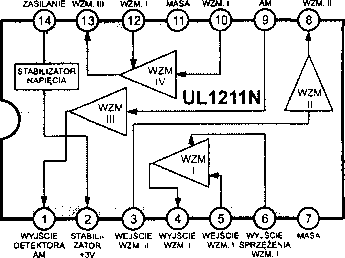

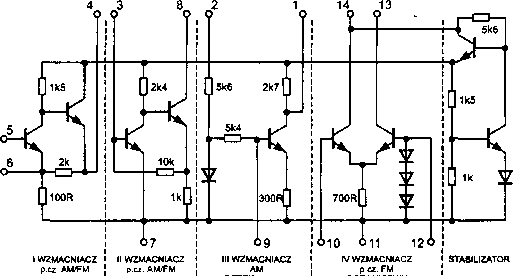

Rys.2. Schemat ideowy i blokowy oraz opis wyprowadzeń scalonego wzm. p.cz. AM/FM i detektora AM UL1211N.

T103 (BF195) pracuje w układzie Hartley’a. Obwód hetero-dyny tworzy cewka L106 z kondensatorami C122 C124 oraz dioda ARCz - D101, dołączona poprzez kondensator Cl25. Sygnał do sterowania diodą ARCz pobierany jest z wyjścia detektora FM poprzez filtr złożony z elementów R228, C258 i C127. Na wyjściu mieszacza głowicy znajduje się dwuobwo-dowy filtr pasmowy p.cz. FM na cewkach LI07 i L209, z którego sygnał podawany jest na wyprowadzenie 5 układu wzmacniacza p.cz. AM/FM US1 - UL1211N (rys.2). Wyjście tego układu (n. 13) obciążone jest filtrem ceramicznym FC1 o częstotliwości 10.7MHz. Sygnał p.cz. z wyjścia filtru FC1 po wzmocnieniu i ograniczeniu amplitudy na tranzystorze T203, podawany jest na detektor stosunkowy z diodami D202 i D203. Sygnał m.cz. z wyjścia detektora doprowadzany jest do wejścia dekodera stereo (n.3) zbudowanego na układzie US2 -UL1601N (opisany w nr 2/99 „SE”), który spełnia funkcję wzmacniacza złożonego sygnału stereofonicznego, wzmacniacza rezonansowego 19kHz, podwajacza częstotliwości, dekodera i separatora kanałów oraz układu sterującego wskaźnikiem odbioru stereo - dioda D301. Sygnał z wyjść dekodera (n.ll i 12) po przejściu przez układ deemfazy oraz filtr pilota i podnośnej (L303 i L304) doprowadzany jest do wejść przed-wzmacniacza m.cz. na tranzystorach T401, T501 i układu scalonego US3 (UL 132IN). W odbiorniku Amator Stereo zastosowano scalone wzmacniacze mocy US4 i US5 - UL1405L, a w odbiorniku Amator 2 Stereo - hybrydowe układy GML-026 oraz dodatkowo wtórniki T402 i T502.

Tor radiowy zasilany jest napięciem:

•    +11.2V w odbiorniku Amator Stereo (T804 na płytce ZT),

•    +14V w odb. Amator 2 Stereo (T601 na płycie głównej).

Układ wzmacniacza p.cz. AM/FM UL1211N

Na rys.2 pokazany został schemat ideowy i blokowy, bardzo często spotykanego w odbiornikach produkcji krajowej, układu wzmacniacza p.cz. AM/FM UL1211N, będącego odpowiednikiem układu LA 1201 firmy Sanyo. Układ ten składa się z czterech stopni wzmacniających i stabilizatora napięcia:

•    I wzmacniacz p.cz. AM/FM - wzmocnienie napięciowe 30dB dla AM i 25dB dla FM,

•    II wzmacniacz p.cz. AM/FM - wzmocnienie napięciowe 35dB dla AM i 30dB dla FM,

•    III wzmacniacz - tranzystorowy detektor AM,

•    IV wzmacniacz różnicowy p.cz. FM - wzmocnienie napięciowe 20dB + ograniczanie,

•    Stabilizator napięcia +3V przy zmianach napięcia wejściowego 4 + 9V; często wykorzystywany do polaryzacji baz tranzystorów głowicy UKF.

Przestrojenie głowicy na pasmo 87.5 + 108MHz

1.    Przed przestrojeniem należy sprawdzić prawidłowość pracy odbiornika na zakresie 65.5 -5- 74MHz z dołączoną anteną i głośnikami, posługując się w razie potrzeby generatorem w.cz. lub konwerterem.

2.    Następnie należy wyłączyć odbiornik i odłączyć go od sieci. Od spodu odbiornika wykręcić 6 wkrętów M4*16 i wysunąć odbiornik z obudowy do przodu. Po zdjęciu obudowy uzyskuje się dostęp do płyty głównej i głowicy UKF.

3.    Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory Cl04, Cl 10 i Cl24, zaznaczone na rysunku 1 kolorem czarnym. Kondensator Cl25 (oznaczony kolorem szarym) wyłamujemy tak, aby pozostały jego wyprowadzenia, do których lutujemy kondensator 3.3pF. Po dokonaniu przeróbek można przystąpić do zestrojenia głowicy.

5.    Po włączeniu odbiornika należy wyłączyć ARCz i ustawić wskazówkę skali w prawym skrajnym położeniu i tryme-rem Cl22 ustawić górną częstotliwość heterodyny równą 118.7MHz. Następnie należy ustawić wskazówkę skali w lewym skrajnym położeniu i cewką LI 06 ustawić dolną częstotliwość heterodyny równą 98.2MHz. Powyższe regulacje należy kilkakrotnie powtórzyć.

6.    Po zestrojeniu heterodyny zestroić obwody wzmacniacza w.cz. kilkakrotnie strojąc na maksimum wzmocnienia:

•    dla górnej częstotliwości zakresu (108MHz) - trymerami C102 i C109,

•    dla dolnej częstotliwości zakresu (87.5MHz) - cewkami L101 i L104.

Wzmocnienie głowicy można oceniać na podstawie wskazań wychyłowego wskaźnika poziomu sygnału AM/FM.

Jeżeli nie dysponujemy generatorem w.cz. i/lub licznikiem częstotliwości o zakresie do 120MHz, należy znaleźć dwie stacje, położone blisko krańców zakresu i do nich dostroić tor tunera FM strojąc heterodynę i obwody wzmacniacza wejściowego głowicy na pokrycie zakresu i maksymalne wzmocnienie.

Po zestrojeniu należy założyć pokrywkę głowicy i ewentualnie skorygować zestrojenie.
