Schemat instalacji elektrycznej simson model SL1 Mofa

Schemat instalacji elektrycznej simson model SL1 Mofa

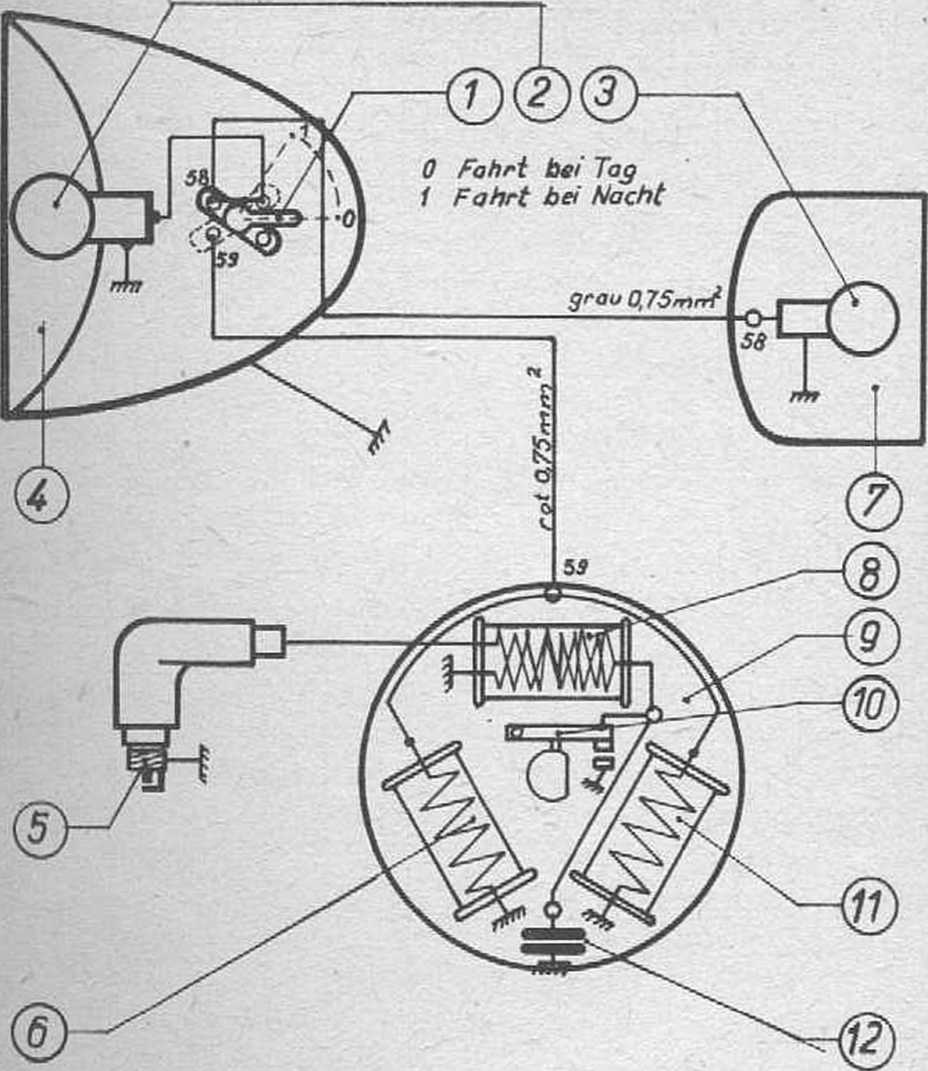

Bild 8. Elektriacher Schaltplan fur simson-mofa 1

(1)    Lichtschalter

(2)    Gliihlampę T 6 V 15 W

(3)    GlUhlampc BG V 5 W TGL 10 833

(4)    Scheinwerfercinsatz

(5)    Ziindkerzc M 14/240 TGL 200-8075


(6)    Lichtspule

(7)    Euckleuchte

(8)    Ziindspule

(9)    Lichtmaschine 20 W

(10)    Unterbrecher

(11)    Lichtapule

(12)    Kondensator
