z domowych „skarbów”, może z grubego długopisu, może flamastra).

W tym prostym modelu wózek (typu 1XTa) jest też mocno uproszczony, wiele detali zastąpiono graficznym odwzorowaniem, ale dość wiernie oddający wygląd zewnętrzny.

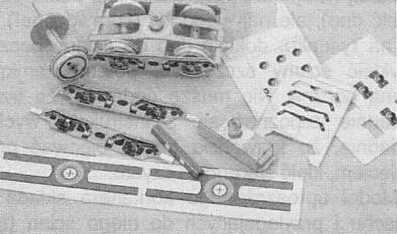

Ostojnice (cz. 2) wózka radzę jeszcze przed wycięciem bigować, potem wyciąć po liniach konturowych, skleić w 3 warstwy i wysuszyć pod przyciskiem. Dopiero po całkowitym wyschnięciu wycinać kształt ramy wózka. Jeśli zestawy kołowe mają być osadzone obrotowo, a nie wklejone na stałe, trzeba wyciąć otwory do osi. W belkę wózka trzeba wkleić osadę czopa (tuleję zwiniętą z paska 2a. Ostojnice skleić z belką, końce skleić z poprzecznicami (cz. 2b) i całość wzmocnić częścią 2d.

Wózek można uplastycznić przez doklejenie resorów i maźnic z pokrywami (cz. 2e,f,g); pracy niewiele więcej, a model jest dużo efektowniejszy.

Wprawdzie zupełnie dobre zestawy kołowe i ładny wózek można wykonać z kartonu, koła można przykleić do ramy wózka, ale taki model będzie można postawić w gablocie, może na bocznym torze na makiecie, dojazdy raczej nie będzie się nadawał. Parę rad, jak przystosować wagon do jazdy po torze podałem na stronach 22 i 23.

Ostoja

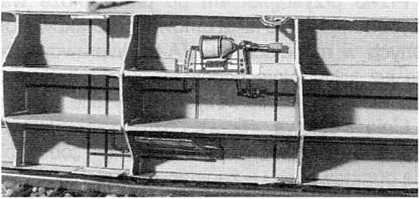

Podstawą całego modelu jest sztywna płyta podłogowa z tektury grubości 0,6—0,8 mm dwustronnie oklejona kartonem (cz. 3 i 3a). Pozostałe elementy wagonu są proste: w wagonach nowej budowy obydwa zderzaki są jednakowe (mają tarcze wypukłe, dawniej prawy miał tarczę wypukłą, lewy płaską), ale tak trzeba je przykleić, aby znak rodzaju zderzaka (biały prostokąt na tulei) był widoczny od zewnątrz. Układ hamulcowy został uproszczony do odwzorowania graficznego i trzech lekko ukształtowanych detali. Tym razem, w prostym modelu, można zrezygnować z odwzorowania wszystkich części sprzęgu. Mając dobry nóż i sporo wprawy można wyciąć części 6b naklejone na karton i skleić je parami. Dość trudne, ale daje wspaniały wynik. Można też wyciąć sam hak i dorobić do niego kabłąk z drutu.

Układ hamulcowy został uproszczony do odwzorowania graficznego, trzech lekko ukształtowanych części (cz. 5, a, b) i dwu tablic (cz. 5c i 5d).

Propozycje aranżacji wykonanych modeli pozostawiam kolegom. Mogę tylko dodać, że z tego samego zeszytu można skleić inny wagon, wyposażyć go w kłonice i burty czołowe i umieścić na nim jakiś długi ładunek, na przykład pnie drzew, belki, rury. Efektownie wygląda imitacja części aparatury zakładu chemicznego. Do zwiniętej ze srebrnego papieru rury średnicy około 21 mm dokleiłem podstawę (cz. 9c, d, e, f).

Ładnym tematem dioramy lub fragmentu makiety będzie kontener służący za przewoźny magazyn ustawiony na placu budowy. Ten, jakiegoś przedsiębiorstwa najmującego się budową dróg będzie magazynem materiałów, sprzętu, może nawet urządzono tu szatnię dla pracowników dowożonych na budowę. Przed magazynem stoją skrzynie, beczki, leżą znaki drogowe(trzeba by do nich dorobić słupki z drutu lub patyczków 1 mm i długości 25—30 mm). Na drodze można postawić Żuka - to model nr 101 z nowej serii Na drodze...

Na arkuszu 03 umieściłem części modelu podnośników narożnikowych (cz. 8...). Pracy przy tym niewiele, a przydadzą się do urządzenia dioramy zaproponowanej na ostatniej stronie okładki. Potrzebne do tego modele ciągnika siodłowego Jelcz i naczepy pochodzą z serii Na drodze... (nr 104 i 105).
