Mechanika techniczna Ćwiczenie laboratoryjne

Spis treści

	Strona 2
2. Sęhemnt układu pomiarowego.................................................	2
3. Wykonanie ćwiczenia..............................................................	3
	3
4.1 Tabele pomiarowe..................................................	________ 3
4.2. Wykresy..........................................................................	4
5. Sprawozdanie....................gfaÅ›....................................	4

1.    Cele ćwiczenia

W trakcie realizacji ćwiczenia laboratoryjnego wykonujący powinni zapoznać się z następującymi zagadnieniami:

a.    sposobem pracy belki dwupodporowej.

b.    metodykÄ… pomiarów ugiÄ™cia przy użyciu czujników mechanicznych.

c.    dokonać iloÅ›ciowej i jakoÅ›ciowej oceny pracy badanej belki,

d.    porównać wyniki badaÅ„ eksperymentalnych z obliczonymi na drodze analitycznej, c. oszacować przyczyny i rodzaje popeÅ‚nianych bÅ‚Ä™dów,

f. wyciągnąć wnioski typa konstrukcyjnego.

2.    Schemat ukÅ‚adu pomiarowego

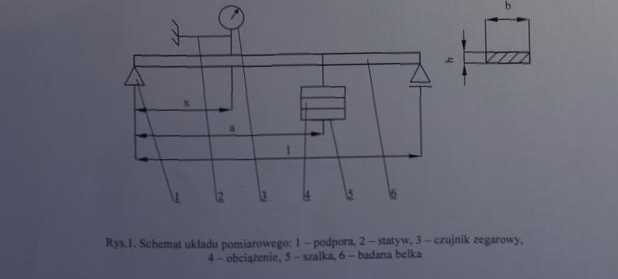

Ogólny widok stanowiska do wyznaczania wartoÅ›ci ugiÄ™cia w wybranym przekroju izotropowej belki dwupodporowej przedstawiono na rysunku I. SkÅ‚ada siÄ™ ono z dwóch podpór (I). na których umieszczona jest badana belka (6). Obciążenie belki realizowane jest przez zespół ciężarków (4) zawieszonych na szalce (5).

UkÅ‚ad pomiarowy typu mechanicznego przeznaczony jest do pomiarów przemieszczeÅ„ liniowych. SkÅ‚ada siÄ™ on z czujnika zegarowego zÄ™batego (3) zamocowanego w statywie (2). Odczyt wartoÅ›ci ugiÄ™cia (po odpowiednim przeskalowaniu) dokonywany jest na tarczy czujnika zegarowego zÄ™batego.
