VI. BADANIE PRZEPŁYWU CIEPŁA PRZEZ PRZEGRODĘ PŁASKĄ CEL

- Wyznaczenie współczynników k, a_u a_w, \ dla przegrody płaskiej Oszacowanie jaki wpływ na wartość współczynnika a₄ ma przekazywanie ciepła drogi) promieniowania

JAK:

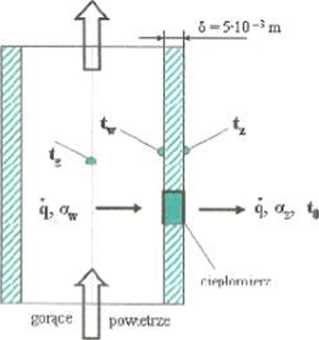

Gorące powietrze o temperaturze t, przepływa przez pionowy nie izolowany kanał o przekroju prostokątnym przekazując ciepło do otoczenia o temperaturze !<>.

Wewnątrz kanału strumień ciepła od podgrzanego powietrza wnika do płaskiej ściany w warunkach konwekcji wymuszonej. Na zewnątrz kanału oddawanie ciepła do otoczenia odbywa się na drodze konwekcji naturalnej i promieniowania.

W ściance kanału wbudowany jest czujnik gęstości strumienia ciepła q oraz termopary mierzące temperaturę powierzchni ścianki wewnętrznej t„ zewnętrznej t, i gorącego powietrza t_e.

Pomiary wykonuje się dla dwóch nastaw grzejnika. Odczyty wskazań przyrządu pomiarowego dla wskazanych w arkuszu pomiarowym położeń przełącznika obrotowego dokonuje się w drugiej minucie badań oraz po ustaleniu się równowagi cieplnej układu.

WZORY/RYSUNKI:

Oj-1)

(fc-fc)

tfu X tf-2
