Stuuu stacjonarne. Km. v, gnijm Termin wydania projektu:

Termin oddania projektu:

ĆWICZENIE PROJEKTOWE NR 2 Z MECHANIKI BUDOWLI

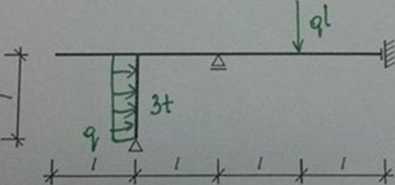

Dla konstrukcji ramy przedstawionej poniżej:

I. Przyjąć schemat podstawowy metody sil.. Narysować wykresy momentów od obciążeń jednostkowych oraz od obciążenia skupionego (siła lub moment). Obliczyć przemieszczenia wirtualne. Rozwiązać układ równań. Narysować wykresy M. T, N w układzie rzeczywistym.

2.    Narysować wykres momentów od obciążenia ciągłego. Obliczyć przemieszczenia wirtualne. Rozwiązać układ rówań. Narysować wykresy M,T.Nw układzie rzeczywistym.

3.    Obliczenie wartości przemieszczeń wirtualnych od obciążenia kinematycznego lub termicznego. Rozwiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym.

4.    Obliczenie przemieszczeń na kierunku dowolnie wybranych więzów podporowych, celem sprawdzenia poprawności rozwiązań.

Uwaga:

1. Obliczane wartości sił wewnętrznych prezentować na schemacie konstrukcji.

2. Do rozwiązania ramy i sprawdzenia przyjąć różne schematy podstawowe metody sil.

A*
