2010 12 094
Widok - przedstawia zewnętrzna budowę przedmiotu.
Widoki dzielimy na:

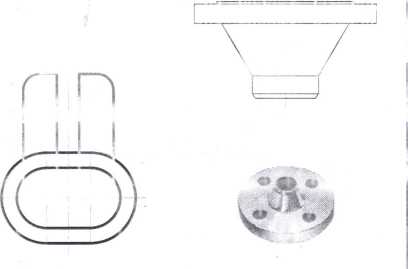

Kompletne - odzwierciedlają całą powierzchnię przedmiotu z określonego kierunku
- n n
Częściowy - odzwierciedlają tylko fragment przedmiotu. Po stronie urwania widok należy ograniczyć linią falistą lub
zygzakową

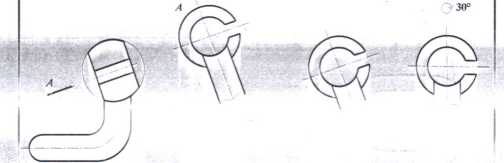

Pomocniczy - służy do odzwierciedlania tych płaszczyzn, które są nierównoległe do rzutni, należy rzutować z godnie z oznaczonym strzałką kierunkiem rzutowania, może być przesunięty lub przesunięty i obrócony.
Cząstkowy - służy do odzwierciedlania szczegółów przedmiotu, ale tylko gdy zachodzi obawa, że spowoduje to złą interpretacje rysunku.
Widok cząstkowy
L
