2010 12 09W

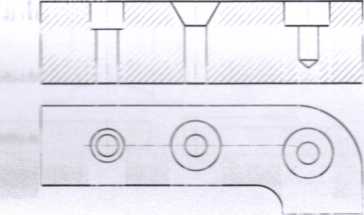

Cząstkowe - odzwierciedlają drobne, wewnętrzne szczegóły budowy przedmiotu, rysujemy na widokach. Oddzielamy linią falistą lub zygzakową. Linie te nie powinna się nakładać na żadne linie przedmiotu.
Dobrze Dobrze
Cząstkowe w zwiększonej podziałce (powiększany szczegół)
Przekroje
cząstkowe
A(5:1)
Przekrój rozwinięty
Półprzekrój - rzut przedmiotu mającego oś symetrii, orzedstawiający tylko połąwę przedmiotu,
Ćwierćprzekrój - rzut przedmiotu mającego dwie osie symetrii, przedstawiający jedna czwartą przedmiotu.
Przekrój połówkowy (półprzekrój-półwidok)
*- ■ tA S SB -e
