Zadanie 1. (4 pkt)

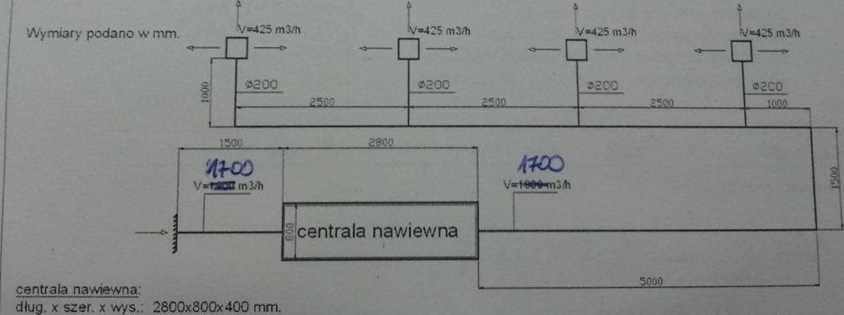

Na rysunku poniżej przedstawiono w rzucie schemat nawiewnej instalacji wentylacyjnej z całorocznym normowaniem temperatury powietrza w pomieszczeniu (w centrali przewidziano także tłumienie hałasu). Na podstawie danych umieszczonych na schemacie należy wykonać rysunek techniczny (dwukreskowy) wraz z wymiarowaniem zgodnie z zasadami (gabaryty kanałów i kształtek obliczyć).
krocce (wlot i wylot). 630x315 mm
anemostat nawiewny:
kr ociec wlotowy: 0198 mm
(do podłączenia kanału 0200 mm)
