assembler€86ˆ 3

126    5. Rozkazy mikroprocesorów 808618088

SHL DX, 1 SHL DI, 1

Argument jest w pamięci

1101 OOOw modlOOr/m addrlow    addrhigh

Liczba taktów -15 + takty do obliczenia adresu efektywnego.

Przykłady

SAL ZMIENNA[SI], 1 SAL BAJT, 1 SHL ZMIENNA[DI], 1 SHL BAJT, 1

CF    n    0

a)

SHL/SAL

b)

SHR

n	n -1	0	CF
	- ^ ^		|
			^k 1
J

CF    n n -1    0

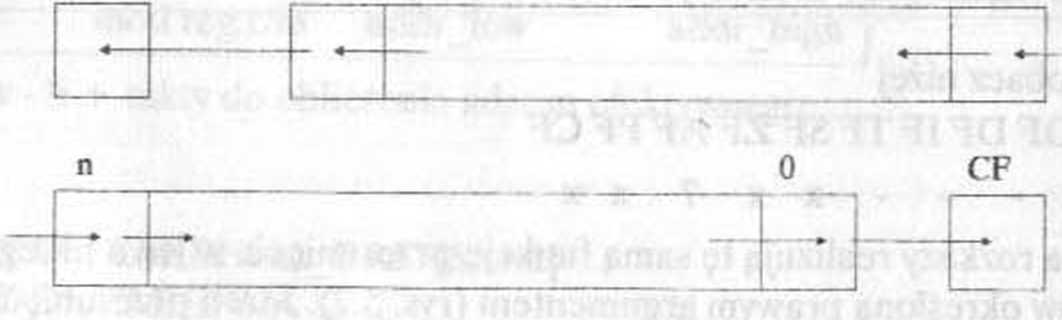

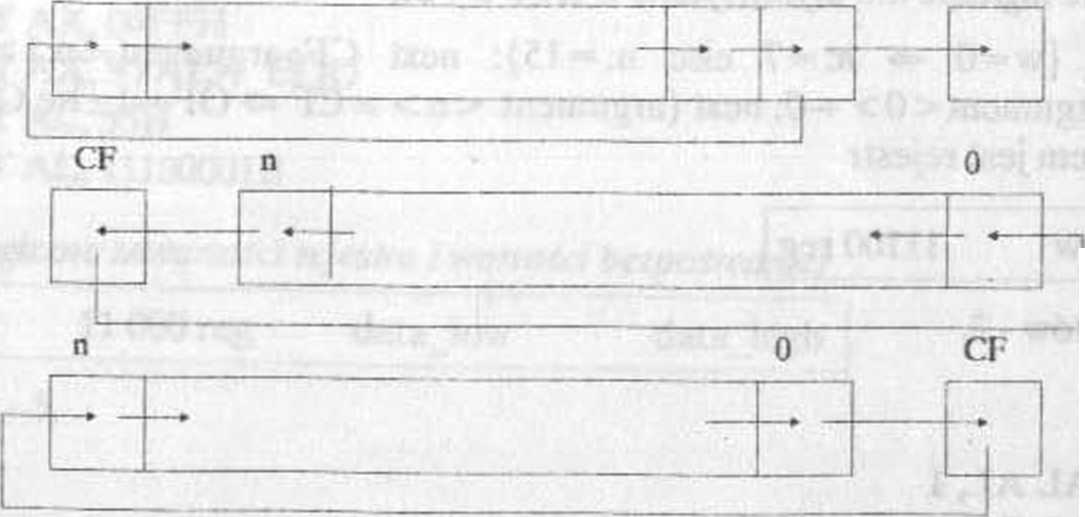

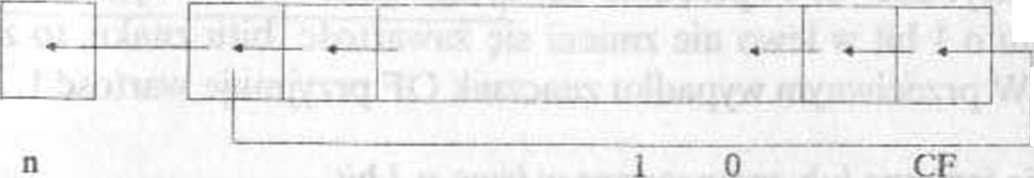

Rys. 5.2. Rozkaz przesunięć; (a, c) arytmetycznych, (a. b) logicznych. (d...g) cyklicznych; przyczyni: w = 0 ♦- n *= 7, w = l<— n = 15

c)

SAR

<*)

ROL

e)

ROR

0

RCL

g)

RCR

5.3. Rozkazy operacji arytmetycznych i logicznych Przesunięcie logiczne lub arytmetyczne w lewo o więcej niż 1 bit

powered by .. -    127 _n

mt siol

Operacja: {w = 0 =* n: = 7 else n: = 15}; next CL^O =* (CFoargumcnt < n:l > ^-argument < n:0> ;argument<0> —0; next CL*-CL-1; next IP<-IP-d) {d - długość rozkazu w bajtach (2/4)}

Argumentem jest rejestr

1101 OOlw 11100 reg^

Liczba taktów -8 + 4 takty na każdy bit.

Przykłady

MOV CL, 12 SAL AX, CL SAL SI, CL MOV CL, 5 SHL BL, CL

SHL AH, CL    â™¦

Argument jest w pamięci

1101 OOlw mod 100 r/m addr low    addr high

Liczba taktów - 20 + takty do obliczenia adresu efektywnego + 4 takty na każdy bit.

Przykłady

MOV CL, 11 SAL ZMIENNA[SI], CL SAL BAJT, CL MOV CL, 6

SHL ZMIENNA[DI], CL

SHL BAJT, CL    â™¦

SHR (ang. shift logie a l right by te or word )

przesuniÄ™cie logiczne w prawo bajtu lub sÅ‚owa    ____

Operacja: zobacz niżej

Znaczniki: OF DFIF TF SF ZF AF PF CF

X--    - X X ? X X

Rozkaz realizuje przesuniÄ™cie logiczne lewego argumentu w prawo o liczbÄ™ bitów okreÅ›lonÄ… prawym argumentem (rys. 5.2). Jeżeli przesuniÄ™cie jest o 1 bit, to jedynka jest wprost prawym argumentem. Przy przesuniÄ™ciu o wiÄ™kszÄ… liczbÄ™ bitów, prawym argumentem jest rejestr CL, który należy zaÅ‚adować liczbÄ… okreÅ›lajÄ…cÄ…, o ile bitów należy przesunąć lewy argument. W czasie przesuwania, najmniej znaczÄ…ce bity argumentu sÄ… wprowadzane kolejno do znacznika CF, na miejsce najbardziej znaczÄ…cego bitu jest wpisywane 0. Poprzednia zawartość znacznika CF jest tracona. Jeżeli przy przesuwaniu o 1 bit nie zmieni siÄ™ zawartość bitu znaku, to znacznik OF jest zerowany. W przeciwnym wypadku znacznik OF przyjmuje wartość 1. Możliwe opcje
